二維讀取非接觸式直接傳感或通過透明壁傳感直觀顯示空間和時間梯度變化一張圖像包含多個測點可用于低/高pH值的地區
應用 APPLICATIONS

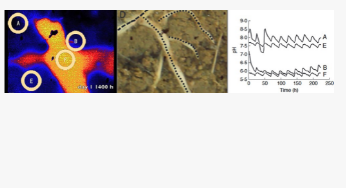

植物和土壤空間和時間 pH值動態
pH值在植物和土壤過程中起到關鍵作用。確定達到最佳生長效果的最佳培養條件對于可持續農業至關重要，因為這樣可為各自作物調整供水和施肥。這種平面光學傳感器技術允許通過根系的玻璃壁以非侵入式方式讀取pH值，并且直觀顯示復雜根系和周圍土壤中的pH動態。所獲不同根部區域的pH圖具有量化特性，并且在亞毫米范圍內具有分辨率。
微流體中的pH值梯度
微流體內的pH值監測是一個具有挑戰性的問題。可用液體數量有限，大都無法測量。缺失湍流混合可能導致pH值梯度迅速變化，并使單點測量在描述整個系統中的狀態時表現得很不可靠。通過安裝在微流體中的VisiSensTM傳感膜，可在空間和時間上監測pH值，可檢測梯度，并可定量測定pH值

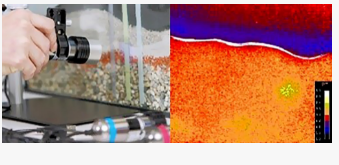

直觀顯示沉淀物中的pH值
pH值是沉積物中多種地球化學過程和微生物活動的關鍵因素。pH值在不同地點——例如在分界面或不同深度——差異巨大。該系統能夠直觀顯示長時間內分析物的空間和時間動態。一次測量即可比較多個區域。VisiSensTM可對剖面或樣本表面進行非侵入式二維映射。這款便攜式設備在實驗室和現場均可使用
技術 TECHNICAL
| 規范 | |
|---|---|
| 溫度測量范圍 | pH2.5-4.5 |
| 響應時間(t90) | 30sec. |
| 傳感膜尺寸 | 5 x 5mm2 至 40 x 40mm2 |
| 一張圖像中傳感點數量 | 300,000 |
| 溫度測量范圍 | +5°C 至 +45°C |
| 性能 | |
| 兼容性 | 水溶液, pH2-9 |
| 設備 | |
| 攝像芯片 | 增強色CMOS |
| 圖像分辨率 | 130萬像素(1280 x 1024像素) |
| 放大倍率 | 10倍至220倍, 取決于所用適配管 |
| 視場 | ~2.3 x 2.0mm2 至 ~4.1 x 3.3cm2; 通常~1.5 x 1.2cm2 |
| 輸出 | 15fps即時影像預覽 (無存儲), 0.5fps全分辨率圖像存儲 (.png) |
| LED數量 | 8 |
| 尺寸 | 長度10cm, 直徑3.8cm |
| 重量 | 0.17kg (不含適配管) |
| 材料 | 全鋁殼體 |
| 數字接口 | USB2.0, 高速USB傳輸 |
