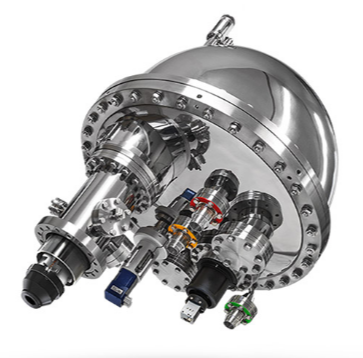

Prevac半球能量分析儀EA15

Prevac半球能量分析儀EA15

EA15使用150毫米平均半徑分析儀提供高分辨率PES測量。

分析儀被包裹在由多達兩個平行的μ金屬板構成的屏蔽罩中，以保證低能和高能光電子有足夠的分析條件。

分析儀總共配備了11個狹縫，提供了在最佳能量分辨率和最佳強度之間進行選擇的可能性。根據給定的光電子能量，分析儀設置了多達8個預定義的PE，以滿足客戶的要求。

套裝包括:

EA15 150毫米半球能量分析儀，
▪?RUDI-EA2高穩(wěn)定性和低噪聲電子設備，
▪?光譜用于Windows OS計算機系統的采集和分析器控制軟件，
計算機設備。

MCP-CCD檢測器
–40毫米直徑雙MCP檢測器
–656個能量通道同時可用
–494個角度通道同時可用
–90幀/秒
7-MCD檢測器
DLD檢測器
–固定模式下的最大能量窗口:通過能量的約17%
–直徑為56毫米的7通道電子管檢測器
–施加電壓:2.5-3.5千伏

Mounting flangeDN 100 CF
Bakeout temperatureup to?150 °C
Working distance43 mm
Analyser mean radius150 mm
Pass energies
XPS
XPS/UPS?&?XPS/UPS/ARPES		20, 50, 100, 200 eV
1, 2, 5, 10, 20, 50, 100, 200 eV
Energy resolution
XPS
XPS/UPS?&?XPS/UPS/ARPES		< 20 meV FWHM
< 3 meV FWHM
Kinetic energy range0.5 – 3000 eV
Acquisition modesfixed, scan
Transmission and angular lens mode:
▫ lens acceptance angle (transmission mode)
▫ lens acceptance angle (angular mode)



+/- 15°

+/- 3°

+/- 10°

IRIS aperturefrom 1 mm to 32 mm
Completely designed of non-magnetic materials
