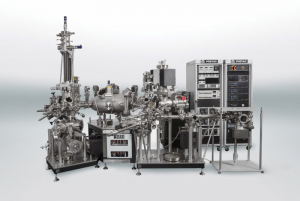

帶有 UHV 表面制備和分析模塊的 UHV 樣品制備設施的樣品傳輸系統。

傳輸系統

Flag Style 樣品架，“穿梭車”。

系統配置

– 徑向分布室，用于在 UHV 條件下在連接的室之間轉移樣品 – 半機動

– 穿梭傳送模塊 – 允許傳送特殊類型的樣品架 – 穿梭

– 制備室包括：

• 用于樣品清潔的離子濺射源
• 刀片切割器
• 刮刀
• 穿梭加熱臺
• 可存放 5 輛班車
• 旋轉驅動

– 快速進入裝載鎖室 – 允許裝載兩個梭

– 垂直傳送通道 – 允許在兩個腔室之間傳送兩個穿梭機

– 特高壓表面處理和分析模塊，包括：

• 4臺特高壓?jiǎn)握舭l(fā)器
• 瑞德系統
• 閃光機
• 光學高溫計
• 冷卻階段
• 離子濺射源
• 氣體加藥系統
• LEED系統
• 柱鏡分析儀
• 4 軸機械手，電動集成石英天平和用于楔形生長的快門、LN2 冷卻和將樣品加熱至 1000°C 的可能性

– 配件：

• 樣品架組
• 烘烤系統
• 適用于所有電子單元的 19″ 機架式機柜
• 支撐架
• LED照明
