電子源 ES 40C1 用于 掃描應用 AES 成像 EELS 和電子脈沖或解吸實驗 （ESD）

具有小光斑輪廓的可掃描電子源。由于其Einzel透鏡的高透射率，ES 40C在很寬的能量范圍內提供高電子束電流。ES 40C1 專為在 AES、掃描應用、成像、EELS 和電子脈沖或解吸實驗 （ESD） 等應用中穩定可靠地運行而設計。

技術規格：

安裝法蘭DN 40CF（可旋轉）
能量范圍0 – 5 keV
采樣電流高達 100 μA
掃描區域10 毫米 x 10 毫米
屏蔽銅或μ金屬
陰極類型釷鎢
插入長度最小 155.7 毫米，（其他應要求提供）外徑：33.5 毫米（μ金屬），35 毫米（銅）
FWHM取決于工作距離，最小 120 μm（距離 56 mm）
工作距離23 毫米 – 150 毫米（典型值為 75 毫米）
烘烤溫度最高 250 °C
工作壓力< 5×10-6毫巴

特征：

  • 細聚焦微成型尖端陰極
  • 具有小光斑輪廓的可掃描電子源
  • 入射電子束角校正（由ES40-PS電源提供）
  • 集成掃描和偏轉單元

選項：

  • 線性移位
  • 定制插入長度
  • 源屏蔽材料（μ金屬或銅）

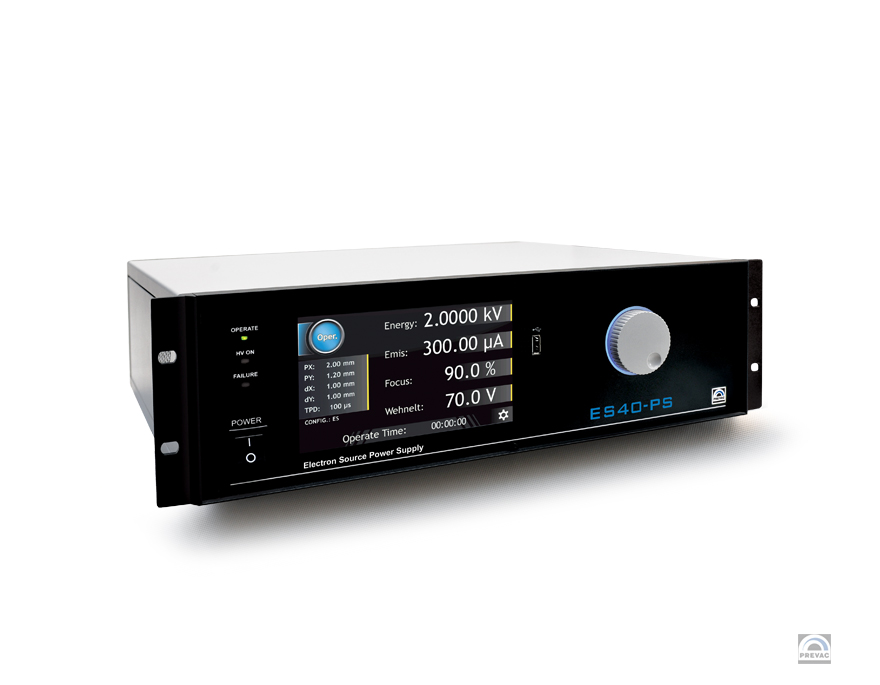

電子源電源 ES40-PS

允許微調電子束能量、密度、樣品上的位置以及電子束輪廓。掃描功能允許獨立控制掃描速度和范圍。所有設置都可以手動調整，也可以在設備打開后自動存儲和調用。該裝置還具有內置定時器和自動待機模式。ES40-PS可以作為全寬19“機架安裝單元（3U高）或獨立式提供。通過 USB 端口輕松更新固件。設備可通過RS232/485或以太網接口進行遠程控制。自動保存功能，用于保存參數/單位預設并在重新啟動后自動應用它們。

技術規格：

電源電壓100 – 120 伏交流電/200 – 240 伏交流電，50-60 赫茲（最大功耗 250 W）
光束能量0 – 5000 eV，分辨率 0.1 eV，紋波 < 200 mV
發射電流0.1 – 300 μA，分辨率 0.01 μA [ES 模式] 1 – 3000 nA，分辨率 1 nA [CMA 模式]
聚焦電壓60 – 100 % 與能量電壓相關，分辨率 0.1 %
韋內爾特電壓0 – 150 V，分辨率 0.1 V [ES 模式] -12 – 12 V，分辨率 0.1 V [CMA 模式]
光束位置（像素，像素）分辨率 0.01 毫米，中間位置 ±5 毫米
掃描區域（Δx、Δy）10 毫米× 10 毫米，分辨率 0.01 毫米
掃描速度（時間/點）20 μs – 30 ms
定時器雙模定時器 0s – 99h 59m
真空測量（可選）CTR90， TTR91， TTR211， PTR225， PTR90， ITR90， ITR100， Baratron， 模擬輸入， MKS937A， PG105， MG13/14， PKR251/360/361， PCR280， ATMION
通信接口RS232/485，以太網
通信協議MODBUS-TCP
用戶界面7“ TFT 顯示屏，帶觸摸屏，數字編碼器
界面語言英語， 德語， 波蘭語
尺寸483 x 133 x 435 mm（寬 x 高 x 深），19“ 機架安裝式
重量（大約）9.2 千克

應用：

ES40-PS電源旨在與ES40C1低能電子源或雙通迷你圓柱鏡分析儀CMA 40CF配合使用。電源允許微調電子束輪廓，以在高能量和發射電流下實現小光斑。

選項：

– 軟件控制（專業版、擴展版或庫模塊），
– 用于真空測量的模擬 I/O 卡（1 個儀表）。
