PREVAC 半球能量分析儀 EA15 PES測量

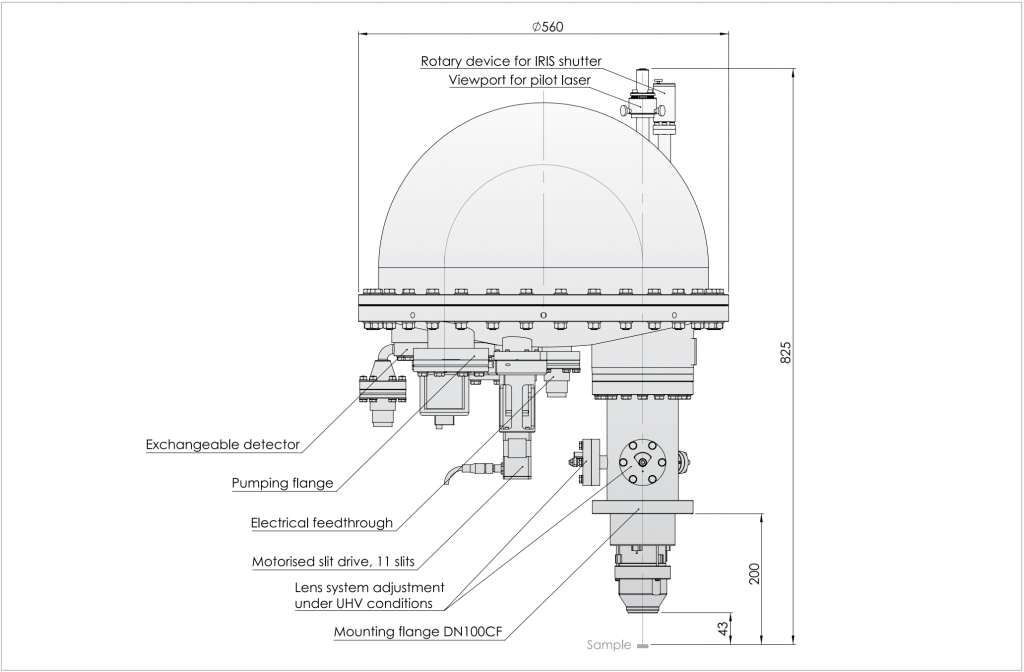

EA15 通過 150 mm 平均半徑分析儀提供高分辨率 PES 測量。

分析儀包裹在由多達兩個平行的μ金屬板構成的屏蔽中，保證了低能和高能光電子的充分分析條件。

該分析儀總共配備 11 條狹縫，可以在最佳能量分辨率和最佳強度之間進行選擇。根據給定的光電子能量，分析儀設置了多達8個預定義的PE，以滿足客戶的要求。

套件包括：

  • EA15 150毫米半球形能量分析儀
  • RUDI-EA2高穩定和低噪聲電子
  • SPECTRIUM采集和分析儀控制軟件，用于Windows操作系統計算機系統
  • 計算機套裝。

技術規格：

安裝法蘭DN 100 CF
烘烤溫度最高 150 °C
工作距離43 毫米
分析儀平均半徑150 毫米
傳遞能量
XPS
XPS/UPS?&?XPS
/UPS/ARPES		20， 50， 100， 200 eV
1， 2， 5， 10， 20， 50， 100， 200 eV
能量分辨率
XPS
XPS/UPS &?XPS
/UPS/ARPES		< 20 meV FWHM
< 3 meV FWHM
動能范圍0.5 – 3000 eV
采集模式固定，掃描
透射和角度鏡頭模式：
▫ 透射模式
▫ 角度模式		+/- 15°
+/- 3°
+/- 10°
光圈光圈從 1 毫米到 32 毫米
完全由非磁性材料設計

探測器：

  • MCP-CCD探測器
    – 直徑40 mm的雙MCP探測器
    – 656個能量通道同時可用
    – 494個角通道同時可用
    – 90幀/秒
  • 7-MCD探測器
  • DLD檢測器
    – 固定模式下的最大能量窗口：約為通過能量的17%
    – 直徑56 mm的探測器，帶有7個通道管
    – 施加電壓：2.5-3.5 kV
