獨特的輪廓設計的主要特點是所有3個滾動滑塊的中心位置在一個預加載的雙框架。這確保了最高的剛性。通過使用3輥原理，所需的力通過3個接觸區而不是2個進入工件材料。因此，在不影響質量或損壞工件的情況下，均勻軋制空心零件是可能的。
Profiroll螺紋和型材滾軋機的整體特點是:
靜態和動態非常堅硬的鑄鐵c型框架
最容易接近開放的工作區域
以便插入和提取零件在轉換過程中最容易接近
軋制力從50kN到1000kN 進給和過進給軋制
一個為操作員需求而創建的驅動和控制系統

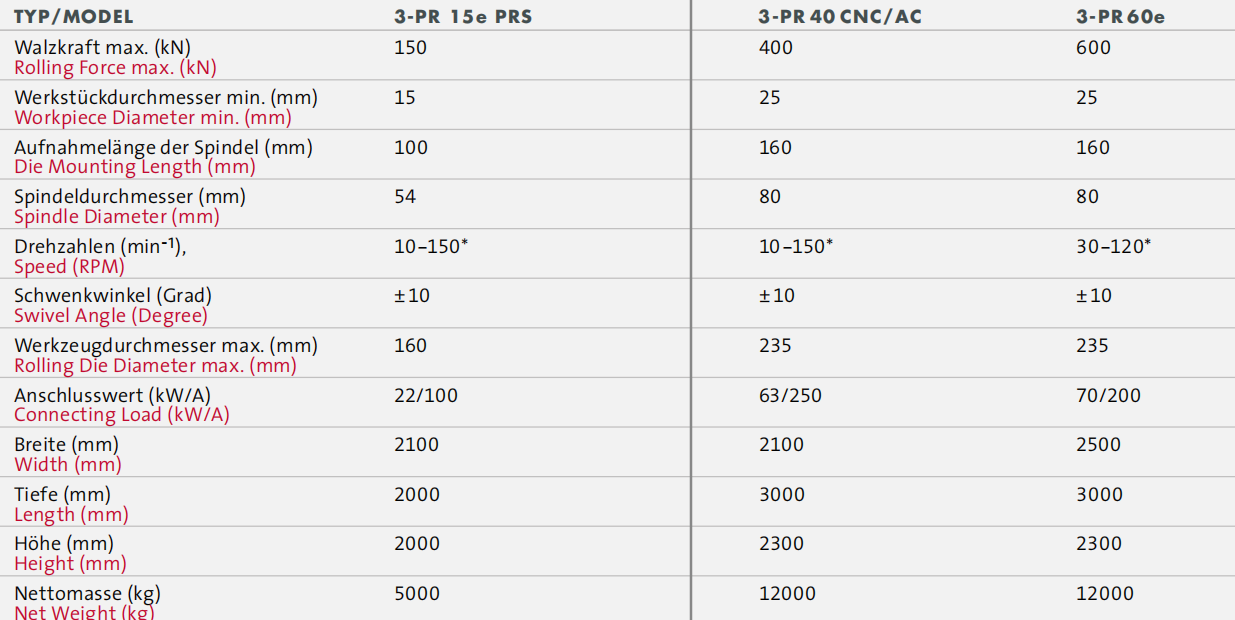

Profiroll精密三輥滾絲機螺紋和型材滾軋機:
3-PR 15e PRS
3-PR 40 CNC/AC
3-PR 60e
Profiroll精密三輥滾絲機螺紋和型材滾軋機特點:
?三滑塊設計
?多軸數控/交流控制
?圖形操作界面
?過程可視化圖形
?過程數據管理
?操作員引導系統

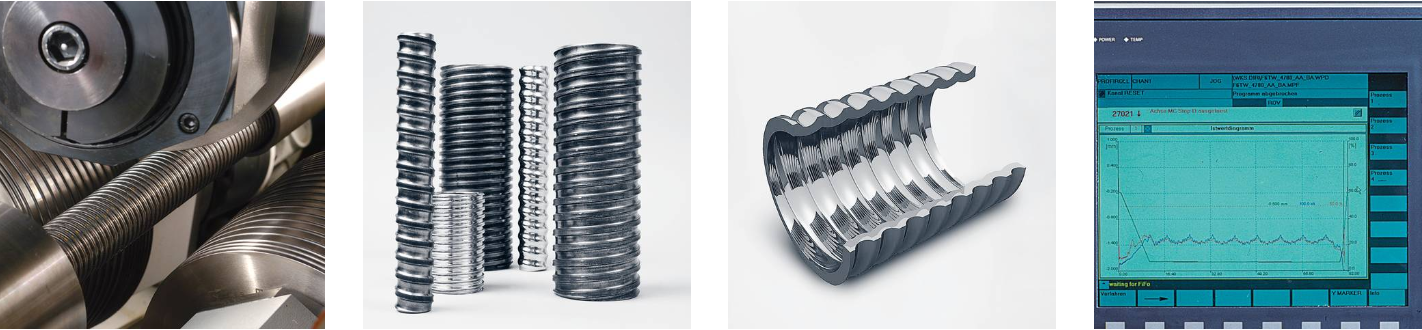

Profiroll螺紋和型材滾軋機工藝
使用兩(2)個滾模的工藝，工件通常放置在支撐葉片上。至少一個(1)滾動滑塊具有進料運動以執行成形過程。同時，模具與工件接觸同步旋轉，而輪廓將成形。
軋制力參數:
進給軋制工藝的最大優點是速度快。沒有比這更快的制造線程的方法了，尤其是大尺寸的線程。
當工件輪廓大于最大輪廓時，通常采用通進螺紋軋制。滾模寬度。
鉛修正模具不同于槽型模具。他們的側寫里有條線索。此外，這些模具是旋轉的。模具的超前角與回轉角之和=工件的超前角。
鉛修正模具不同于槽型模具。他們的側寫里有條線索。此外，這些模具是旋轉的。模具的超前角與回轉角之和=工件的超前角。
