近日，中國化學纖維工業(yè)協(xié)會發(fā)布了《聚對苯二甲酸乙二醇酯中低聚物的測定高效聚合物色譜法(APC)》（T/CCFA 00009—2021）等8項標準團體標準，自2021年5月1日起在行業(yè)內(nèi)實施。自4月30日起，中國化學纖維工業(yè)協(xié)會微信公眾號將陸續(xù)對發(fā)布的8項標準進行解讀，對標準制定的背景、標準主要內(nèi)容、牽頭單位做介紹，敬請關注！

《循環(huán)再利用聚酯（PET）特性粘度測試方法?》

（T/CCFA 00011—2021）

《空氣凈化過濾材料用循環(huán)再利用滌綸短纖維?》

（T/CCFA 01047—2021）

《循環(huán)再利用聚酯（PET）特性粘度測試方法》

標準發(fā)布實施

一、標準制定背景

再生PET是一種可回收利用的高分子聚合物，其成分是聚對苯二甲酸乙二醇酯(PET)。隨著環(huán)境保護意識的提升以及廢舊塑料回收產(chǎn)業(yè)經(jīng)濟效益的體現(xiàn)，再生PET回收利用產(chǎn)業(yè)得到長足的發(fā)展，再生PET被大量應用于再生滌綸纖維的生產(chǎn)。再生PET的特性粘度反映高分子的相對分子質(zhì)量，影響到高分子熔體的加工性能和纖維的強度、韌性等。再生滌綸生產(chǎn)企業(yè)通過測定和評估再生PET特性粘度值來規(guī)范原材料采購標準、制定原料配方，因此特性粘度測試準確與否，直接關系到產(chǎn)品質(zhì)量穩(wěn)定。

國內(nèi)目前尚無專門針對再生PET特性粘度的測試與評估方法，現(xiàn)僅有PET切片特性粘度測試方法《纖維級聚酯切片（PET）試驗方法》（GB/T14190-2008），因再生PET來源廣泛，特性粘度波動范圍寬，原料性狀不一，因此方法對再生PET適應性不足。各再生PET利用企業(yè)根據(jù)現(xiàn)有PET切片特性粘度測試方法標準，結(jié)合自身情況制定特性粘度測試方法，因測試條件不同而造成結(jié)果偏差，不利于行業(yè)發(fā)展。為了更好的指導生產(chǎn)，促進產(chǎn)品質(zhì)量穩(wěn)定，促使行業(yè)的正常發(fā)展，增強行業(yè)競爭力，由遼寧勝達環(huán)境資源集團有限公司牽頭建立了《循環(huán)再利用聚酯（PET）特性粘度測試方法》標準，以中國化學纖維工業(yè)協(xié)會團體標準形式發(fā)布，并在行業(yè)內(nèi)實施。

二、標準主要內(nèi)容

（一）適用范圍

本標準規(guī)定了循環(huán)再利用PET回用料特性粘度的測試方法，給出了試驗步驟和計算公式。

本標準適用于循環(huán)再利用PET回用料（簡稱再生PET回用料），包括再生聚酯（PET）瓶片、纖維級聚對苯二甲酸乙二醇酯（PET）泡料等，但不適用于再生PET切片。

（二）方法原理

測定25℃的溶劑和濃度為0.005g/mL的PET溶液的流出時間，根據(jù)測量所得的流出時間和試樣的溶液濃度計算其特性粘度。毛細管粘度計選用1B，達到使粘度計的動能校正項不予考慮的要求。

（三）主要技術內(nèi)容

1.根據(jù)現(xiàn)有PET粘度測試方法的經(jīng)驗，結(jié)合企業(yè)實際測試經(jīng)驗，本標準采用苯酚/1.1.2.2-四氯乙烷（質(zhì)量比60:40）為溶劑。

2. 標準規(guī)定了循環(huán)再利用聚酯（PET）特性粘度測試中加熱溶解溫度：

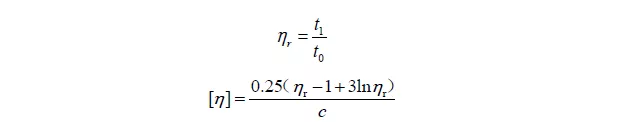

3. 苯酚/1.1.2.2一四氯乙烷（質(zhì)量比60: 40）作溶劑的試驗，按下式計算相對粘度(ηr)和特性粘度([η])：

式中：

ηr—相對粘度；

t1—溶液流經(jīng)時間，單位為秒（s）；

t0 —溶劑流經(jīng)時間，單位為秒（s）；

[η]—特性粘度，單位為分升每克（dL/g）。

特性粘度的計算結(jié)果按兩個平行樣品測試值的平均值表示。當再生聚酯（PET）瓶片的兩個測試結(jié)果的差值超過0.03、纖維級聚對苯二甲酸乙二醇酯（PET）泡料的兩個測試結(jié)果的差值超過0.05時，進行第三次平行測試，特性粘度的計算結(jié)果按三個平行樣品測試值的平均值表示。

《空氣凈化過濾材料用循環(huán)再利用滌綸短纖維》標準發(fā)布實施

一、標準制定背景

空氣凈化過濾材料屬于撓性過濾介質(zhì)的一種，主要用于空氣過濾器的濾網(wǎng)，與風機配合使用，以過濾掉空氣中的粉塵、微粒等，達到凈化空氣的目的?，F(xiàn)常見風機使用的空氣凈化過濾材料多為無紡布制品?？諝鈨艋^濾無紡布多使用原生滌綸短纖維，原生滌綸短纖維具有呈色好、強度大等優(yōu)點，然而，隨著再生滌綸短纖維工藝的成熟、成本降低及市場不斷的擴大，并且在相關特性方面已經(jīng)可以達到原生滌綸短纖維標準，因此，以再生滌綸短纖維替代或者部分替代原生滌綸短纖維已經(jīng)成為再生化纖行業(yè)的研究趨勢。

空氣凈化用循環(huán)再利用滌綸短纖維的技術標準不統(tǒng)一，都是根據(jù)下游客戶要求或者臨時標準制定。為了更好的指導生產(chǎn)，促進產(chǎn)品質(zhì)量穩(wěn)定，規(guī)范市場秩序，保障貿(mào)易雙方的利益，促使行業(yè)的正常發(fā)展，增強行業(yè)競爭力，必須盡快建立空氣凈化過濾材料用再生滌綸短纖維技術標準。通過對產(chǎn)品標準的規(guī)范，必將會推動循環(huán)再利用滌綸短纖維的產(chǎn)品專一化、差別化的發(fā)展。

二、標準主要內(nèi)容

本標準規(guī)定了空氣凈化過濾材料用的循環(huán)再利用滌綸短纖維的術語和定義、標識、技術要求、試驗方法、檢驗規(guī)則和標志、包裝、運輸、貯存的要求。

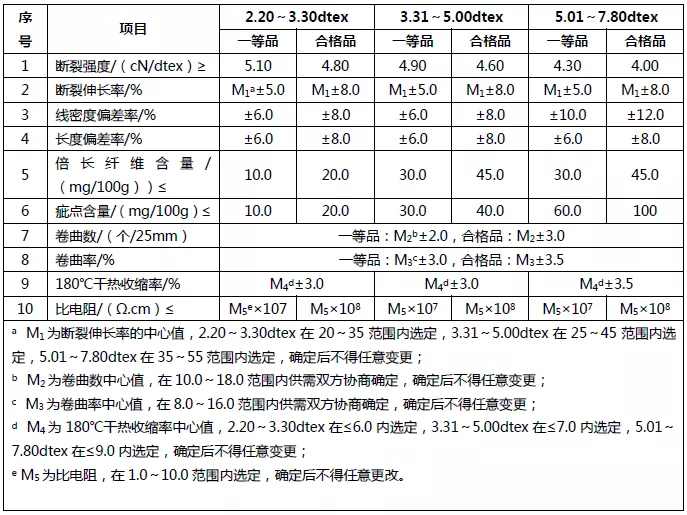

本標準適用于以回收的聚酯（PET）為原料經(jīng)熔融紡絲生產(chǎn)的，線密度為2.2~7.8dtex 、截面為圓形、本色的空氣凈化過濾材料用循環(huán)再利用滌綸短纖維。線密度不在上述范圍內(nèi)的空氣凈化過濾材料用循環(huán)再利用滌綸短纖維可參照使用。
