德國 PSL Systemtechnik

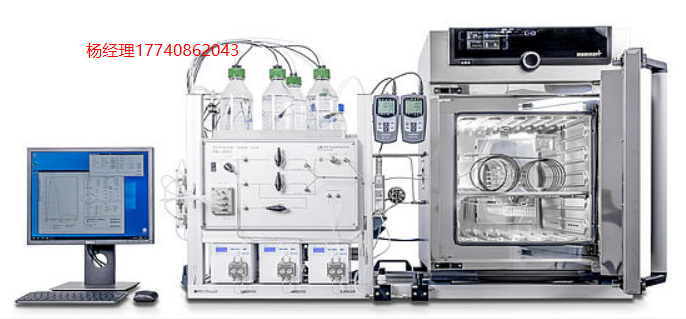

Differential Dynamic Scale Loop
差分動態縮放循環
檢查管道中的水垢形成
PSL Systemtechnik 的差分動態結垢回路作為全自動實驗室設備，是一種管道堵塞系統，用于檢查管道系統（如石油管道或水管、工業廠房或熱交換器）中水垢和其他鹽晶體的沉淀和沉積。該設備用于測試阻垢劑、阻垢劑或除垢劑。差分動態刻度回路可模擬溫度高達 300 °C / 572 °F 和壓力高達 400 bar / 5,800 psi 的管道和生產系統中的條件。它可用于所有帶有結晶沉積物的水溶液，例如碳酸鹽、硫酸鹽、鐵和其他沉積物、糖、海水和地熱水中的鹽。
差分動態縮放環路的所有重要特性
特性
- 樣品量小
- 降低抑制劑濃度的自動化測試
- 自動結垢檢測和清潔程序
- 可交換模型管道
- 可以過夜運行
- 高達 380?bar?（5,500 psi）
應用
- 觀察石油或水管道中的結晶沉積物，如鹽或水垢
- 抑制劑的發展
- 油或水處理添加劑（抑制劑/溶解劑）的測試
- 質量管理
應用領域
如果含水的流體通過管道泵送，或者海水或儲層水被反壓，就會形成硫酸鋇或其他鹽（水垢），特別是當鹽水和儲層水混合時。這些難溶性物質沉積在管道的內壁上，并可能堵塞管道或沉積物中的孔隙。
最初，差分動態刻度回路是為石化和石油工業中的應用而開發的，作為管道阻塞系統。然而，對于許多輸水管道起重要作用的工業過程來說，保持管道暢通也是必不可少的，例如在采礦、造紙、海水淡化或必須確?？煽抗┧ɡ缋鋮s水）的其他各個領域。這些行業的許多產品（添加劑），如用于水處理的抑制劑和閾值抑制劑，都可以使用實驗室儀器 Differential Dynamic Scale Loop 進行測試。
差分動態刻度回路的測量原理
差分動態尺度回路 （Differential Dynamic Scale Loop） 是專門為在現實條件下觀察這種沉積物形成過程并設計對策而開發的。這分三個步驟進行：
- 確定沉淀風險
- 抑制物的選擇或開發
- 測試抑制劑的效率并確定所需的最小抑制劑濃度

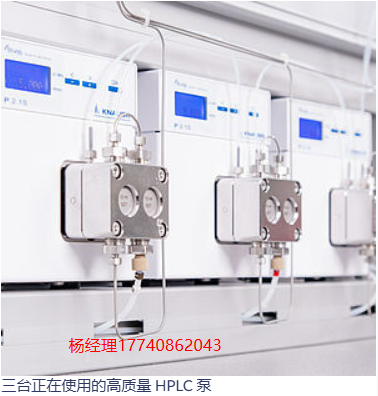

為了執行此過程，在差分動態刻度回路中使用了三個 HPLC 泵。將兩種溶液（陰離子和陽離子）與含有已知濃度抑制劑的第三種液體混合?；旌辖鉀Q方案通過模型管道泵送。抑制劑濃度自動逐步降低，通過增加壓力（測量壓差）指示沉淀開始（管道堵塞）。

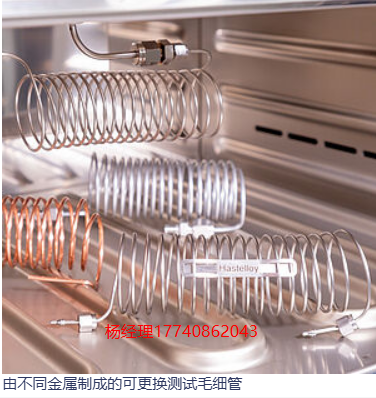

易于更換的測試毛細管
模型管道可以更換，并提供不同的長度和內徑，以模擬不同的測試條件。默認情況下，測試毛細管由不銹鋼制成，用于模擬管道條件。根據要求，可以提供由其他材料制成的模型管道，例如銅、鋁、哈氏合金。
對于差分動態刻度定量環，500 ml?的樣品體積已經足以進行測量。為了模擬不同的環境條件，可以在高達 300 °C （572 °F）?的溫度和高達 380 bar?（5.500 psi）?的型號特定壓力下進行高精度測量。
規格
差分動態縮放循環
- 測量設備：
- 差分動態縮放回路 （DSL）
- 應用：
- 使用 Differential Dynamic Scale Loop 檢查管道和管材中水垢的形成和沉積。測試石油和天然氣工業、海水淡化或地熱能水溶液中的阻垢劑、硬度穩定劑。
- 溫度范圍：
- +30 … +300 °C /?86 .. 572 °F?（基本型號）
– 25 … +150 °C /?-13 .. 302 °F?（型號 “低溫”） - 壓力范圍：
- 最高 45 巴 /?650 psi?磅/平方英寸（基本型）
最高 172 巴 /?2,500 磅/平方英寸?（“中壓型”）
最高 380 巴 /?5,500 磅/平方英寸?（“高壓”型）
可根據要求提供其他壓力范圍 - 流速：
- 單泵： 0,001 …9,99 ml/min
總流量：最大 29,97 ml/min - 模型管道：
- 外徑：1/16“，不銹鋼（標準）
可根據要求提供其他直徑和材料 - 功耗：
- 最大 2.500 W
- 電源：
- 230 V~ 或 115 V~
- 重量：
- 70 kg（基本型號）
- 尺寸 （WxDxH）：
- 140 x 50 x 75 厘米
