德國 PSL Systemtechnik Sapphire Rocking Cell 藍寶石搖擺單元
天然氣水合物和抑制劑的研究
Sapphire Rocking Cell?實驗室儀器可測試氣體水合物抑制劑的有效性和效率。這些可以防止或限制天然氣水合物的形成。當天然氣在低溫和高壓下通過管道輸送時，尤其是在深水條件下，會形成天然氣水合物。為此，Sapphire Rocking Cell 模擬了天然氣、儲層水和原油或凝析油的兩相和三相混合物，壓力高達 350 bar，因?yàn)樗鼈兺ǔＴ诠艿肋\(yùn)輸過程中形成。藍寶石搖擺池用于測試熱力學抑制劑 （THI） 和低劑量抑制劑 （LDHI），例如動力學氣體水合物抑制劑 （KHI） 和抗凝聚物 （AA）。球的運行時間是在完全可見的藍寶石玻璃制成的測試室中測量的。這種測試設置非常適合抗團聚劑。它提供了有關抑制劑分散能力和有效性的基本信息。
特性
- 全視圖拋光測試單元
- 3 種設計：2、6、8 或最多 20 個測試單元
- 壓力高達 200 bar
- 球的運行時間測量
- 湍流混合條件模擬管道條件
- 長達 30 天或更長時間的長期實驗
- 可變測試和自動化測試
- 可選的酸性氣體測試
應用
- 深水應用的產品安全
- 低劑量水合物抑制劑 （LDHI）、緩蝕劑 （KI）、AA 和 KHI 的測試
- 多相流測試
- 抑制劑濃度的優化
現狀：深海天然氣生產需要提高分析能力
寒冷地區和海底深水的石油和天然氣生產需要進一步開發低劑量水合物抑制劑 （LDHI） 作為動力學水合物抑制劑 （KHI），特別是抗團聚劑 （AA）。
分析氣體水合物抑制劑的標準程序是監測壓力和溫度曲線。
用于抗團聚劑研究的實驗室設備的需求是能夠驗證是否可以確保分散的氣體水合物在管道流體流動中的運輸。此外，如果可以直接觀察到合成氣體水合物。使用傳統的實驗室設備是無法實現的。為了在現場批準新的天然氣水合物抑制劑，有必要對有效性進行詳細的統計檢查。反對意見是在盡可能短的時間內進行必要數量的測試。
PSL 藍寶石搖擺池作為實驗室儀器，與抗團聚劑的研究相適應，提供了觀察和測量的可能性。藍寶石測試池是耐壓的，可以同時大量使用。
可以使用高達 200 bar （2,900 psi） 的覆蓋測試單元來模擬深水條件。根據設置，最多可以同時使用 20 個藍寶石電池。通過球運行時間測量，可以測試分散氣體水合物的泵送性，并得出有關粘度變化的結論。該設計基于 Champion Technologies Sapphire Rocking Cell。

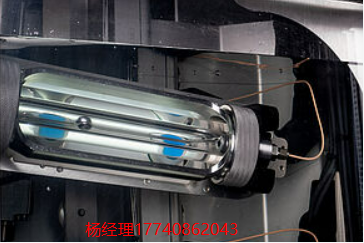

主要特點：測試單元是透明的，可以看到整個樣品室
藍寶石測試室是完全透明的。整個樣品室都是可見的，可以近距離觀察樣品的行為和合成氣體水合物的結構。此外，測試可以由攝像機記錄下來。這是第一次可以觀察到水合物是否在湍流較小的區域聚集或壓實。此外，LDHI 與不同的附加物質，如緩蝕劑 （CI）、瀝青質抑制劑 （AI）、蠟抑制劑 （WI） 或阻垢劑 （SI），可以通過實驗數據獲得。可檢測到游離水相或油相。
優勢：節省至少 50% 的開發和測試時間
與實際使用的測試方法相比，使用 Sapphire Rocking Cell，您可以節省高達 50% 的開發和測量時間。您的項目成本會相應降低。
使用 Sapphire Rocking Cell 測試抗凝聚物將為您提供更準確的結果。它滿足了評估深水應用抑制劑所需的嚴格條件。抗結塊劑可以根據您的應用和實際操作條件進行優化和調整，從而顯著提高產品安全性。
藍寶石玻璃搖擺單元的優勢一覽
- 完全可見的藍寶石測試池，用于優化抑制劑
- 球運行時間測量有助于研究抗團聚物
- 多達 20 個測試單元可節省高達 50% 的開發和項目時間
- 嚴格的測試條件，以提高深水應用的產品安全性
- 即插即用概念
- 提供三種型號類型，并可對每種型號進行定制
測量原理模擬管道條件
搖擺池的測量原理基于溫控加壓測試單元（搖擺池）的恒定傾斜（搖擺）。通過傾斜，插入的球滾動穿過測試單元的整個長度，并混合包含的流體-氣體混合物。球的運動在測試單元內產生強大的剪切力和湍流，從而模擬了管道內部的條件。一個典型的實驗可以分為三個階段：流動條件、關斷和重新啟動流動條件。
測試在軟件中編程，然后自動運行
為了進行測試，樣品池中填充了樣品液（水、油或冷凝物）和所需量的抑制劑。然后將電池冷卻到默認測試溫度。然后，每個單池都可以用高達 200 bar （2,900 psi） 的單獨壓力填充。多達 20 個測試單元安裝在帶有冷卻液的浴槽內的可移動軸上。
所有測試參數，如搖擺角度、搖擺率和測試周期時間，都可以通過軟件進行安排，因此只需按一下按鈕即可開始編程實驗。
球的運行時間由感應傳感器確定，即使在黑暗和不透明的液體中也能確保準確的時間測量。可以通過軟件控制相機，以便在實驗的任何時間自動記錄照片和視頻。
測試完成后，清潔和重新填充變得簡單且快速。冷卻槽下降，然后測試單元就很容易接近，并且可以從其支架上取下。
四種不同的型號 – 滿足您的要求
- RCS 2 帶 2 個測試單元：具有 180° 擴展的搖擺角度

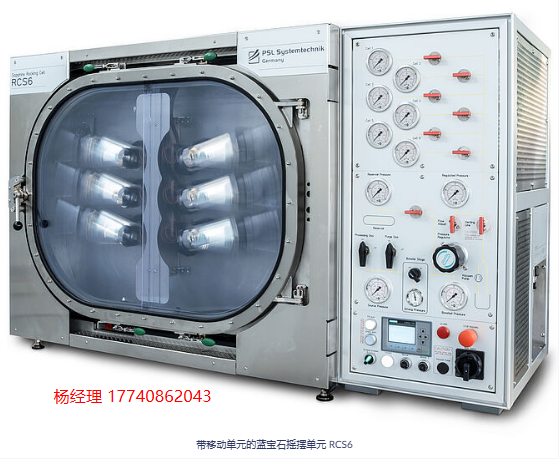

- RCS 6 帶 6 個測試單元：針對通風櫥進行了優化
- RCS 8 具有 8 個測試單元：針對 2 個空白測試和 3 個重復測試進行了優化

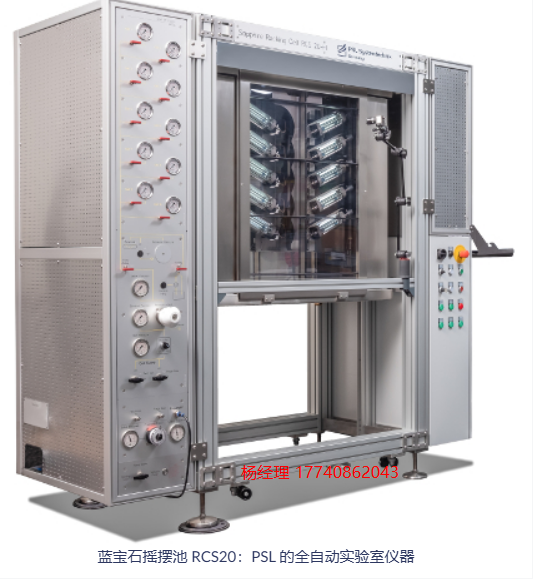

- RCS 20 配備多達 20 個測試單元：滿足大需求
Sapphire Rocking Cell 可以根據您的需求進行調整，以匹配您的應用的最佳設置。
