組合式多相流體管道內水合物生成實驗裝置,屬于水合物流動安全領域。反應釜內有液相,氣體經過氣體增壓泵增壓注入反應釜中。反應釜筒體上的視窗可觀測反應釜內水合物的生成情況。反應釜外的夾套充滿冷卻液對反應釜控溫,冷卻液由控溫水浴控溫循環。水合物生成過程中的溫度和壓力信號由數據采集系統收集。該裝置有兩種使用方法,第一種使用方法將該反應釜作為搖擺釜。動力搖擺系統里的電動機帶動搖擺支架上的反應釜以釜體中心為支點,使反應釜兩端上下擺動,從而帶動反應釜內氣液多相相互混合。第二種使用方法將反應釜作為攪拌釜。磁力攪拌系統中的磁力攪拌器提供外加磁場帶動反應釜內磁子轉動,對反應釜內的氣液兩相進行攪拌。

水合物抑制劑性能的搖擺反應裝置,包括恒溫箱,進氣系統,進液系統,設置于恒溫箱內的高壓反應釜,搖擺系統,以及數據采集系統,所述高壓反應釜分別連接進氣系統,進液系統,所述數據采集系統用于獲取高壓反應釜的溫度,壓力,位移信號及高壓反應釜內視頻數據,所述搖擺系統固定高壓反應釜并使之產生周期性搖擺.相比于傳統的攪拌模擬管道的氣液擾動,本實用新型通過搖擺進行模擬,更加符合現場管道輸送情況,更加真實地了解水合物聚集過程及確定堵塞時間,結合多種評價方法,不僅能夠高效篩選低劑量水合物抑制劑,還能評價熱力學抑制劑,低劑量水合物抑制及組合型抑制劑的性能,是一種優秀的水合物抑制劑性能評價裝置.

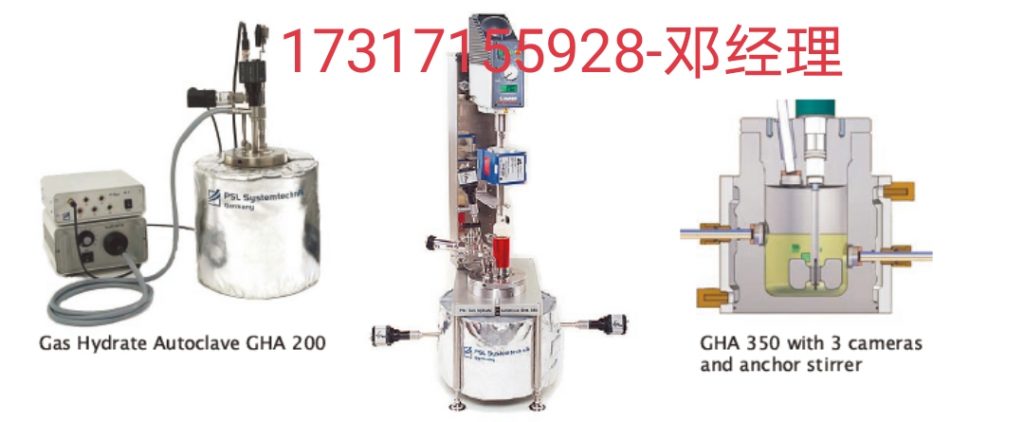

水合物反應器（Gas Hydrate Autoclave），又可以叫水合物反應釜，或者叫天然氣水合物反應釜。

GHA200&350 應用：? ?? 水合物形成過程觀察 ?? 水合物抑制劑研究 ?? 水合物阻聚劑分析 ?? 熱力學、動力學水合物抑制劑研究 ? 　? 水合物反應器（Gas Hydrate Autoclave），又可以叫水合物反應釜，或者叫天然氣水合物反應釜。是最新一代研究可燃冰水合合成過程的設備。主要測量水合物抑制劑，動力學、熱力學水合物抑制劑，水合物阻聚劑等。水合物反應器系統小巧緊湊，軟件可以使8個水合單元同時工作，系統內置攪拌以及冷卻裝置，通過管道照相機，我們可以通過藍寶石窗口獲取水合過程中的圖片以及視頻。系統安全性能好，有自動重新啟動的選擇可確保我們能安全的長時間測試。另外，天然氣水合反應釜GHA200還有鎖定裝置，只有操作者才能打開此系統，系統連接線十分簡潔，操作起來非常安全。

技術參數：

1.壓力范圍：200bar(2900Psi),700bar(10000Psi) 2.壓力測量：DMS,0.5% FS 3.液體體積：最大450ml，推薦200ml 4.溫度范圍：-5℃-50℃ 5.溫度測量：PT100,精度0.1℃ 6.攪拌槳速度：關閉；100-2000RPM 7.相機分辨率：440,000 pixels 8.光學部分：大角度管道鏡，鹵素?zé)簦饫w光學電纜 9.計算機控制：Hydrate 2.0軟件，可同時控制8臺系統 10.電源：240V,50/60Hz,2.2KW

德國RC5型水合物搖擺槽（Rocking Cell）是PSL公司公司最新推出的用于可燃冰檢測的利器。

應用： ?? ?動態水合抑制劑分析 ??? 水合物阻蝕劑影響分析 ????水合物抑制劑濃度選擇 ??? 質量控制 ??? 德國RC5型水合物搖擺槽（Rocking Cell）是PSL公司公司最新推出的用于可燃冰檢測的利器。它可以分析天然氣水合過程中的水合物動態水合抑制劑和水合物阻蝕劑效果。? 　　水合物搖擺槽的測試原理是基于其配置的穩固的冷卻傾斜臺，以及由壓力的測試槽。當傾斜的時候，在腔體里面的一個小球會在腔體長度的位置來回振動，這種振動會加速液體和氣體之間的混合作用。小球的運動為搖擺槽提供了強大的剪切力和紊亂，因而，我們可以創建一個類似管道傳輸?shù)哪M環境。 測試中，腔體裝滿了測試液體和某種抑制劑，然后根據設定的溫度進行冷卻，然后，我可以再搖擺槽內分別的通入不同壓力的氣體，最高為200 bar (2,900 psi). 　　水合物搖擺槽5個可以軸向活動的搖擺槽同時被放置在封閉的冷卻槽里面，只有這個軸才測試的時候會稍微翹起來，這樣帶來的好處是只有測試的搖擺槽是可以活動的，而不是冷卻槽。這個系統可以最多擴充為10個測試槽，測試腔體是用磁力固定的，因此，當清洗或者填充樣品的時候都很方便。 一個完整的實驗由3個步驟組成： 1. 流動條件：測試槽可以用給定的頻率和角度搖擺，其間，他們被給予一定的溫度。這個過程可以由直接冷卻或者由設定溫度程序帶來。 2. 關閉：測試槽保持一個給定的位置（最大可以調節至40o），并被加熱或者冷卻到給定溫度。 3. 重啟流動條件：搖擺槽又以一個可調頻率、可調角度振動開始傾斜，分別的達到指定溫度。 　　然氣水合分析專用搖擺槽在整個測試過程中，溫度以及壓力情況都會被記錄下來。這樣，你可以用不同的壓力情況來監測水合形成過程，PSL公司軟件WinRC可以自動記錄和分析數據，還可以設定不同測試條件以及不同的測試時間來完成高度自動化的測試。

軟件可以觀察的參數有：

溫度、振動頻率、搖擺角度、實驗持續時間、實驗暫停時間、實驗暫停時腔體的各種參數等。 高達30天以上的持續實驗都可以進行。而搖擺槽是用不銹鋼構成來實現現實的環境 技術參數： 1. 5-10個搖擺槽可以任意選擇。 2. 振動頻率：1-20Min-1 3. 振動角度：1-45o 4. 壓力范圍：最高200 bar (2,900 psi) 5. 溫度范圍：-10 °C … +60 °C 6. 測試槽體積：40.13 cm3 7. 測試槽材質：不銹鋼 8. 數據采集：1-30s 9. 冷卻液：水-乙二醇 10.電源：220v，2900w
