美國 Pulsar Microwave 解調器 ID-01-302 IQ 10.2-11.3 MHz
正交中頻混頻器包含一個 90° 混合、2 分頻 0°?分頻器和兩個混頻器，當由 LO 和 RF 信號驅動時，可產生兩個相位正交 （I &Q） 輸出信號。
Pulsar IQ ID-01-302 覆蓋 10.2-11.3 MHz 范圍，而我們完整的 IQ解調器系列覆蓋高達 16 GHz 的頻率范圍。任何 Pulsar 型號都可以定制，以滿足您的特定性能或封裝要求，幾乎不需要額外費用。Pulsar 已通過 ISO-9001 認證和 ITAR 注冊。
| 名字： | ID-01-302 |
| 載波 （LO） 頻率： | 10.2-11.3 MHz |
| 射頻頻率： | LO ± 5 MHz |
| IQ 頻率： | DC-5 MHz |
| Conversion Loss （轉換損耗）： | 最大 10 dB |
| 振幅平衡： | 最大 0.4 dB |
| 相位平衡： | 最大 2° |
| 隔離： | |
| 左/右： | 最小 40 dB |
| L/I： | 最小 35 dB |
| 駐波比： | 最小1.5 :1 |

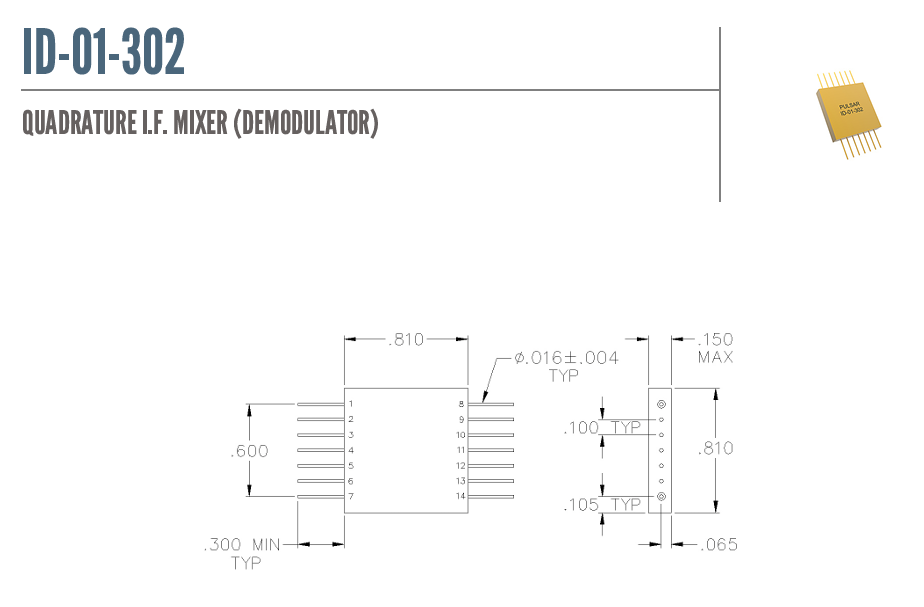

| 連接器類型： | pin |
- 當 LO 功率電平為 +10 ± 0.5 dBm 且
工作射頻功率電平為 -10 ± 0.5 dBm 時，規格適用。 - 當 RF 頻率> LO 頻率時，IF 頻率 （Q） 相對于 IF 頻率 （I） 為 +90°。
- 提供定制性能和封裝要求。
Pulsar Microwave?IQ調節器型號：
| Carrier (LO) Freq. (MHz) | RF Freq. (MHz) | I & Q Freq. (MHz) | Conv. Loss (dB) max. | Amp. Balance (dB) max. | Phase Balance (deg) max. | Isolation | VSWR min. | Package Type | P/N | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | L/R (dB) min. | L/I (dB) min. | ||||||||
| 10.2 | 11.3 | LO ± 5 | DC-5 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | Pin | ID-01-302 |
| 10.2 | 11.3 | LO ± 5 | DC-5 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | SMA | ID-01-412 |
| 10.2 | 11.3 | LO ± 5 | DC-5 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | Surface | ID-01-E |
| 10 | 20 | LO ± 5 | DC-5 | 10 | 0.5 | 5 | 35 | 30 | 1.5:1 | Pin | IDO-01-302 |
| 10 | 20 | LO ± 5 | DC-5 | 10 | 0.5 | 5 | 35 | 30 | 1.5:1 | SMA | IDO-01-412 |
| 10 | 20 | LO ± 5 | DC-5 | 10 | 0.5 | 5 | 35 | 30 | 1.5:1 | Surface | IDO-01-F |
| 20.3 | 22.4 | LO ± 5 | DC-5 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | Pin | ID-02-302 |
| 20.3 | 22.4 | LO ± 5 | DC-5 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | SMA | ID-02-412 |
| 20.3 | 22.4 | LO ± 5 | DC-5 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | Surface | ID-02-E |
| 28.5 | 31.5 | LO ± 10 | DC-10 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | Pin | ID-03-302 |
| 28.5 | 31.5 | LO ± 10 | DC-10 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | SMA | ID-03-412 |
| 28.5 | 31.5 | LO ± 10 | DC-10 | 10 | 0.4 | 2 | 40 | 35 | 1.5:1 | Surface | ID-03-E |
| 20 | 40 | LO ± 5 | DC-5 | 10 | 0.5 | 5 | 35 | 30 | 1.5:1 | Pin | IDO-02-302 |
