美國Pulsar Microwave SW8AD-10 射頻開關0.5-2 GHz
Pulsar 開關 SW8AD-10 覆蓋 0.5-2 GHz 范圍，而我們的全系列開關覆蓋高達 18 GHz 的頻率范圍。任何 Pulsar 型號都可以定制，以滿足您的特定性能或封裝要求，幾乎不需要額外費用。Pulsar 已通過 ISO-9001 認證和 ITAR 注冊。
Pulsar Microwave SW8AD-10規格：
| 型號： | SW8AD-10 |
| 輸入頻率范圍： | 0.5-2 GHz |
| 開關類型： | SP8T 系列 |
| Insertion Loss（插入損耗）： | 最大 2.4 dB |
| 輸入功率： | 200 毫瓦 / 23 分貝 |
| 隔離： | 最小 60 dB |
| 駐波比： | 1.60:1 |
| 切換時間： | 100 納秒 |
| 連接器類型： | SMA |

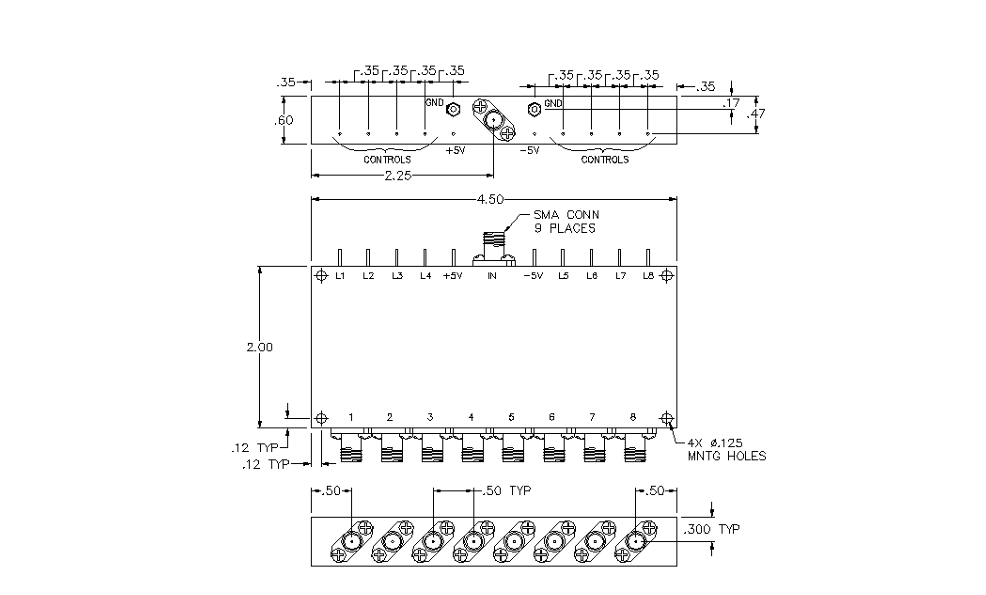

Pulsar Microwave SW8AD-10尺寸：
Pulsar Microwave 制造采用單極 8 路配置的 8 路吸收式和反射式射頻開關。它們滿足 40 MHz 至 12 GHz 的寬帶和窄帶要求，并可處理 200 毫瓦的輸入功率。SP8T 開關具有 60 dB 的隔離和 100 ns 的開關時間。大多數型號在所有端口都指定了 1.6：1 或更高的 VSWR。SP8T 開關在 +/- 5VDC 的電源下運行，開關控制為 0-5 TTL 邏輯。該裝置標配 SMA 母頭連接器。控制選項包括線路驅動器和解碼器。
| 輸入 頻率范圍 （GHz） | 開關 類型 | 最大插入 損耗 （dB） | 輸入 功率 mw/dBm | 最小隔離 （dB） | 駐波比 | 切換 時間 （nsec） | 連接器 類型 | P/N | |
|---|---|---|---|---|---|---|---|---|---|
| 最小值 | 麥克斯 | ||||||||
| 0.5 | 2.0 | SP8T 系列 | 2.4 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW8AD-10? |
| 1.0 | 4.0 | SP8T 系列 | 2.6 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW8AD-11? |
| 2.0 | 8.0 | SP8T 系列 | 3.3 | 200/23 | 60 | 1.70:1 | 100 | SMA | SW8AD-12? |
