SP1T引腳二極管開關美國pulsar吸收性和反射性16擲0.02-18 Ghz

SP16T引腳二極管開關?

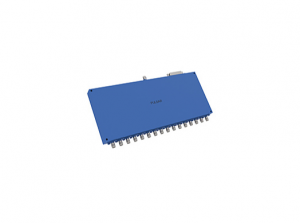

Pulsar Microwave的16路開關在單刀16擲配置中覆蓋500 MHz至10 GHz。最大輸入功率為200 mW，開關時間為100 ns。SMA母連接器是標準配置。15針D-SUB公連接器用于內部連接電源，接地和邏輯電路。開關控制為TTL，帶有線路驅動器和解碼器。

規格：

駕駛員肖特基TTL

所需電壓/電流：

+5 Vdc @ +400 mA，典型

-5 Vdc @ -400 mA，典型

更高的速度。

單獨的TTL控制邏輯：

邏輯“ 0”（-0.3V至+ 0.8V）= ON

邏輯“ 1”（+ 2.0V至+ 5.0V）= OFF
