美國Pulsar,定向耦合器,高功率單定向和雙定向耦合器,0.1-10000兆赫,50-2500瓦,可用于 SMA 或 N 型母頭連接器

高功率單定向和雙定向耦合器

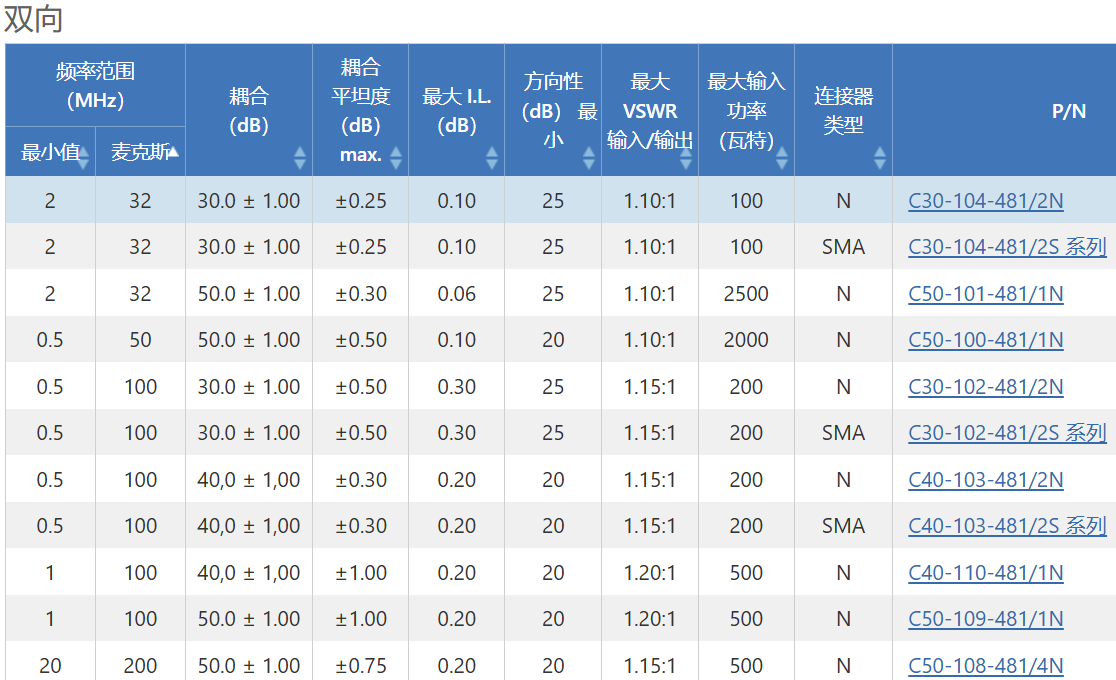

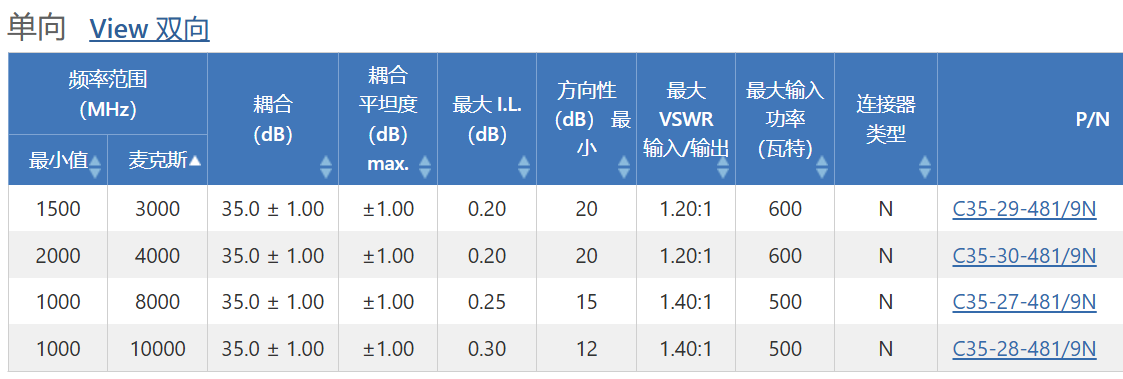

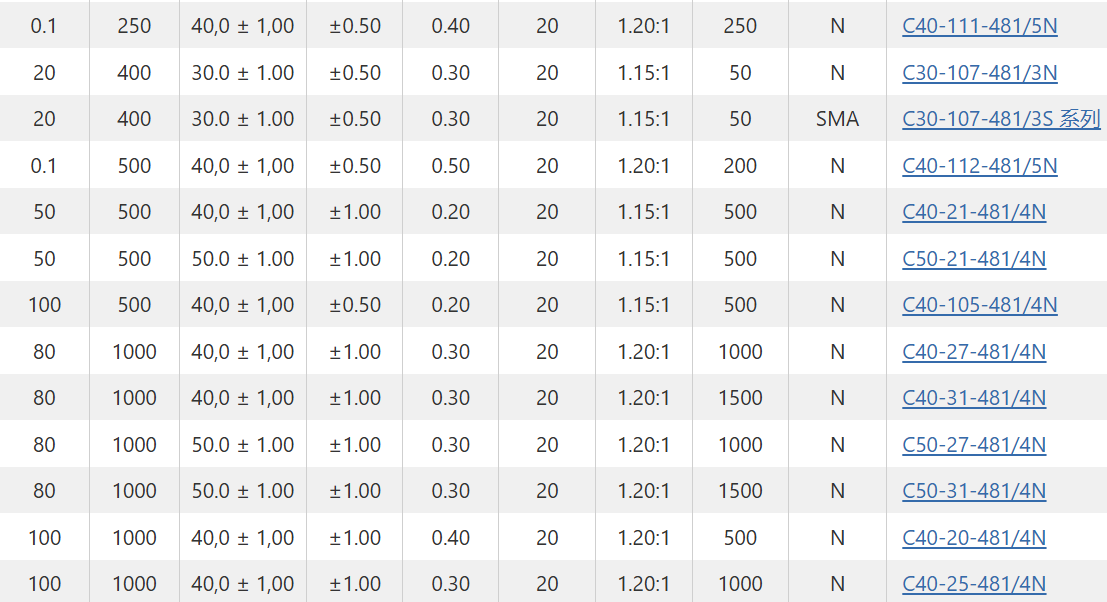

Pulsar Microwave 生產一系列專為高功率運行而設計的單定向和雙定向耦合器。有從 0.1 MHz 到 10 GHz 的各種窄型和寬帶設計。這些定向耦合器的標準值為 30、35、40 和 50 dB，耦合容差為 +/- 1 dB。 高功率定向耦合器具有低插入損耗。不同型號的耦合平坦度保持在 +/- 1 dB 或更低。大多數裝置在整個工作頻率范圍內保持 1.2：1 或更高的主線 VSWR。Pulsar Microwave 的設計輸入功率高達 2.5 kW。典型的指向性為 20 dB 或更高。 標準外形可用于 SMA 或 N 型母頭連接器。對于更高的額定功率，通常主線將在耦合端口上使用帶有 SMA 的 N 連接器
