美國Pulsar,PIN 二極管衰減器,線性化衰減器：電壓控制，0.25-16千兆赫
PIN 二極管衰減器
電壓可變和數字步進衰減器
線性化衰減器：電壓控制

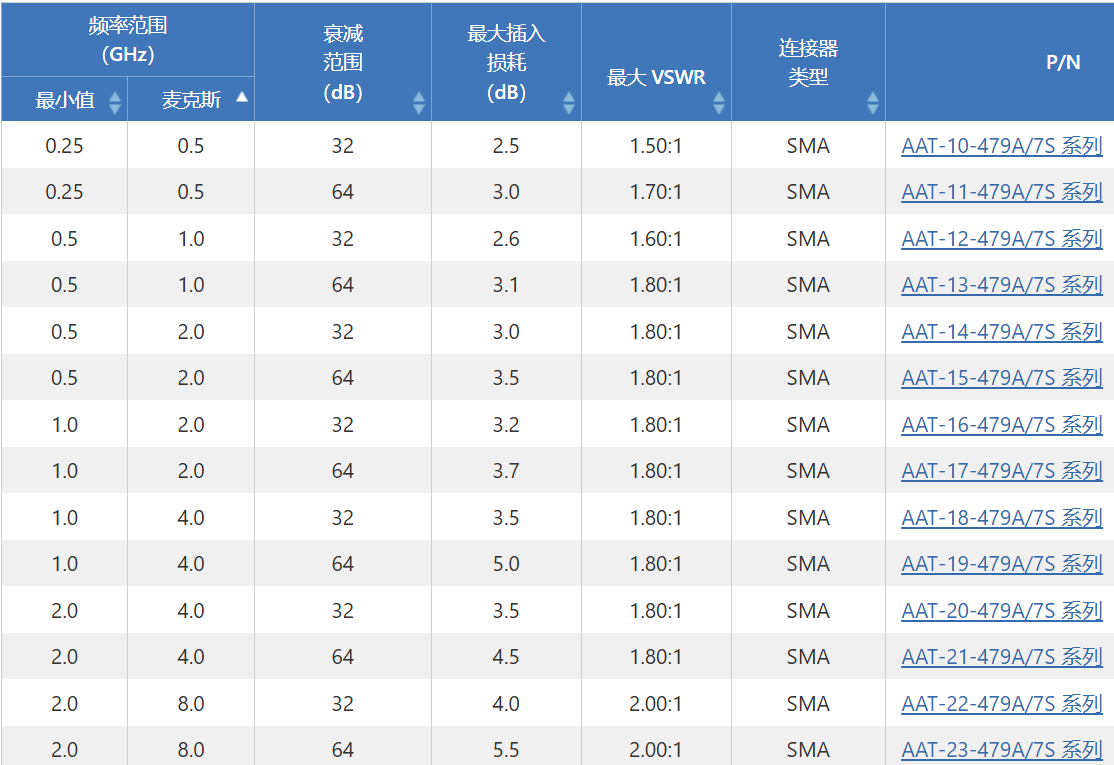

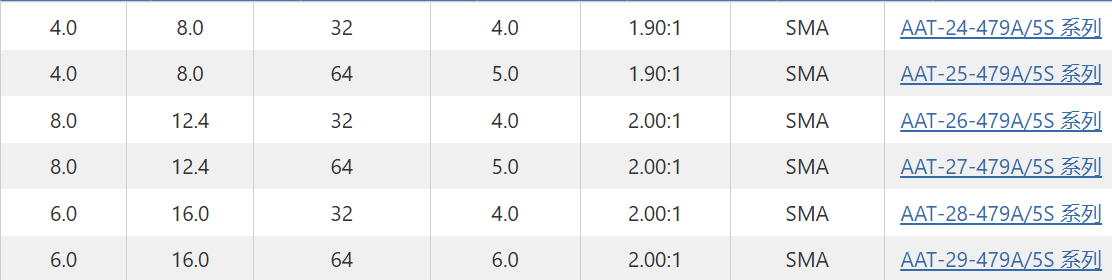

Pulsar 的電壓控制 PIN 二極管線性化衰減器的采樣頻率范圍為 0.25-16 GHz，衰減范圍為 32 至 64 dB。每個模型都包括一個集成的線性化器，以及一個控制衰減級別的驅動器。這種設計可在衰減電平之間實現無瞬態切換，而不是由直接數字控制衰減器打開或關閉衰減值時產生的雜散輸出。傳遞函數為 8 dB / Volt。
筆記：
- 傳遞函數：
32 dB 衰減范圍時，典型值為 8 dB/V。
16 dB/V（典型值），適用于 64 dB 衰減范圍。典型開關速度：600 ns
工作功率：<= 0 dBm
功率處理：最大 +27 dBm工作溫度
：-25°C 至 + 80°C
直流電源：+
12 至 +15 伏 @ 100mA 典型值。
-12 至 -15 伏 @ 50mA 典型值。諧波失真受輸入功率和頻率的影響。
對于小于 0.0 dBm 的輸入功率，典型失真為 50 dBc。
對于小于 0.0 dBm 的輸入功率，雙音互調產物通常為 54 dBc。這些衰減器是雙向的：任一 SMA 連接器都可以用作輸入。
