Quantum Composers 一般故障排除和提示

無輸出或錯誤輸出

使用Quantum Composers脈沖發生器時，最好且最簡單的故障排除工具之一是“recall 0”函數。如果單元顯示出意外的行為，沒有輸出，或者如果輸出不是它應該做的第一件事是調用“0”內存位置。“0”內存位置是包含出廠默認值的不可編輯內存位置。加載此內存位置會將所有用戶定義的輸出設置重置回最初出廠時加載的默認設置。這些設置包括系統模式、通道模式、通道寬度和延遲、周期、觸發器和柵極設置以及通道輸出電壓。在大多數單元上，該單元將默認返回到通道寬度為1us、周期為100us的連續系統模式。輸出電壓設置將默認返回TTL（5V）激活高輸出。調用默認設置不會重置波特率或GPIB地址。

有兩種方法可以調用默認設置：通過前面板或使用recall命令。在前面板上，按黃色功能按鈕（FUNC或function）和數字9按鈕，進入存儲器調用頁。這將彈出一個頁面，其中說明調用編號、內存位置名稱和一條消息，該消息行顯示“To load press recall”。使用“下一步”按鈕將光標放在調用編號行上。使用向上和向下箭頭將召回編號更改為0。默認情況下，頁面將加載選定的“0”。要調用選定的資料，請按功能按鈕，然后按數字9按鈕。屏幕底部的消息行將更改為“**撤回設置**”，然后再次更改為“配置撤回”。

調用默認配置的命令與所有Quantum Composers脈沖發生器的命令相同。通過任何可用的通信方法與脈沖發生器建立通信后（參見通信終端用戶指南以獲取幫助），發送命令“*RCL 0”。

使用“召回0”可以清除使用脈沖發生器的客戶通常看到的大多數錯誤。此時，當按下運行/停止按鈕或發送“：PUL0:STAT 1”命令時，裝置應能產生1us寬的脈沖。

備用按鈕旁路

用戶有時希望能夠?qū)⒘孔幼髑业拿}沖發生器集成到一個更大的系統中，并能夠從單個點（如浪涌保護器）控制整個系統的功率。Quantum作曲家9520和9530系列脈沖發生器目前包括兩個開關控制：一個真正的交流切斷開關（位于裝置后部）和一個備用電源開關（位于前面板上）。對于希望僅通過控制交流電源電壓來為設備供電的客戶，需要在設備主板上安裝備用按鈕旁路跳線。

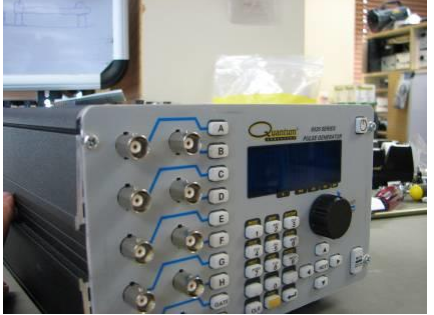

抓住中間的擋板拆下前后擋板，并在從機箱側面拉出的同時從單元末端拉出。

卸下兩個擋板后，從前面板和后面板上卸下頂部的兩個螺釘。現在可以拆下蓋子。

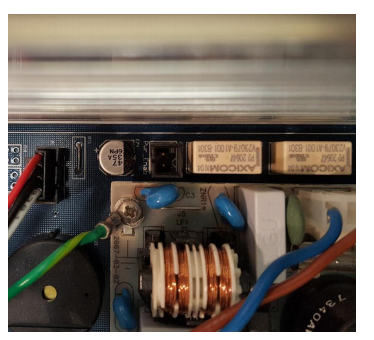

9520系列脈沖發生器中J10相對于電源和繼電器的位置

找到標有“Pwr U Enab”的2針標頭J10。標頭位于主板右前角，靠近兩個大型白色繼電器和電源。需要用標準短路跨接線（Sullins連接器解決方案零件號SPC02SYN或類似產品）對該接頭進行短路。安裝跨接器后，前面板備用按鈕將不再工作。
