Quantum 9528 脈沖發生器將脈沖產生和數字延遲能力提高到了新的水平。該儀器具有成本效益，但功能極其強大，為從簡單到復雜的各種應用提供了生成和同步多個脈沖和觸發器的解決方案。
9520系列同步信號發生器具有獨特的能力，可以使用新的時鐘分頻器功能為所有通道提供不同的速率，并提供多達八個獨立的數字控制通道，每個輸出上都有寬度、延遲、速率和振幅控制。
Quantum 9528同步信號發生器通過BNC或光纖連接提供雙輸入，即雙觸發器或觸發器/門，用戶還具有每通道模式選項，可以保持特定通道自由運行，并觸發其他通道。模塊化輸出板提供多種輸出選項，允許用戶從庫存定制自己的儀器。輸出模塊選擇陣列包括振幅可調的TTL/CMOS、35 V高壓電和820 nm或1300 nm的光學模塊。對于使用光學觸發的人員，可使用光學輸入。
Quantum 9528 同步信號發生器配備標準USB和RS-232以及GPIB和以太網模塊作為選件。我們的標準編程協議向后兼容，并提供免費的NI認證LabVIEW驅動程序。
Quantum 9528同步信號發生器主要性能:
250皮秒的時間分辨率，小于200皮秒的抖動。
內部速率發生器: T0周期調節器提供優于單純信號的微調功能
可以存儲系統和單通道設置，最多可以存儲14個設置

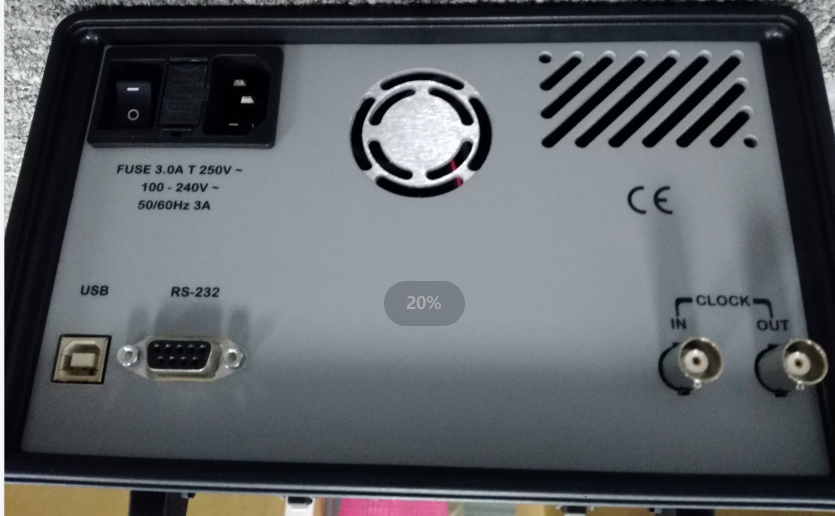

儀器可通過RS232, GPIB, USB及以太網與電腦連接。
單脈沖可用按鍵及內/外觸發信號及軟件控制觸發
雙路輸入（門/觸發期） 通道性能: l 多通道技術:多通道及單通道輸出
Burst:每個通道具有獨立的編號 l 工作循環: N脈沖開，M脈沖關
通道參考: 任意通道可以參照其它的通道的時間。
等待功能:系統可以在發生信號之前等待任意設定的周期 高級性能
時鐘輸入/輸出:主時鐘可以根據系統時間輸入10MHz ~100MHz
可以通過ST連接器輸出800nm和1300nm的光學信號輸出
可以通過ST連接器輸入光學信號
可用LabVIEW驅動
Quantum 9528同步信號發生器主要參數：
延遲 范圍 0-5000s
分辨率 250ps
基準時間 25pps
RMS抖動 200ps
脈沖抑制延遲 150ps
輸出阻止延遲 150ns
每個通道有TTL/可調同步輸出
數字模式 0.2-或4 速率 DC到1/（0.2μ+最大延遲） 范圍 0.2-15V
最大輸入電壓 60V
最大分辨率 10mV
阻抗 1歐姆+40pF或50歐姆
