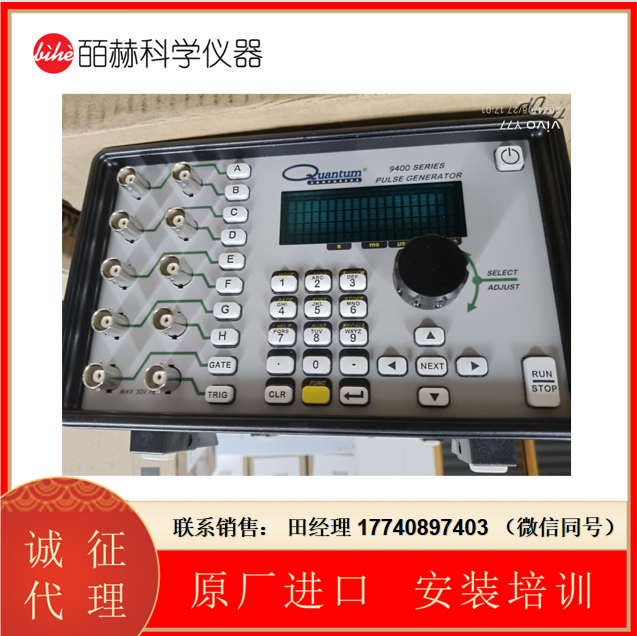

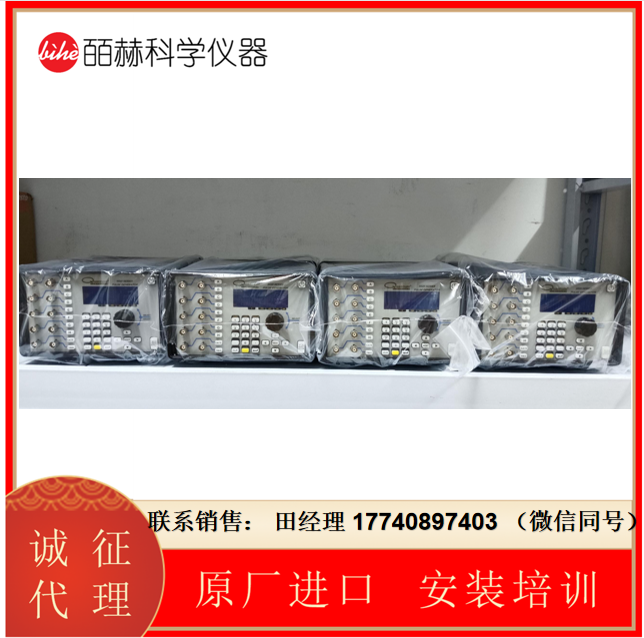

Quantum 9528同步器
Quantum 9528同步器具有獨特的能力，可以使用新的時鐘分頻器功能為所有通道提供不同的速率，并提供多達八個獨立的數字控制通道。Quantum 9528同步器每個輸出上都有寬度、延遲、速率和振幅控制。通過BNC或光纖連接提供雙輸入，即雙觸發器或觸發器/門，用戶還具有每通道模式選項，可以保持特定通道自由運行，并觸發其他通道。

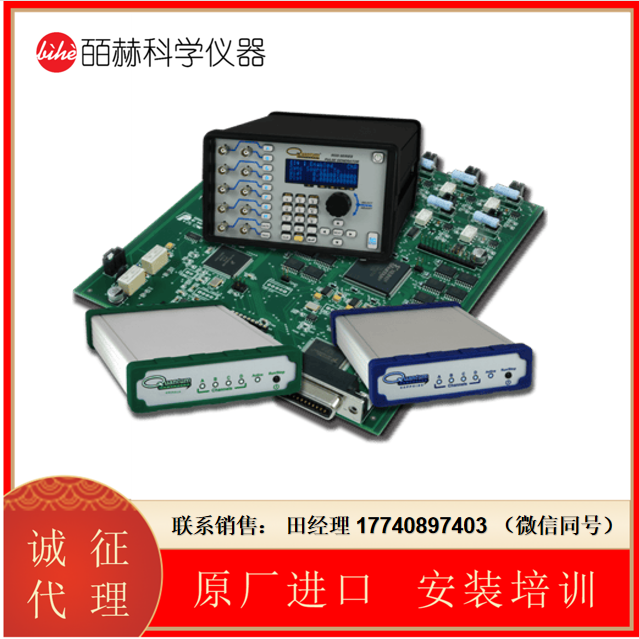

Quantum 9528同步器模塊化輸出板提供多種輸出選項，允許用戶從庫存定制自己的儀器。輸出模塊選擇陣列包括振幅可調的TTL/CMOS、35 V高壓電和820 nm或1300 nm的光學模塊。對于使用光學觸發的人員，可使用光學輸入。
Quantum 9528同步器配備標準USB和RS-232以及GPIB和以太網模塊作為選件。我們的標準編程協議向后兼容，并提供免費的NI認證LabVIEW驅動程序。
Quantum 9528同步器主要性能:
250皮秒的時間分辨率，小于200皮秒的抖動。
內部速率發生器: T0周期調節器提供優于單純信號的微調功能
可以存儲系統和單通道設置，最多可以存儲14個設置
儀器可通過RS232, GPIB, USB及以太網與電腦連接。
單脈沖可用按鍵及內/外觸發信號及軟件控制觸發
雙路輸入（門/觸發期） 通道性能: l 多通道技術:多通道及單通道輸出
Burst:每個通道具有獨立的編號 l 工作循環: N脈沖開，M脈沖關
通道參考: 任意通道可以參照其它的通道的時間。
等待功能:系統可以在發生信號之前等待任意設定的周期 高級性能
時鐘輸入/輸出:主時鐘可以根據系統時間輸入10MHz ~100MHz
可以通過ST連接器輸出800nm和1300nm的光學信號輸出
可以通過ST連接器輸入光學信號
可用LabVIEW驅動
Quantum 9528同步器技術參數：
延遲范圍 0-5000s
分辨率 250ps
基準時間 25pps
RMS抖動 200ps
脈沖抑制延遲 150ps
輸出阻止延遲 150ns
每個通道有TTL/可調同步輸出
數字模式 0.2-或4 速率 DC到1/（0.2μ+最大延遲） 范圍 0.2-15V
最大輸入電壓 60V
最大分辨率 10mV
阻抗 1歐姆+40pF或50歐姆
