Sapphire Plus 是我們標準 Sapphire 脈沖發生器的增強版本。它可以作為新儀器購買，或者客戶也可以現場升級他們現有的藍寶石裝置。使用 Sapphire Plus，儀器的性能會更好，但仍然具有很高的價值。這些設備非常適合預算有限但尋求更精確分辨率和抖動的用戶。

通道：4個獨立通道輸出

分辨率：5ns

精度：5ns+0.0001 X（寬度和延遲）

抖動：＜50 ps RMS（通道到通道）

內存：6個存儲插槽

通信端口：USB、藍牙（可選）

Sapphire Plus 脈沖發生器

Sapphire Plus 是我們 標準 Sapphire 版本 的升級版，
該增強版本提供 更高性能和更優規格，
適合 預算有限 但 對分辨率和抖動要求更高 的用戶。

主要特點

• 2 或 4 個獨立通道輸出
• 5 ns 分辨率
• < 50 ps RMS 抖動
• “虛擬”通道定時器
• 最高 20 MHz 外部觸發速率
• 快速上升時間，< 2 ns
• 可選 1 ppm 高精度時鐘
• 支持藍牙無線選項
• 提供全面客戶支持

Sapphire Plus 脈沖發生器

Sapphire Plus 具備 2 或 4 個獨立輸出通道，
提供 標準 9200 系列所不具備的增強功能和更高規格。
其 脈沖寬度、延遲和周期計數器的分辨率和精度提升至 5 ns，
支持 更精細的調整（5 ns 級別）。

增強功能

虛擬通道（Virtual Channels）

• 2 通道版本：增加 **2 個“虛擬”通道
• 4 通道版本：增加 4 個“虛擬”通道
• 虛擬通道的引入有效地使設備的通道定時器數量翻倍

周期計數器（Period Counter）

• 新增“周期計數器”功能
• 可測量外部觸發脈沖之間的時間間隔，提高定時精度

高精度時鐘（可選）

• 可選配 1 ppm（百萬分之一）晶體振蕩器，進一步提升設備性能

簡潔直觀的 GUI 控制

• 直觀的圖形化用戶界面（GUI），便于 定時參數的調整
• 最多可快速調用 6 組系統配置，設備可立即投入使用

多種控制方式

• 標準 USB 接口
• 可選 Bluetooth（藍牙）無線連接，實現遠程控制

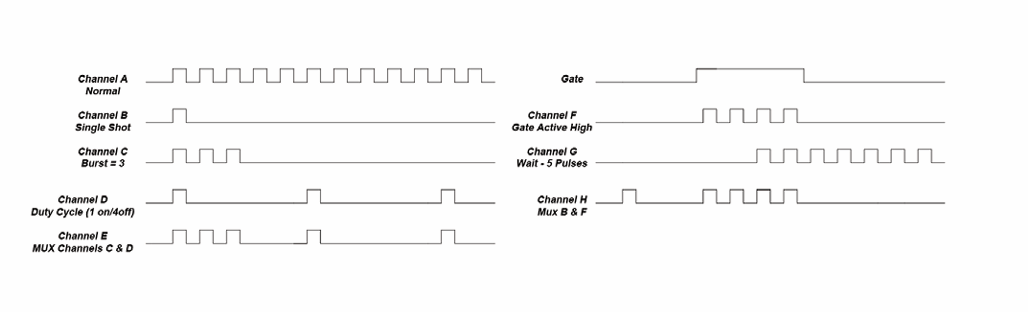

數字延遲輸出模式

（后續提供具體模式詳情）

Sapphire Plus 規格參數

內部速率發生器（INTERNAL RATE GENERATOR）

• 頻率范圍（T0 周期）：0.001 Hz 至 20 MHz（1000 s 至 50 ns）
• 分辨率 & 精度：5 ns
• 抖動（Jitter）：< 50 ps RMS
• 突發 / 占空比模式（Burst / Duty Cycle Mode）：1 到 1,000,000 脈沖
• 時間基準（Timebase）：100 MHz，低抖動鎖相環（PLL）
• 振蕩器（Oscillator）：50 MHz，50 ppm 晶體振蕩器（可選 1 ppm 高精度時鐘）
• 脈沖控制模式（Pulse Control Modes）：內部速率發生器、外部觸發 / 門控
• 系統輸出模式（System Output Modes）：單脈沖、連續、突發、占空比、循環計數
• 脈沖 & 周期計數器（Pulse & Period Counter）：32 位
• 同步更新模式（Synchronized Update Mode）：按指令更新脈沖寬度和延遲

脈沖 / 延遲生成（PULSE / DELAY GENERATION）

• 寬度 / 延遲分辨率（Width / Delay Resolution）：5 ns
• 脈沖寬度范圍（Width Range）：10 ns – 1000 s
• 寬度精度（Width Accuracy）：10 ns + 0.0001 × (寬度 + 延遲)
• 延遲范圍（Delay Range）：±1000 s
• 延遲精度（Delay Accuracy）：5 ns + (0.0001 × 延遲)
• 復用（Multiplexer）：
  • 任意/所有通道可與任何/所有輸出進行 OR 邏輯操作
  • 通過虛擬通道實現 輸出通道數量翻倍
• 通道輸出模式（Channel Output Modes）：單脈沖、正常、突發、占空比
• 通道控制模式（Channel Control Modes）：
  • 內部觸發或外部門控
  • 每個通道可獨立設定為不同模式
• 通道間抖動（Jitter – Channel to Channel）：< 250 ps RMS

外部門控 / 觸發輸入（EXTERNAL GATE / TRIGGER INPUT）

• 觸發閾值（Threshold）：0.2 – 15 VDC
• 最大輸入電壓（Max Input Voltage）：30 V 峰值
• 門控極性（Gate Polarity）：高電平有效 / 低電平有效
• 門控控制模式（Gate Control Modes）：脈沖抑制 / 輸出抑制
• 觸發邊沿（Trigger Edge）：上升沿 / 下降沿
• 觸發速率（Trigger Rate）：DC – 20 MHz
• 觸發輸入抖動（Trigger Input Jitter）：< 5 ns RMS
• 觸發最小脈沖寬度（Trigger Minimum Pulse Width）：20 ns
• 觸發插入延遲（Trigger Insertion Delay）：< 100 ns
• 脈沖抑制延遲（Pulse Inhibit Delay）：< 150 ns
• 輸出抑制延遲（Output Inhibit Delay）：< 100 ns
• 觸發輸入功能（Trigger Input Function）：
  • 每個外部觸發脈沖可產生單脈沖、突發或占空比響應

輸出（OUTPUTS）

• 輸出阻抗（Output Impedance）：50 歐姆
• 輸出電平（Output Level）：
  • ≥1K 歐姆負載：3.3 – 5 VDC
  • 50 歐姆負載：1.7 – 2.5 VDC
• 輸出電流（Current）：
  • 1K 歐姆負載：5 mA
  • 50 歐姆負載：50 mA
• 上升時間（Rise Time）：
  • 高阻抗：< 2 ns @ 5 V
  • 50 歐姆負載：< 1 ns @ 2.5 V
• 過沖（Overshoot）：< 100 mV + 10% 的脈沖幅度

通用參數（GENERAL）

• USB 通信（USB）：標準 USB 2.0
• 天線（Antenna）：
  • Class II 無線電，4 dBm 輸出功率，-80 dBm 典型接收靈敏度
• 波特率（Baud Rate）：115200 bps
• 尺寸 / 重量（Dimensions/Weight）：7.125 × 5.1 × 1.5 英寸（18.1 × 13 × 3.8 cm），1 磅
• 電壓（Voltage）：+5 VDC ± 250 mVDC
• 電流（Current）：< 470 mA

可選項（OPTIONS）

• TZ50 高阻抗模式（3.3 – 4 VDC 50 歐姆輸出）
• 1 ppm 高精度時鐘（不可現場升級）
• 藍牙無線通信（Bluetooth 2.1）

總結

Sapphire Plus 脈沖發生器提供 高分辨率、低抖動、靈活的通道配置、可選無線通信和高精度時鐘，
適用于 精確的定時和同步應用，并可通過 USB 或藍牙遠程控制。
