觸發頻率：0.0002Hz-20MHz
精度：1ns+0.0001x period
脈寬：0-1000s
延時分辨率：250ps

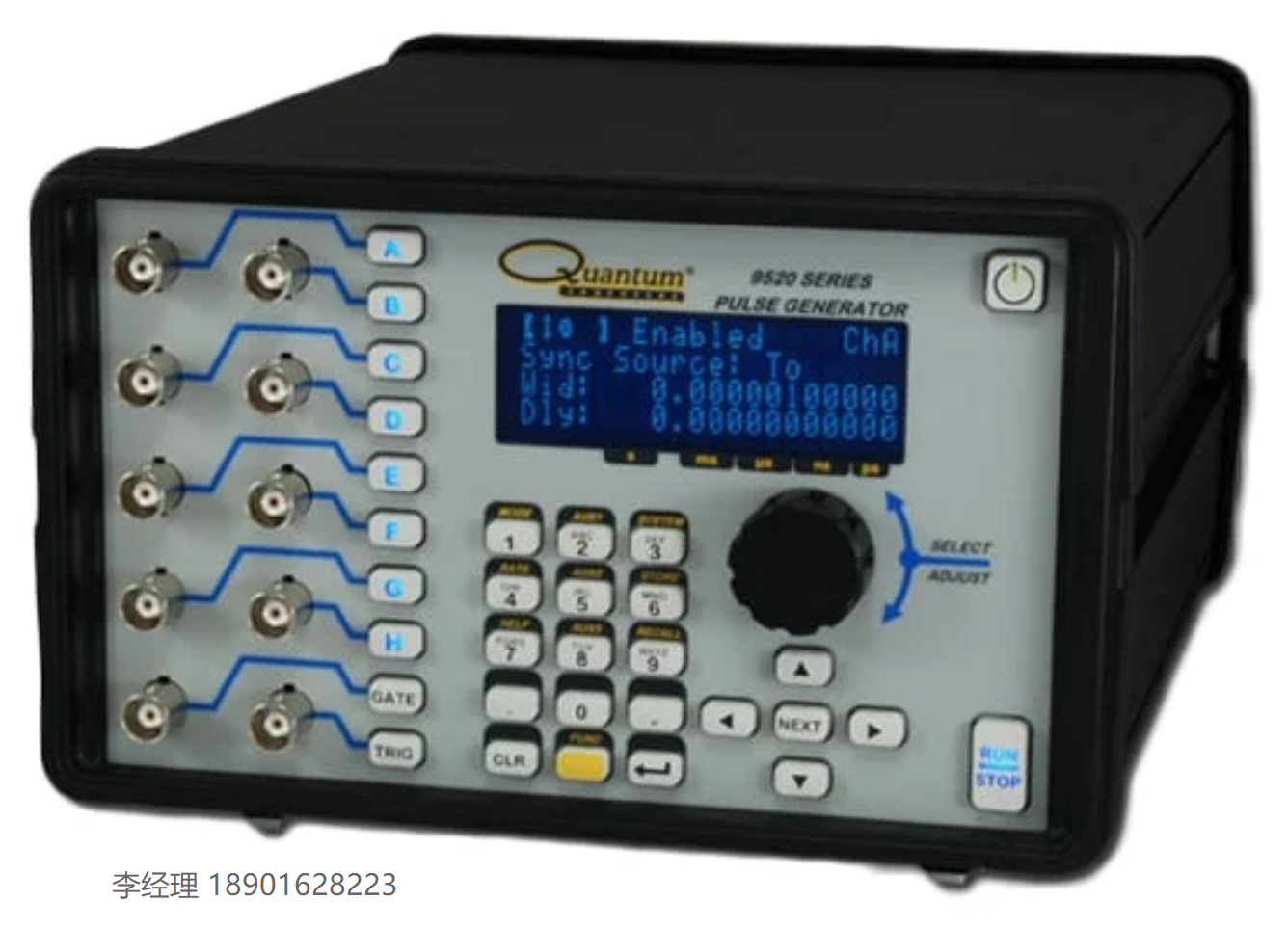

Quantum Composers9520 系列 用于定時和同步的脈沖發生器
9520 系列將脈沖生成和數字延遲的能力提升到新的水平。?該儀器經濟高效，但功能強大，為從簡單到復雜的各種應用提供生成和同步多個脈沖和觸發器的解決方案。
9520 系列具有獨特的功能，可以使用新的時鐘分頻器功能為所有通道提供不同的速率，并提供多達 8 個獨立的數字控制通道，每個輸出具有寬度、延遲、速率和幅度控制。
9520 系列
脈沖生成與數字延遲的新高度
Model 9520 系列 在 脈沖生成與數字延遲 方面提升到了全新水平。
該設備 經濟高效且功能強大，能夠滿足從 簡單到復雜 的各種應用需求，
提供 多脈沖與觸發信號的同步生成 解決方案。
9520 系列 獨特地支持 各通道不同速率，
利用全新的 時鐘分頻功能（Clock-Divider），
并可提供高達 8 個獨立數字控制通道，
每個輸出通道均支持 脈沖寬度、延遲、速率和幅度控制。
主要特點
9520 系列詳情
全新獨特功能
9520 系列脈沖發生器 提供 雙輸入，可作為 雙觸發 或 觸發/門控輸入，支持 BNC 或光學連接。
用戶可以 為各個通道選擇不同的模式，例如 某些通道保持自由運行，而 其他通道受觸發控制。
模塊化輸出板
該設備配備 模塊化輸出板，提供多種 輸出選項，用戶可根據需求自定義設備：
- TTL/CMOS 輸出（帶可調節幅度）
- 35V 高壓電輸出

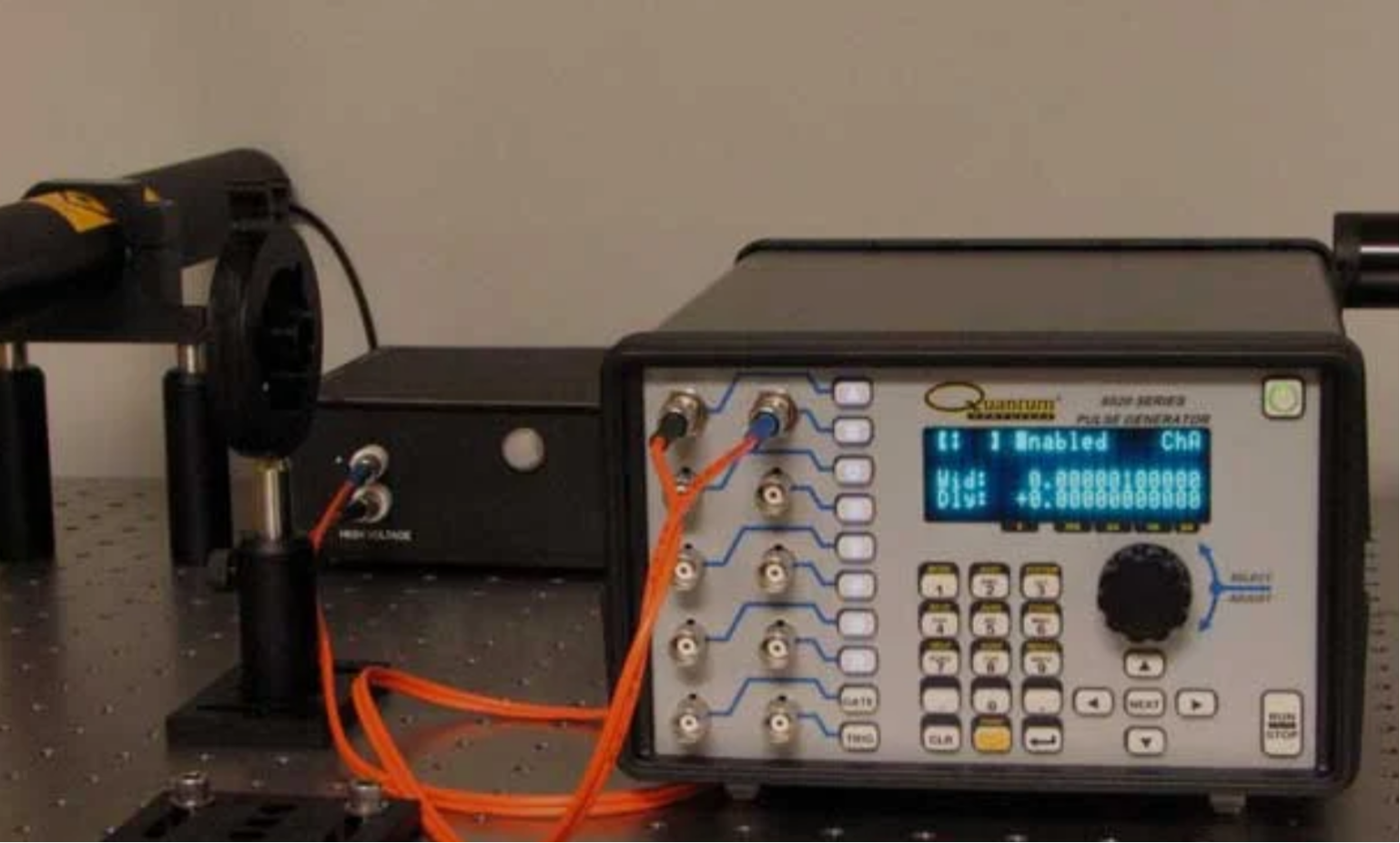

- 820 nm 或 1300 nm 光學輸出
- 支持光學觸發的光學輸入

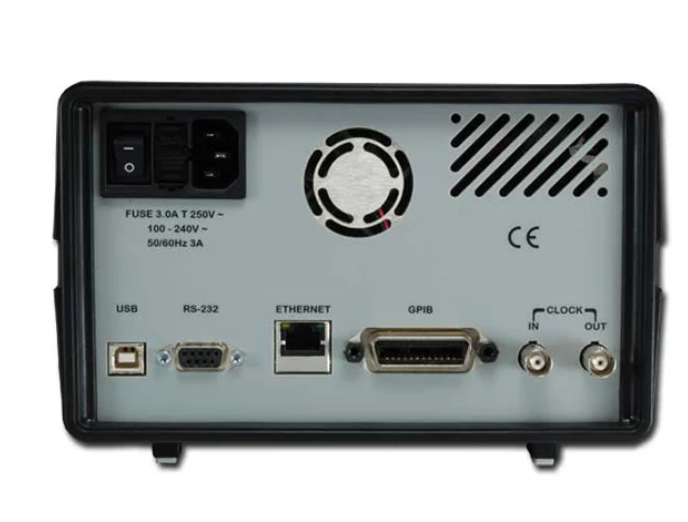

通信與兼容性
- 標準接口：USB、RS-232
- 可選接口：GPIB、以太網（Ethernet）
- 兼容性：支持 向后兼容的標準編程協議
- 免費 NI 認證 LabVIEW™ 驅動
高級功能
- 遞增選項（Increment Option）
- 允許 在每次觸發或內部突發計數后 遞增 延遲時間和脈沖寬度
- 通道狀態指示燈
- 發光通道按鈕 指示通道是否啟用，且當前是否處于 無脈沖狀態
- 主時鐘同步（Clock-In 功能）
- 用戶可通過 10 MHz 到 100 MHz 的主時鐘 同步設備
現場可編程（Field Programmability）
- 設備可在 現場進行功能升級，包括 特殊定制功能和軟件修復
- 通過 完全可編程的 FPGA 進行升級
用戶可選擇的時鐘參考
- 設備提供 額外的輸入/輸出接口，支持 外部時鐘同步
- 用戶可 前面板選擇輸入/輸出參考頻率，范圍 10 MHz 至 100 MHz
- 支持 多個脈沖發生器相位鎖定，共用同一主時鐘運行
獨立通道速率
- 每個通道可設定 獨立的時鐘速率（T0 或 Tx），即 不同通道可運行不同的頻率
- 例如，T1 適用于通道 1，相當于為每個輸出通道提供 單獨的時鐘
掉電后自動保存設置
- 設備支持 掉電自動保存當前設置，無需手動存儲到存儲單元
- 設備重新啟動時，將恢復最后的已知設置
雙輸入（Dual Inputs）
- BNC 或光學輸入 可用作 雙觸發（Trigger/Trigger）或門控觸發（Gate/Trigger）
- 用戶可根據需要 指定觸發模式
總結
9520 系列脈沖發生器具備 靈活的通道控制、高精度同步、多種輸出選項，支持 多設備時鐘同步、現場升級，是 高性能脈沖同步應用的理想選擇。

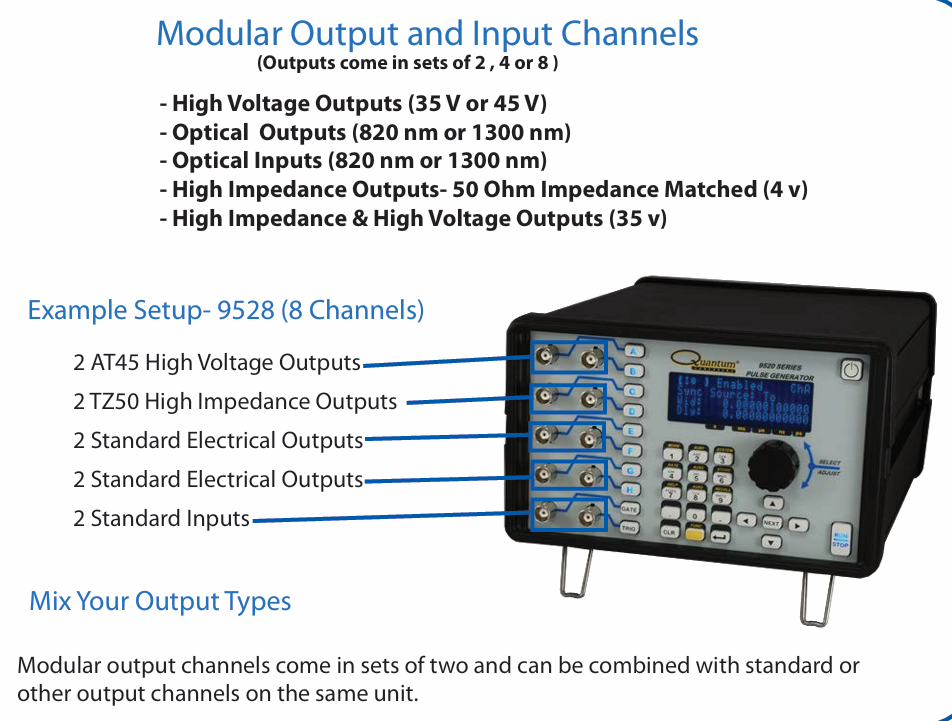

模塊化輸出和輸入通道
（輸出通道以 2、4 或 8 通道 為單位提供）
- 高壓輸出（35V 或 45V）
- 光學輸出（820 nm 或 1300 nm）
- 光學輸入（820 nm 或 1300 nm）
- 高阻抗輸出 – 50 歐姆阻抗匹配（4V）
- 高阻抗 & 高壓輸出（35V）
示例配置 – 9528（8 通道）
- 2 個 AT45 高壓輸出
- 2 個 TZ50 高阻抗輸出
- 2 個標準電氣輸出
- 2 個標準電氣輸出
- 2 個標準輸入
混合您的輸出類型
模塊化輸出通道以 2 個為一組，可與 標準輸出或其他輸出類型 組合在同一設備上，以滿足不同需求。
