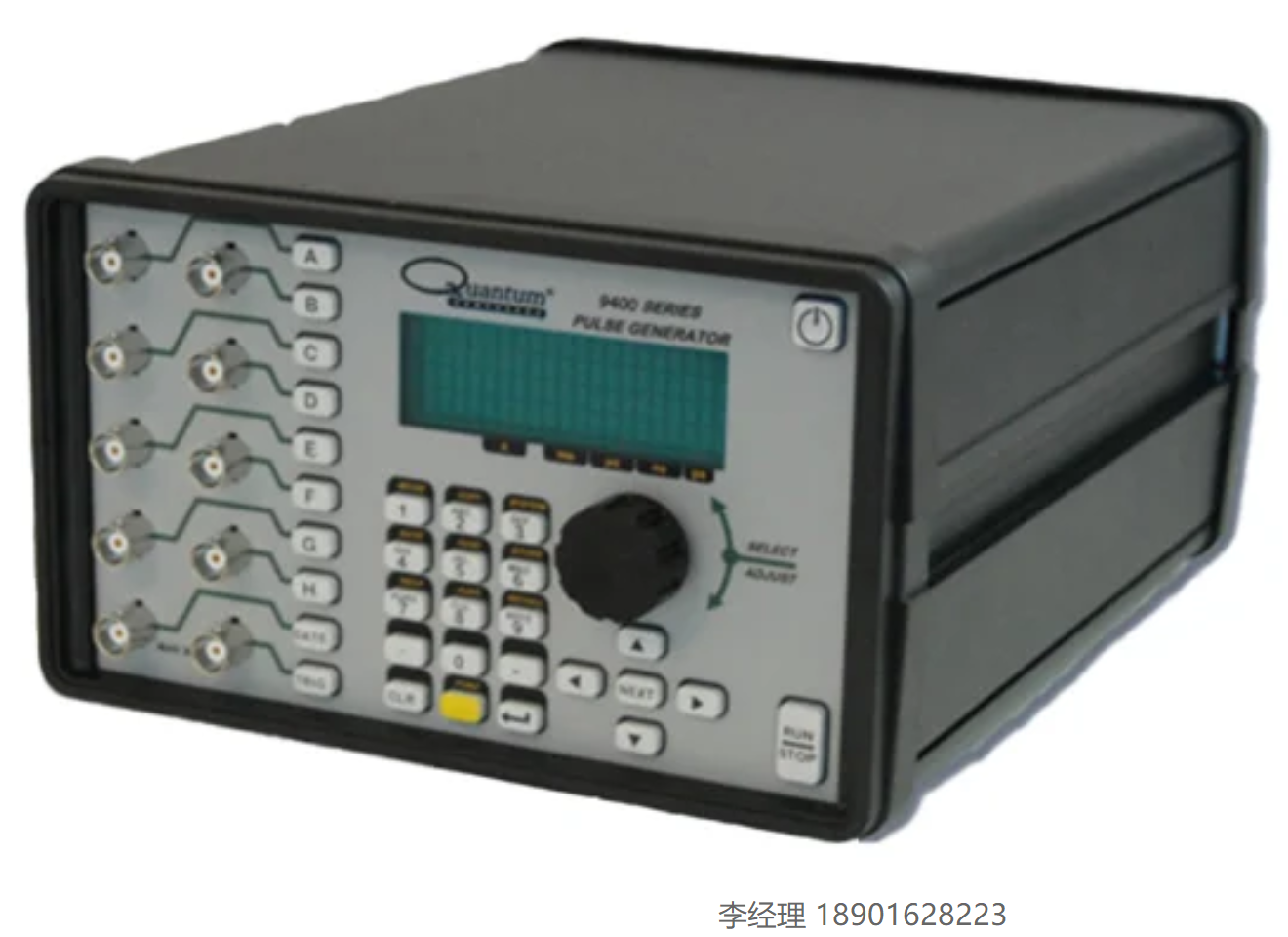

9420 型系列數字延遲脈沖發生器具有 2、4 或 8 個獨立輸出，旨在提供尖端且經濟高效的解決方案，以生成和同步多個脈沖，適用于各種應用。每個通道的延遲和脈沖寬度都是獨立的，并且是數字控制的，這使得該儀器非常適合需要同步多個不同事件的情況。

9420 系列脈沖發生器

9420 系列脈沖發生器 專為滿足 經濟實惠且靈活的系統同步需求 而設計。
這款 臺式、實驗室級 的延遲發生器 標配 10 ns 定時分辨率，并具備 低于 400 ps 的抖動，
其 簡便的編程方式、高功能性和快速的內存調用 使其成為 多項目和多種應用場景的理想選擇。

主要特點

規格參數 – 9420 系列

型號及通道配置

  • 9422：2 個獨立通道輸出
  • 9424：4 個獨立通道輸出
  • 9428：8 個獨立通道輸出

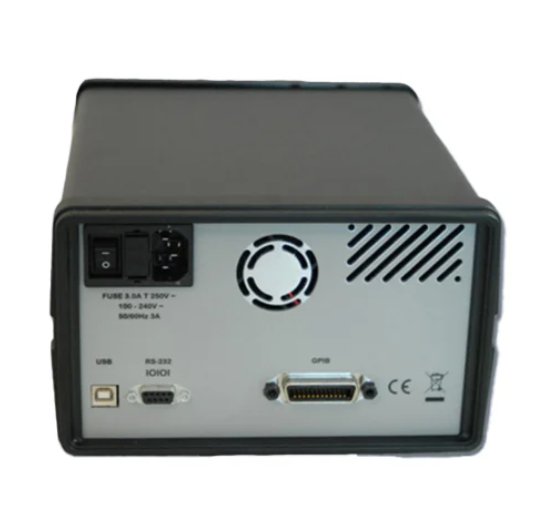

  • 標準通信接口：GPIB、USB、RS232
  • 存儲配置：12 個內存存儲槽
  • 輸入接口：2 個輸入（1 個觸發輸入 & 1 個門控輸入）

內部速率發生器

  • 頻率范圍（T0 周期）：0.0002 Hz 至 5 MHz
  • 分辨率：10 ns
  • 準確度：1 ns + (0.0001 × 周期)
  • T0 周期抖動（RMS）：< 250 ps
  • 時間基準：100 MHz，低抖動鎖相環（PLL）
  • 振蕩器：50 MHz，20 ppm 晶體振蕩器
  • 系統輸出模式：單脈沖、連續、突發、占空比、外部門控/觸發
  • 突發模式：1 到 1,000,000 脈沖
  • 占空比模式：1 到 1,000,000 脈沖
  • 脈沖控制模式：內部速率發生器、外部觸發/門控

通道定時發生器

  • 脈沖寬度范圍：10 ns – 1000 s
  • 寬度準確度：1.5 ns + [0.0001 × (脈沖寬度 + 延遲)]
  • 寬度分辨率：1 ns
  • 脈沖延遲范圍：-999.999999999 s 至 1000 s
  • 延遲準確度：1.5 ns + (0.0001 × 延遲)
  • 延遲分辨率：1 ns
  • 通道間抖動（RMS）：< 400 ps
  • 通道模式：單脈沖、正常、突發、占空比
  • 控制模式：內部觸發或外部門控，每個通道可獨立設置
  • 觸發邊沿：上升沿 / 下降沿
  • 觸發閾值：0.2 V – 15 V
  • 最大輸入電壓：30 V
  • 分辨率：10 mV
  • 觸發速率：DC – 5 MHz
  • 觸發輸入抖動（RMS）：2.5 ns
  • 觸發輸入插入延遲：180 ns
  • 觸發輸入最小脈沖寬度：2 ns
  • 門控脈沖抑制延遲：120 ns
  • 門控輸出抑制延遲：50 ns

輸出模塊

TTL/CMOS 模式

  • 輸出阻抗：50 歐姆
  • 輸出電平：4.0 VDC（≥1K 歐姆負載）
  • 上升時間（10%-90%）：典型值 < 3 ns（≥1K 歐姆負載）
  • 輸出電流：
    • 典型值 5 mA（1K 歐姆負載）
    • 典型值 50 mA（50 歐姆負載）

可調模式

  • 輸出電平：
    • 2.0 V – 20 VDC（≥1K 歐姆負載）
    • 1.0 V – 10 VDC（≥50 歐姆負載）
  • 分辨率：10 mV
  • 輸出電流：
    • 典型值 200 mA
    • 400 mA（短脈沖）
  • 上升時間（10%-90%）：
    • 典型值 15 ns（20V 高阻抗）
    • 典型值 25 ns（10V，50 歐姆負載）
  • 過沖：< 100 mV + 10% 脈沖幅度

常規參數

  • 通信接口：GPIB、USB 2.0、RS232
  • 尺寸：10.5 × 8.25 × 5.5 英寸（25.7 × 21 × 14 cm）
  • 重量：8 磅（約 3.6 kg）
  • 電源：外部適配器（包含在設備中）
  • 電壓：100 – 240 VAC
  • 電流：3A
  • 存儲：12 個存儲槽

總結

9420 系列脈沖發生器 具備 高精度定時控制、低抖動、可調電平輸出、多種觸發模式和存儲能力，支持 USB、RS232 和 GPIB 通信，適用于 復雜的脈沖同步和觸發控制應用。
