Quantum Composers 9730 系列電流發生器

我們功能最強大的電流發生器 9730 系列為用戶提供了產生高精度電流脈沖的能力。專為滿足 USCAR-28 和 AK-LV-16 測試煙火系統、安全氣囊系統和電點火器的測試要求而設計。先進的安全功能提供可靠和堅固的性能。



規格

  • 100ns 時序分辨率
  • 通道：2 或 4 個輸出通道
  • 電流：每通道 6 安培
  • 標準方流脈沖波形
  • 高級可編程電流功能
  • 鋸齒和復雜組合
  • 集成精密電阻測量
  • 簡單的編程界面
  • 安全：TTL 同步輸出至安全聯鎖
  • 內存： 12 個存儲插槽
  • 通信端口：USB、以太網、RS232
  • 符合 USCAR-28 和 AK-LV-16 的所有要求
  • 可選：以太網

新功能可選

破裂檢測（淬火）功能，旨在監控施加到負載的輸出電壓和電流，并在電路破裂（開路）時做出響應。當不希望在負載打開時繼續向負載施加電壓/電流時，可以使用此功能。該功能將在完成設置的電流脈沖寬度之前禁用輸出。該功能利用獨立的電壓和電流電路，這些電路可以單獨使用，也可以一起邏輯地使用 OR，以便在檢測到電路破裂時禁用輸出。

破裂檢測使用三種可選方法來確定負載何時打開：

  • 電壓監視器 – 檢測由于控制回路試圖保持電流流入開路而導致的驅動電壓快速增加。這在低電流情況下最為敏感。
  • 電流監視器 – 檢測由于開路而導致的電流快速減少。這在高電流情況下最為敏感。
  • 電壓/電流模式 – 監控電壓和電流是默認作模式，因為它在所有電流水平上都提供了良好的檢測靈敏度。

我們最強大的電流發生器，9730系列

為用戶提供生成高度
精確的電流脈沖，使該裝置成為應用的理想選擇
需要高精度的陽離子
可重復性。先進的安全功能為用戶提供
保證。
基本規格
?200 ns定時分辨率
?2或4通道輸出
?每個通道6安培
?易于編程的界面
?集成橋線電阻測量

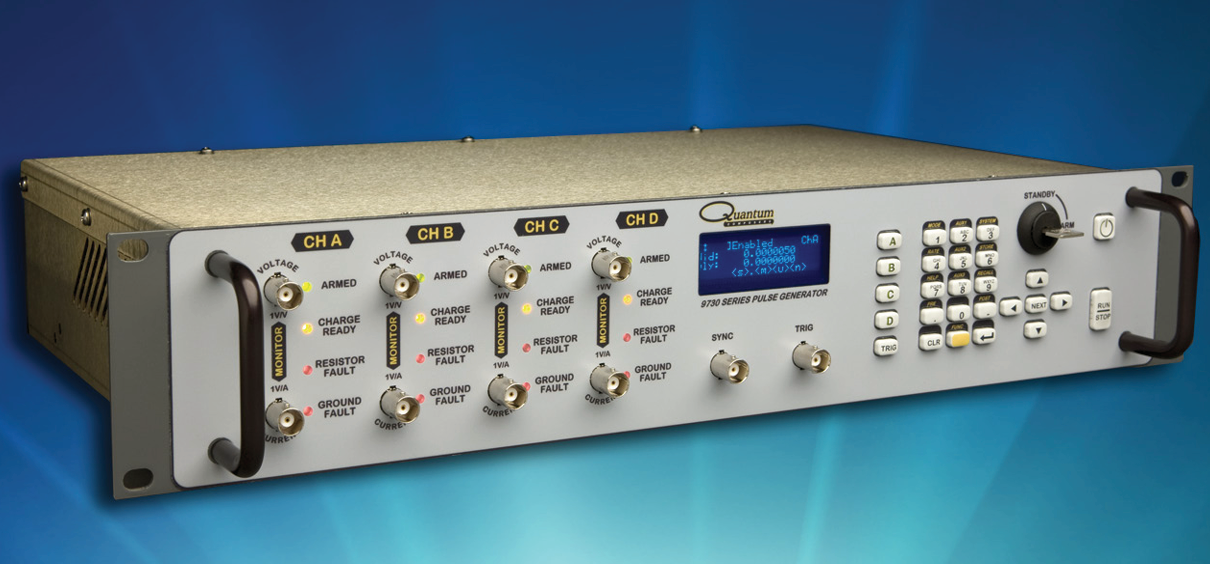

?安全聯鎖和按鍵式前面板接口

產品信息

標準功能

Model 9730 系列 專為 安全氣囊 和 火工品引爆裝置測試 設計，代表了當前最先進的 電流脈沖發生能力，并具有可調節性、操作簡便和可編程性等節省時間的特性。

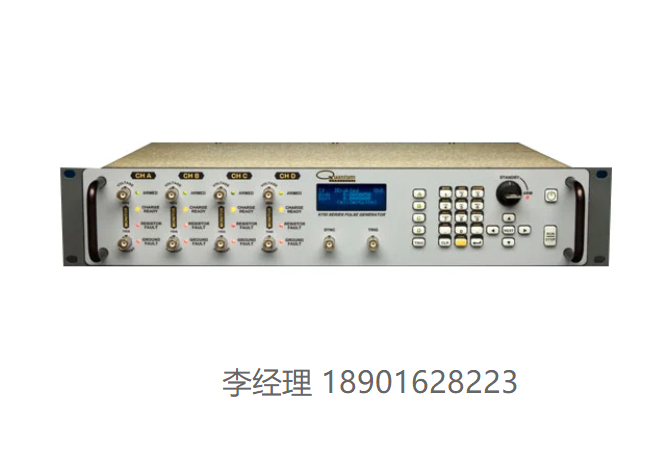

9730 采用 19 英寸 2U 機架式 設計，提供 2 通道或 4 通道 版本，支持 電流感應 和 電阻測量 功能。該設備特別適用于要求高精度和高重復性的應用。

該設備的特點包括高功能性、安全性，并能快速實現投資回報。
Model 9730 提供 多種測試模式，包括：

  • All-fire（全點火）
  • No-fire（不點火）
  • 電阻測量
  • 直流電流（DC Current）
  • 電容放電（Capacitor Discharge）
  • Bruceton 試驗
  • Neyer 試驗
  • 大電流測試（High Current）

該設備的性能和先進功能使其非常適用于 安全氣囊展開測試（點火管引爆） 或 點火器部署測試，并能以可靠、安全且可重復的方式執行。

主要功能

  • 最多 4 個獨立輸出，每個通道可單獨編程和控制
  • 每個通道最高可達 6A 輸出

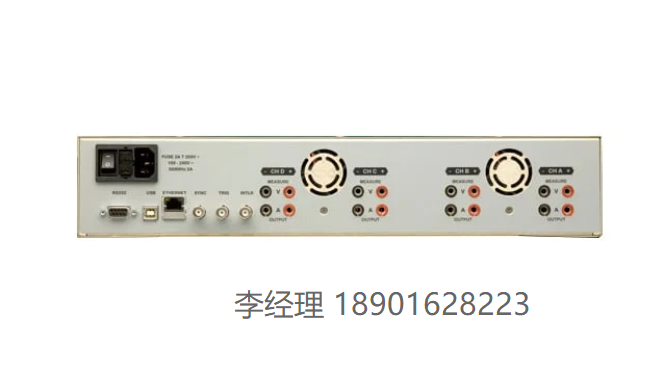

  • 前后面板均配備外部觸發輸入
  • 電流監測：
    • 設備輸出的電流可被實時監測
    • 監測信號通過前面板 BNC 接口輸出電壓波形
  • 電壓監測：
    • 監測被驅動負載的電壓
    • 監測信號通過前面板 BNC 接口輸出電壓波形
  • 可結合電流和電壓監測，計算瞬時功率和總能量
  • 安全性：
    • 前面板帶鑰匙的點火啟用開關
    • 機械和軟件互鎖保護
  • 支持 12 個存儲槽，可存儲完整的通道和系統配置
  • 符合 Bruceton 和 Neyer 試驗要求
  • 提供模擬信號，顯示電流和電壓變化
