感應熱成像系統ITS
Qi2 的感應熱成像系統 (ITS™) 是為檢查 F-15 垂直穩定器的鋁蜂窩結構復合材料而開發的，它是新一代瞬態熱成像系統，它使用導電材料的感應加熱來檢測缺陷。脫粘、分層和裂紋都很容易識別。與傳統的閃光熱成像相比，該設備更加緊湊，其更高的能效傳輸能夠檢測更小的缺陷。
飛機檢查
- 復合分層
- 蜂窩狀皮膚脫粘
- 進水
工業 NDI
- 疊層結構
- 復合結構
- 蜂窩結構
- 網格鎖定結構
- 保稅補丁/維修
- 涂層完整性
這個怎么運作
ITS™ 使用渦流感應的電流來提供一種可控且強大的方式來刺激材料，以供靈敏的紅外 (IR) 相機觀察。使用射頻加熱棒，電流將結構的溫度升高幾華氏度。

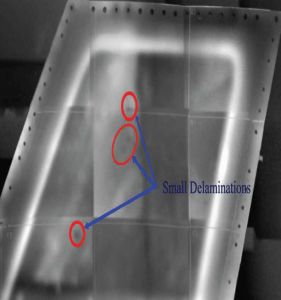

使用可檢測低至 0.08 華氏度的靈敏紅外攝像機，表面下的缺陷在表面溫度模式中表現為異常。
ITS™ 與閃光燈熱成像的比較
| 手電筒加熱 | ITS™ | ITS™ 的優勢 |
|---|---|---|
| 通過吸收增加到表面的熱量 | 電阻加熱內加熱量 | 更高分辨率 |
| 表面變化導致加熱不均勻 | 地下導體的感應加熱是均勻的 | 更容易解釋圖像 |
| 低能量耦合效率 | 高能量耦合效率 | 大面積快速檢測 |
