ramé-hart,接觸角配件,張力計配件，界面張力儀配件

ramé-hart,接觸角配件,張力計配件

型號如下：

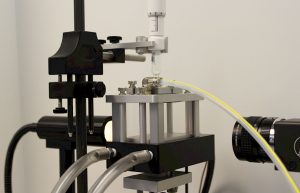

Peltier環境室
產品編號100-30

Peltier環境室利用Peltier效應的強大和靈活性。使用多級熱電模塊，該室能夠精確調節溫度從-50°C到150°C。溫度控制器包括在內，用于通過模塊調節直流電流，以實現并保持范圍內任何冷卻或升溫的溫度，精度達到0.1°C。Peltier模塊的額定壽命為100,000小時，具有長期可靠的使用壽命。在低溫情況下使用氮?dú)?，以防止冷凝結凍。如果您的實驗室沒有氮?dú)夤?yīng)，可以使用一個氮?dú)夤藓驼{(diào)節器套件。在冷卻循環期間，冰水通過室底循環，將多級模塊產生的熱量帶走。添加石英池進行液體/液體研究。Peltier環境室支持ramé-hart的每一款儀器。然而，請注意，溫度記錄功能需要DROPimage v2.7或更高版本。

Peltier環境室支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

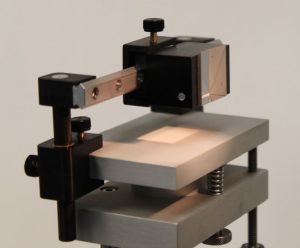

頂部光學成像套件
產品編號100-31

ramé-hart頂部光學成像套件設計用于添加到當前運行DROPimage Advanced v2.x的任何儀器上。該套件允許現有的角度計使用一種新穎而強大的頂部方法來測量接觸角。與傳統的側面視圖方法相比，這種方法的優勢在于可以更輕松地表征親水表面。傳統方法通常難以測量低接觸角（小于10°）。頂部方法涉及從上方捕捉三相線的圖像，然后基于其直徑和液滴體積計算接觸角。建議使用自動分配系統100-22。頂部方法的另一個優點是，即使周?chē)耐負浣Y(jié)構阻礙了傳統側面視圖方法所需的直接視線，它仍能很好地工作。測量距離命令還可用于精確測量線性距離。套件包括備用照明裝置以及光學反射器裝置和所有必要的軟硬件部件，用于在現有角度計上從頂部測量接觸角和距離。頂部光學成像套件僅適用于標準的ramé-hart樣品調平臺。如需在室內使用或其他應用，請聯系我們進行定制。

頂部光學成像套件支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

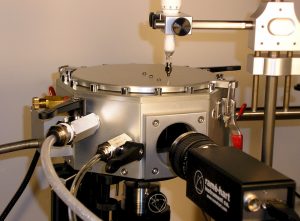

高級帶溫濕度控制的測試室
型號：100-26-TH

高級帶溫濕度控制的測試室型號100-26-TH為直徑最大可達6英寸的樣品提供控制環境。該測試室配備旋轉支撐、石英窗以供觀察、濕潤和干燥空氣進氣口、排氣口和壓力釋放口。溫度可以控制在高達230°C或者在85°C時加濕。濕度水平可調節在0%至100%之間。氣體部件已包括在內，并且配備有冷卻口，通過測試室底部循環水或制冷劑以加快冷卻速度或?qū)y(cè)試室溫度降至低于環境溫度。系統包含溫濕度控制器、超聲波加濕系統（用于冷霧）、干燥空氣泵和基于脫濕劑的干燥單元。此外，該模塊化設計支持額外定制。高級測試室適用于500型和590型，可選擇自動傾斜底座。

此測試室還提供僅溫度控制版本，型號為100-25-T。它包含與100-26-TH相同的所有功能，但不包括濕度控制。濕度控制可通過后期提供的升級套件（型號100-26-H-KIT）實現。

高級帶溫濕度控制的測試室支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

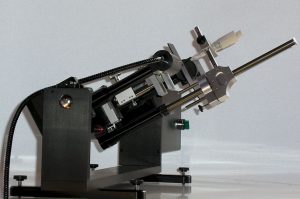

自動傾斜底座
型號：100-25-A

通過傾斜基板并允許液滴受重力影響而變形，可以輕松確定前進和后退接觸角。將ramé-hart測角儀安裝在可選的自動傾斜底座上，不僅可以?xún)A斜基板，還可以?xún)A斜整個儀器，完美保持光學到樣品的對準。這種技術極大地加快了這類測量的速度。自動傾斜底座完全由軟件驅動，并支持DROPimage Advanced v2.3及以上版本。使用此選項需要DROPimage Advanced軟件。

自動傾斜底座支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

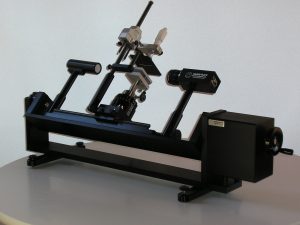

手動傾斜底座
型號：100-25-M

這個傾斜底座與型號100-25-A相同，不同之處在于它是手動驅動的，使用手搖曲柄進行操作。100-25-M可以通過升級套件（型號100-25-U）升級為自動版本。這個選項適用于ramé-hart所有當前一代儀器，非常適合測量前進和后退接觸角，以及確定接觸角滯后和滾動角度。

手動傾斜底座支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

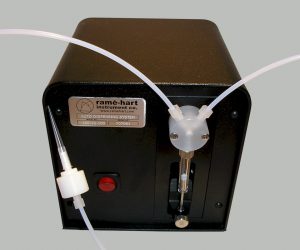

自動分配系統
型號：100-22

ramé-hart自動分配系統是一個由軟件驅動的工具，用于生成精確的懸滴和附滴，并特別適用于動態研究。點擊這里獲取更多信息。該選項適用于210型及以上型號，或已經進行了足夠升級的舊系統。290型和590型包括自動分配系統。還可以單獨使用與其他儀器的軟件。

自動分配系統支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590



振蕩器
型號：100-28

ramé-hart振蕩器與ramé-hart自動分配系統配合使用，可精確控制周期性振蕩形變懸滴和附滴，以及氣泡，用于使用DROPimage Advanced v2.4或以上版本測量表面膨脹彈性和粘度。振蕩器支持0至25赫茲的速度范圍，非常適合許多動態表面張力和表面流變學研究。

振蕩器支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

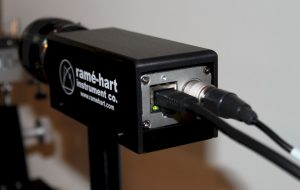

高速升級套件
型號：100-12-G1

100-12-G1高速升級套件可添加到任何配備DROPimage Advanced軟件的新系統（例如250型、260型、290型、500型和590型）。該套件包括一臺210幀每秒的高速數字?jǐn)z像機，配備高吞吐量千兆以太網接口。此外，該套件還包括升級到強大的工作站，具備足夠的處理能力和額外的內存，以處理高速視頻捕捉的高要求任務。DROPimage Advanced軟件v2.5包括用于捕捉和保存高速視頻至AVI文件的工具。視頻回放和重新計算功能允許實時分析單個幀或一系列幀，或在數據收集后進行分析。該套件設計用于添加到任何新系統中。有關升級現有儀器的信息，請致電或聯系我們。

高速升級套件支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590



U2系列750FPS超高速升級套件
型號：100-12-U2

100-12-U2 U2系列超高速升級套件可添加到任何配備DROPimage Advanced軟件的新系統（例如250型、260型、290型、500型和590型）。該套件包括一臺750幀每秒的超高速數字?jǐn)z像機，配備高吞吐量的USB3.0接口。此外，該套件還包括升級到一臺強大的個人電腦，具備足夠的處理能力和額外的閃存內存，以處理超高速率下的視頻捕捉的高要求任務。DROPimage Advanced軟件v2.5及更高版本包括用于捕捉和保存高速視頻至AVI文件的工具。視頻回放和重新計算功能允許實時分析單個幀或一系列幀，或在數據收集后進行分析。該套件設計用于添加到任何配備DROPimage Advanced軟件的新系統中。有關升級現有儀器的信息，請致電或聯系我們。

U2系列750FPS超高速升級套件支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

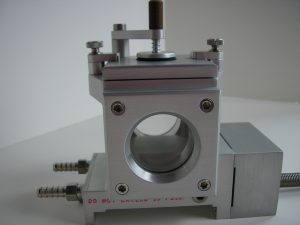

環境測試室
型號：100-07

環境測試室與ramé-hart任何型號100-00、260、500、590或790測角儀配合使用，可提供控制條件，用于研究接觸角、表面能量和表面張力。內置電加熱器可產生高達300°C的控制升溫條件，通過測試室底部循環適當冷卻劑可產生次環境溫度。為此目的提供相關配件，并提供其他用于大氣控制的配件。該測試室適用于真空使用，可承受高達0.6大氣壓的壓力。根據特殊請求，可提供定制設計的環境測試室。如果需要控制的升溫功能，此選項需要比例溫度控制器（型號100-50）。如果需要環境測試室100-07和比例溫度控制器100-50的組合，請訂購套件型號100-07-KIT。

此外，還提供石英池（型號100-07-50），用于液體/液體、倒置附滴和囚禁氣泡研究。還提供帶有舞臺組件的蓋子（型號100-09-10，如下圖所示），以便進行需要浸沒可調舞臺的高級研究。

環境測試室支持以下劃線標記的模型：90，190，210，250，260，290，400，500，590

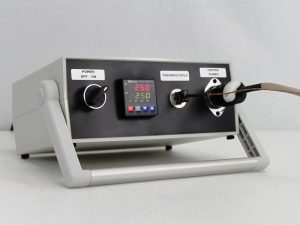

比例溫度控制器
型號：100-50

ramé-hart比例溫度控制器允許在環境溫度和300°C之間精確調節溫度，用于配合ramé-hart環境測試室型號100-07、升溫注射器型號100-11、ramé-hart帶溫度控制的高級測試室型號100-26-T*，以及ramé-hart高壓測試室型號100-08使用。有115V和230V兩個版本可供選擇。自2013年7月起，該產品配備了RS-485端口，與DROPimage Advanced v2.7或更高版本一起使用時可以進行溫度記錄。

*請注意，型號100-26-T和型號100-11的最高溫度限制為230°C。

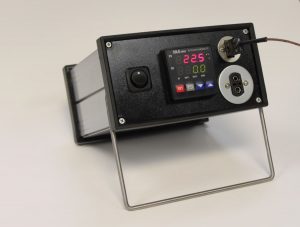

溫度記錄器
型號：100-32

ramé-hart溫度記錄器用于收集溫度數據，并與DROPimage Advanced軟件（v2.7或更高版本）通信，以便在時間依賴實驗中進行溫度記錄。熱電偶（需另行購買）收集溫度數據，通過與個人電腦的串行連接進行數據通信。

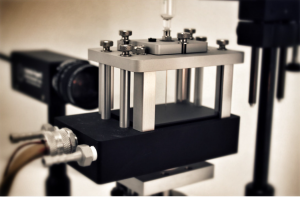

加熱環境電池
型號：100-33

加熱環境電池可添加到任何ramé-hart儀器（現有或舊型號）。該電池提供高達300°C的溫度控制。包括溫度控制器（100-50）。冷卻口包括在內，用于循環冷卻水或冷卻劑，以快速降溫或降至低于環境溫度。使用DROPimage Advanced v2.7或更高版本可選的溫度記錄功能。

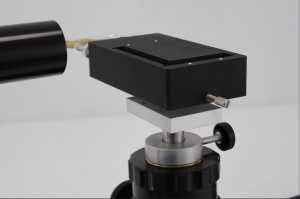

熱板
型號：100-33-HP

熱板選件可以添加到任何ramé-hart儀器上，提供一個溫度控制高達300°C的加熱樣品臺。此選件包括溫度控制器（100-50），以實現0.1°C的精度控制。冷卻口包括在內，可循環冷卻水或冷卻劑，以快速降溫或降至低于環境溫度。使用DROPimage Advanced v2.7或更高版本可選的溫度記錄功能。

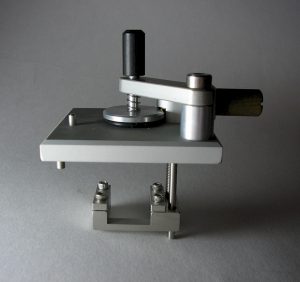

帶有平臺的測試室蓋子
型號：100-09

帶有舞臺的測試室蓋子替換了環境測試室型號100-07配備的標準蓋子，內含一個外部可調節的基板舞臺，可用于研究基板兩側的附著液滴（正向和倒置），或者基板下方的囚禁氣泡。基板夾緊裝置還可適應薄膜研究。蓋子配備O形密封圈，與升溫注射器100-11接口連接。

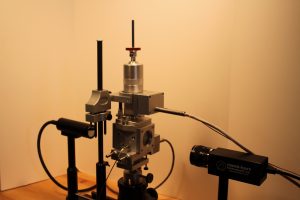

高溫注射器
型號：100-11

高溫注射器可用于形成具有高達230°C熔點的材料的液滴?？膳c測試室100-07和蓋子100-09配合使用，進行受控環境研究。測試材料僅與玻璃和不銹鋼接觸。包括溫度控制器型號100-50。此配件非常適用于具有高熔點的液體，如焊料和聚合物。包含一個可更換的注射器組件和一個針頭。

請注意，高溫注射器目前已停產。請聯系我們以獲取備選解決方案建議。我們繼續為現有的高溫注射器提供備件庫存。

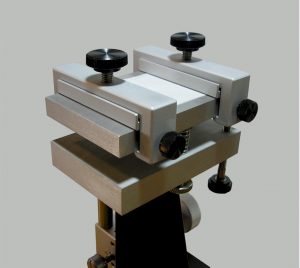

薄膜夾具
型號：100-15

薄膜夾具以一對的形式提供，并直接安裝在任何ramé-hart測角儀的調平臺工作表面上。它們的作用是保持薄膜類型基板的平整度，同時在使用傾斜底座評估前進和后退接觸角時，也可以用于固定樣品到平臺上。

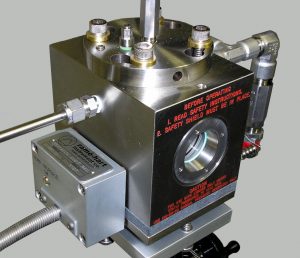

高壓測試室
型號：100-08

使用ramé-hart測角儀配合此配件，可在高達68大氣壓和溫度達到230°C的條件下進行液體/液體或液體/液體/固體研究。通過內置電加熱器產生升高溫度。液體壓力由連接到測試室的靜態加壓系統生成。該測試室包含一個外部可調節的基板定位舞臺。此高壓測試室僅適用于非危險液體。

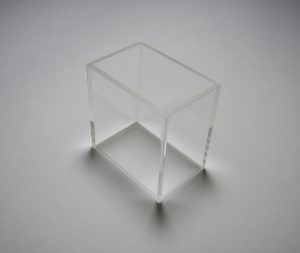

石英池
型號：100-07-50

這款石英池選件包含在環境固定裝置型號100-14中，并可作為該選件的更換部件訂購。石英池還設計用于環境測試室型號100-07、高級測試室型號100-26和Peltier環境測試室型號100-30內工作。當不需要舞臺時，它也可以單獨用于液體/液體和液體/氣體研究。內部容積為45毫升。

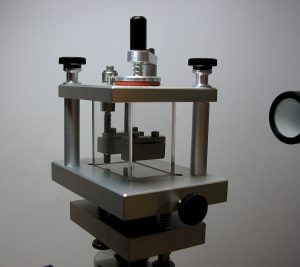

環境固定裝置
型號：100-14

此配件專為液體/液體研究設計，包括囚禁氣泡、倒置和懸掛懸滴，以及常規和倒置附滴。我們標準的石英池（型號100-07-50）包括在內，提供無失真的視野。配備懸掛舞臺，用于固定固體基板和/或?qū)⑵浣胧⑷萜髦械拇罅恳后w中。舞臺高度可外部調節，整個固定裝置可輕松拆卸進行清洗。所有金屬部件均為不銹鋼或陽極氧化鋁。

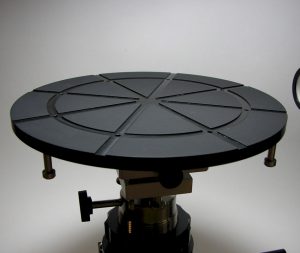

旋轉晶圓支架
型號：100-21-xx

旋轉晶圓支架用于保持4英寸、6英寸、8英寸、10英寸、12英寸和13.625英寸直徑的晶圓的平整度和位置，以實現無污染的接觸角讀數并保持平整度。每個晶圓支架都經過手工研磨，具有高容差。支架包含一個旋轉舞臺盤，以1°為間隔刻度，并設有用于創建適當吸附的位移孔。晶圓支架直接安裝在接觸角測量?jī)x的調平舞臺上。400型號支持并包含8英寸晶圓支架（也可添加其他尺寸）。190、210、250和290型號僅支持4英寸晶圓支架。較大尺寸的支架可能需要升級套件，以擴展攝像機的工作距離并延長微量注射器的固定裝置。我們提供包含所有必要部件的套件。

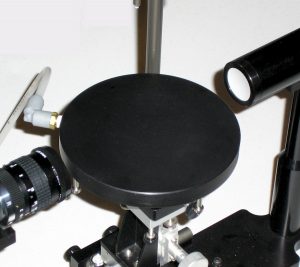

真空卡盤支架
P/N 100-21-VCx

這款直徑為6英寸或8英寸的旋轉真空卡盤支架在進行表面研究時能夠固定大型薄膜和其他柔性基材。適用于100-00、300、400和500型號設備。需要連接真空源。

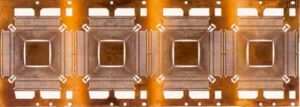

引線框架支架
P/N 100-23

這款配件用于保持引線框架的平整和位置，以便實現準確的接觸角測量。每個測試表面的精確定位可輕松完成。該支架直接安裝在接觸角測量?jī)x的平臺上。我們的制造設施可以輕松滿足各種引線框架的尺寸要求。

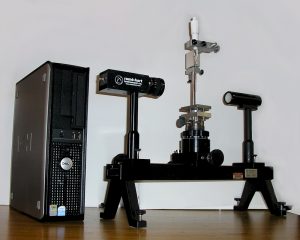

成像升級套件
P/N 100-12-U4-UPG

ramé-hart公司已經有60多年的接觸角工具制造經驗。許多傳統儀器，特別是配備手動顯微鏡的100-00型號仍在使用中。我們的手動至自動成像套件（P/N 100-12-U4-00-UPG）提供了升級傳統儀器至當前一代儀器所需的所有組件。我們?cè)黾恿薝4系列520幀/秒超高速數字?jǐn)z像機、DROPimage Pro軟件、PC和LCD屏幕，以及所有必要的組件，將傳統工具轉換為當前一代工具，讓您能夠保護投資同時跟上成像和軟件技術的進步。為了提供確切的報價，建議您通過電子郵件發送系統的快照，以便我們確定是否需要安裝套件的其他升級或組件。請聯系我們獲取更多詳細信息和當前價格。

我們還有另一個升級套件（P/N 100-12-U4-UPG），可以將任何傳統模擬攝像系統升級為當前一代操作速度為傳統設計的4到10倍的數字系統。該套件包括我們的U4系列520幀/秒超高速數字?jǐn)z像機子系統，并包括升級至當前版本的DROPimage。

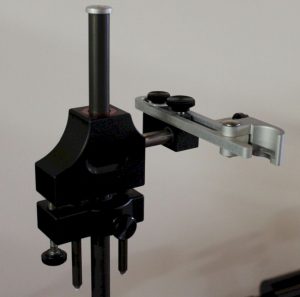

微量注射器固定裝置*
P/N 100-10

微量注射器固定裝置有助于快速而精確地形成懸滴和坐滴。在放置坐滴后，注射器可以輕松從視野中擺動。它會回到其精確的工作位置，以便放置下一個滴液?；蛘?，它可以保持在工作位置，使用戶可以持續向坐滴中添加或抽取液體，以形成前進或后退接觸角。這個附件現在已包括在所有ramé-hart接觸角儀系統中，但對于那些不包括此附件的傳統儀器用戶，可以作為選擇性配件購買。請注意，微量注射器固定裝置支持手動微量注射器組件（P/N 100-10-20）、手動注射器（P/N 100-10-52）及其適配器（P/N 100-10-51），以及自動分配系統（P/N 100-22）的任何可用適配器。
