RWP-003-4X

Raptor Nest?4 RWP-003燕尾固定裝置 3.8“ Dia.BC

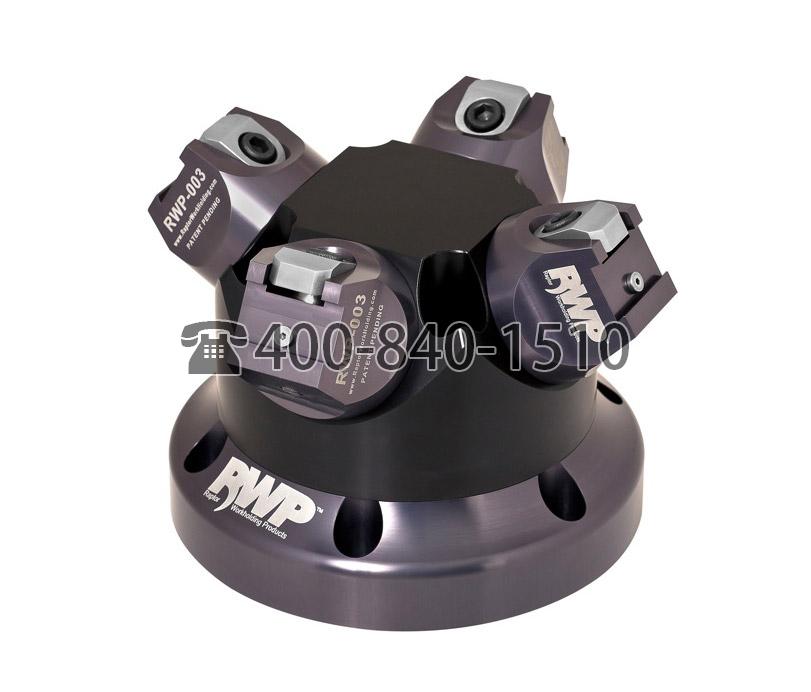

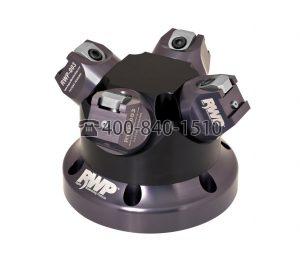

RWP-003-4X Raptor Nest使用四個RWP-003燕尾固定裝置。該夾具專為五軸加工應用而設計，可讓您同時夾持四個工件。不包括所示的安裝基座（RWP-203適配器）。RWP-003-4X猛禽巢將安裝到我們的任何標準適配器和冒口。

燈具由7075-T6511鋁制成。

固定夾由17-4不銹鋼制成。

*??典型的工件尺寸尺寸（長x寬x高）：從：1.273“ x 1.3” x 0.50“到：3.0” x 3.0“ x 3.0”

專利設計。專利US8,672,310 B2

基本尺寸：

說明和準則：

• 必須使用隨附的螺釘將固定裝置牢固地固定在托盤或工作臺上。
• 除了提供的確切物品外，請勿更改或更換任何螺釘，彈簧或夾具。
• 僅將夾具擰緊至公布的扭矩極限。不要超過扭矩限制。雖然對于大多數應用來說，擰緊可以簡單地通過使用隨附的T型扳手來完成，但始終建議使用扭矩扳手，直到您為應用確定合適的扭矩壓力為止。根據工件的尺寸和所切割的材料，您可能需要調整夾緊壓力。絕對不建議對夾具施加過低或過大的扭矩，因為這會導致夾具或夾具故障。
• 用燕尾榫加工工件時，務必遵循我們的草圖。否則可能會導致工件松動或損壞夾具。密切注意草圖上所需的尺寸和半徑要求。
• 不遵守這些說明可能會導致人身傷害，工件，工具，固定裝置和/或機器損壞。
