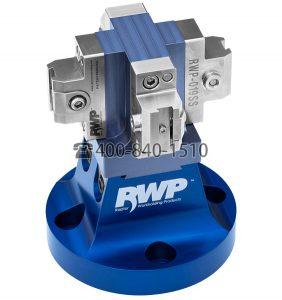

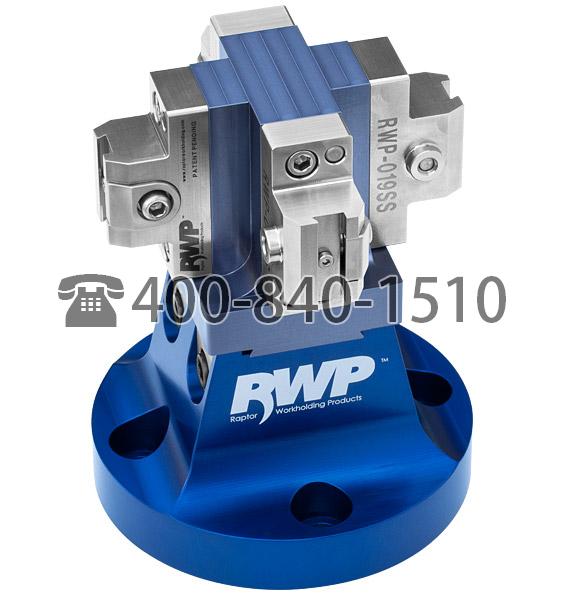

RWP-019-4X90T

90 degree tombstone 4 RWP-019SS燕尾夾具，帶1.5英寸燕尾底座

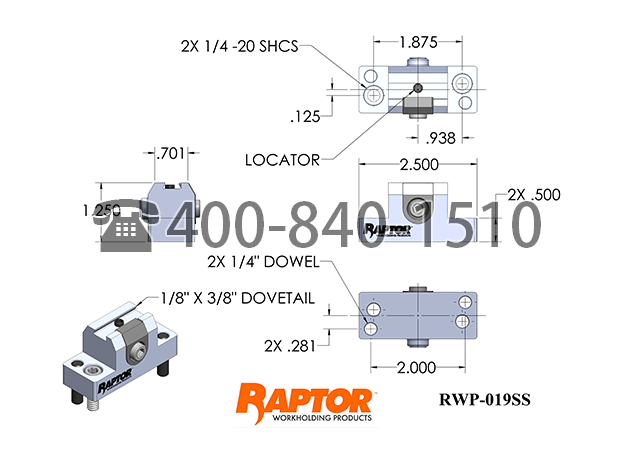

利用（1）RWP-215本體加上（4）RWP-019SS RWP-019-4X90T由7075鋁制底座制成，四個RWP-019SS固定裝置由17-4不銹鋼制成。

固定夾由17-4不銹鋼制成。

此Raptor Nest墓碑安裝在以下1.5英寸燕尾槽夾具的頂部：RWP-001，RWP-001SS，RWP-004，RWP-013，RWP-013SS，RWP-026。

*??典型工件尺寸尺寸（長x寬x高）：從：1.25“ x 0.990” x 0.50“到：2.50” x 2.50“ x 2.50”

專利設計。專利US8,672,310 B2

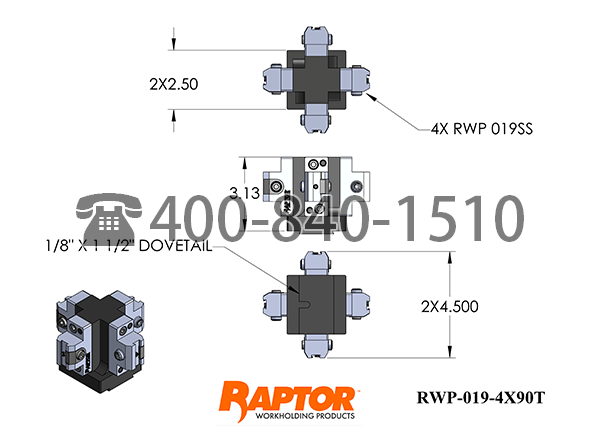

基本尺寸：

說明和準則：

• 必須使用隨附的螺釘將固定裝置牢固地固定在托盤或工作臺上。
• 除了提供的確切物品外，請勿更改或更換任何螺釘，彈簧或夾具。
• 僅將夾具擰緊至公布的扭矩極限。不要超過扭矩限制。雖然對于大多數應用來說，擰緊可以簡單地通過使用隨附的T型扳手來完成，但始終建議使用扭矩扳手，直到您為應用確定合適的扭矩壓力為止。根據工件的尺寸和所切割的材料，您可能需要調整夾緊壓力。絕對不建議對夾具施加過低或過大的扭矩，因為這會導致夾具或夾具故障。
• 用燕尾榫加工工件時，務必遵循我們的草圖。否則可能會導致工件松動或損壞夾具。密切注意草圖上所需的尺寸和半徑要求。
• 不遵守這些說明可能會導致人身傷害，工件，工具，固定裝置和/或機器損壞。
