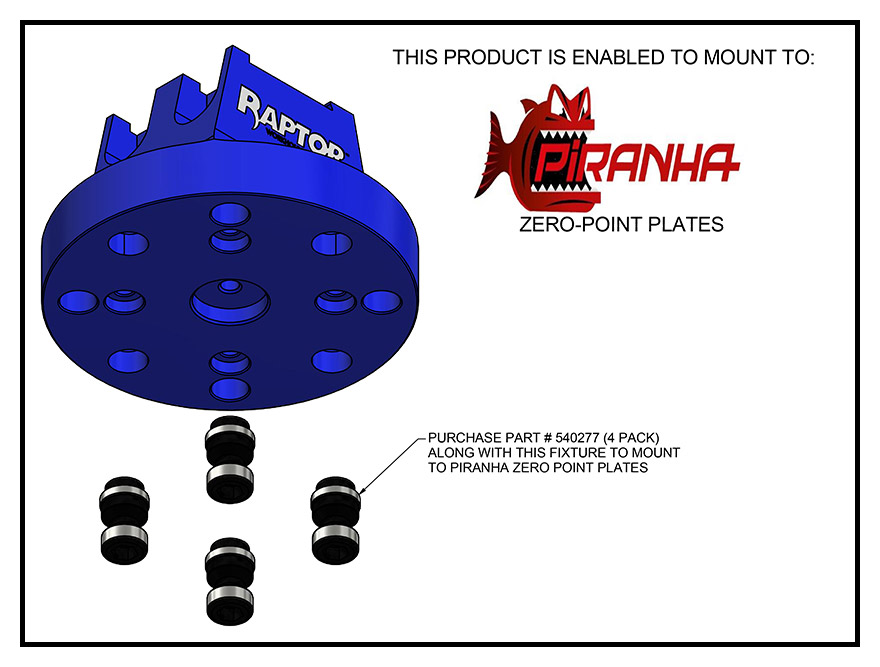

Raptor Dovetail夾具用于在四軸和五軸數控機床上固定零件。夾具提供剛性夾緊，同時暴露工件的五個面——大多數功能可以在一次操作中完成。我們獨特的Raptor Dovetail彈簧加載夾具只需要1/8〃的材料即可固定工件。這意味著更少的浪費，更容易的準備和沒有失真。您用一個燕尾榫準備所有零件，并為每個零件使用相同的夾具。簡單、堅固、高效。該部件經過改進，能夠安裝到Piranha零點板上。詳見關鍵尺寸圖。

*注：此部件是Matsuura MAM72-35V英制工作臺/托盤配置的直接安裝件。如果您有公制版本，請訂購零件號RWP-001-Metric

專利設計。專利US8672310 B2

固定裝置必須使用提供的螺釘固定在托盤或工作臺上。

不要用所提供的確切物品以外的任何東西更改或更換任何螺釘、彈簧或夾子。

卡箍必須在120到175英寸磅的扭矩之間擰緊。不得超過175英寸磅。雖然對于大多數應用，只需使用提供的T型手柄扳手即可完成擰緊，但始終建議使用扭矩扳手，直到您為應用建立了合適的扭矩壓力。根據工件的尺寸和切割材料，您可能需要調整夾緊壓力。決不建議對夾具施加過小或過大的扭矩，因為這會導致夾具或夾具故障。

當用燕尾榫加工工件時，遵循我們的草圖是至關重要的。否則可能導致工件松動和/或損壞夾具。請密切注意草圖上所需的尺寸和半徑要求。

不遵守這些說明可能會導致工件、工具、夾具和/或機器受傷或損壞。
