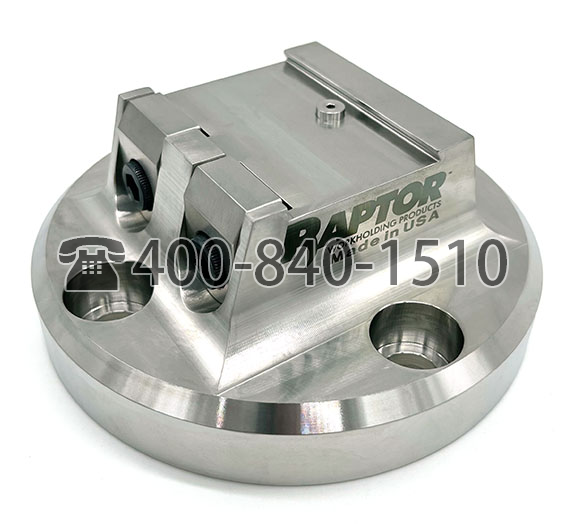

RWP-013SS

Stainless Steel 1.5″ Dovetail Fixture 3.8″ Dia. BC

燕尾夾具

RWP-013SS 是 17-4 不銹鋼 1.5″ 燕尾槽夾具

最小工件尺寸：2.35 英寸長 x 2.35 英寸寬 x 0.50 英寸高

最大工件尺寸：6.75 英寸立方體（最大 30 磅）

夾具更換套件：RWP-KIT-301SQ（夾具材料為 17-4 不銹鋼）

燕尾寬度：1.5“

燕尾榫厚度：0.125″

夾具直徑：4.970″

夾具高度：2.0“

螺栓圓直徑：3.800″（猛禽接口）

食人魚零點自適應：是（訂購 4 件套件＃540277）

推薦刀具：RWP-DC403U、RWP-DC404C、RWP-DC407C 或 RWP-DC408C

Raptor Dovetail Fixtures 用于在四軸和五軸 CNC 機床上固定您的零件。夾具提供剛性夾持，同時暴露工件的五個面——大多數特征可以在一次操作中完成。我們獨特的 Raptor Dovetail 彈簧加載夾具只需要 1/8 英寸的材料來固定工件。這意味著更少的浪費、更容易的準備和不變形。您用一個燕尾榫準備所有零件，并為每個零件使用相同的夾具。簡單、強大、高效。這部分已經過改進，可以安裝到食人魚零點板上。有關詳細信息，請參見關鍵尺寸圖。
