RWP-019-4X45T燕尾夾固定裝置，帶1.5〃燕尾底座

采用1個RWP-216閥體加4個RWP-019SS。RWP-019-4X45T由7075鋁底座制成，四個RWP-019SS夾具由17-4不銹鋼制成。

固定裝置必須使用提供的螺釘牢固地固定在托盤或桌子上。

除提供的確切項目外，不得更改或更換任何螺釘、彈簧或夾具。

卡箍必須在120至175英寸-磅的扭矩范圍內擰緊。不要超過175英寸磅。雖然對于大多數(shù)應用，擰緊可以通過使用提供的T形手柄扳手來完成，但始終建議使用扭矩扳手，直到為應用建立正確的扭矩壓力。根據(jù)工件的尺寸和被切割的材料，您可能需要調整夾緊壓力。不建議將夾具的扭矩過低或過高，因為這將導致夾具或夾具故障。

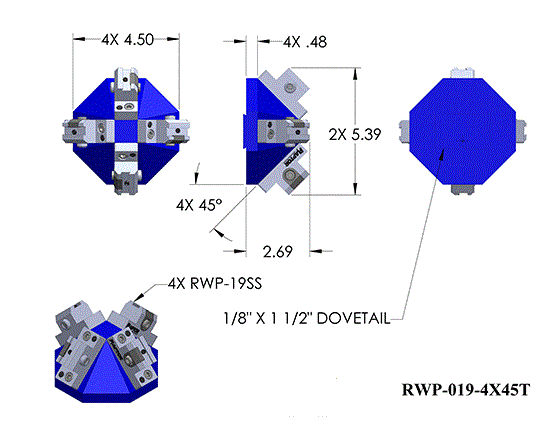

當用燕尾榫加工工件時，遵循我們的草圖是至關重要的。否則可能會導致工件松動和/或夾具損壞。密切注意草圖上要求的尺寸和半徑要求。

不遵守這些說明可能會導致工件、工具、夾具和/或機器受傷或損壞。
