RdF corporation,27650,27160,RdF熱流傳感器,用于測量通過任何表面的熱傳遞（增益或損失）
RdF 持續擴展其專有薄膜熱電堆傳感器的能力，提供多種現成配置，用于測量通過任何表面的熱傳遞（增益或損失）。已經生產了數百種 OEM 和特種用途的配置，因此，請聯系我公司的應用工程師，獲取此類非傳統但重要測量的幫助。
詳細了解該測量方法及 RdF 不可或缺的標定，請參閱應用說明：《簡化的熱流測量方法》。
微薄膜熱流傳感器
Micro-Foil? 熱流傳感器
本數據表介紹了在研究應用中有著長期使用歷史的表面貼裝型號，以及具有高靈敏度的新型小尺寸傳感器。新技術提供了可互換的輸出，適用于商業應用。在大多數尺寸中，提供了在更高靈敏度和更快響應之間的選擇。此處包含了對該測量方法的簡介。
- 18 種薄型、柔性表面貼裝型號，其中 13 種配有表面熱電偶。
- 型號 27650：水冷實驗室標準熱流量計，具有寬范圍和超快響應。
用于精確測量通過任何材料表面的熱傳遞（熱損失或熱增益）
- 適用于所有熱傳遞方式，包括輻射、對流和傳導。
- 提供獨特的全范圍尺寸，從 1206 表面元件尺寸到大面積陣列。
- 線性毫伏輸出，提供熱傳遞速率。
- 可以輕松地附著在任何平坦或彎曲的表面上，且完全無侵入性。
- 雙功能型號可以同時測量熱傳遞和表面溫度。
- 低成本型號，具有可互換輸出，適用于商業應用（例如型號 27160，更多信息見數據表 HFS-C，包括大面積傳感器陣列）。
- 工作溫度范圍從 -300°F（-184°C）到 500°F（260°C）。
- 獨特的廣范圍、超快速響應水冷實驗室標準。
適用的熱學研發、測量和控制應用
- 確定材料的熱學性能。
- 飛行和地面測試中的熱傳遞，通過機載傳感器在被動散熱器上的測量。（數據表 SP-002：熱傳感器、熱量計/輻射計中的示例）
- 飛機材料的防火安全測試傳感器，安裝在水冷散熱器上。（型號 27650）
- 空氣動力學風洞研究。
- 熱應力分析。
- 結構熱傳遞監測。
- 熱處理、軋鋼廠和玻璃生產中的過程控制。
- 早期警報信號引導可測溫度變化，從而增強控制能力。
- 測量人體有氧活動。
- 驗證 HVAC 設計并改善 EMCS 性能。

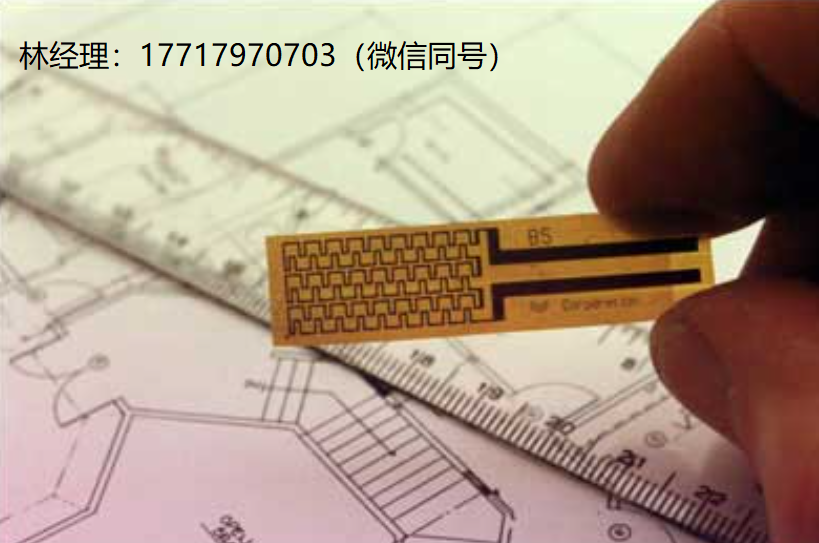

工業商業熱流傳感器
工業/商業熱流傳感器
該設計提供了 Micro-Foil? 性能，并以最低成本的表面傳感器形式提供。此傳感器可互換使用，適用于商業用途。還提供最長可達 10 英寸的傳感器條，可同時測量小于 1/2 英寸增量的熱流，并可沿長度方向測量，這是一種獨特的設計。
- 27160 – 0.465 英寸寬，1 英寸有效長度熱流傳感器，額定工作溫度為 150°C（300°F），可選陣列。
RdF 型號 27160 熱流傳感器 是一種差分熱電堆傳感器。熱量通過經過校準的聚酰亞胺膜時，會產生一個小的溫度差（參見熱阻抗特性）。信號與溫度差和熱電堆中的接點數量成正比。
特點
- 低熱阻抗
- 高靈敏度
- 快速響應
- 寬溫度范圍
- 薄且靈活
應用包括
- HVAC（暖通空調）
- 醫療
- 結構分析
- 設備分析
- 安全
RdF 新型低成本平面熱流傳感器能夠自生成可互換的線性毫伏（mV）熱流測量值，適用于通過所有方式的熱傳遞：對流、傳導或輻射。輸出極性定義了所測熱流的方向，最高可測量至 150°C。獨特的特點包括可互換的毫伏輸出和適用于層壓或表面貼裝的密封配置。邊緣連接可以進行焊接，也可提供粘合背面和可尋址的大面積傳感器陣列。溫控系統可以通過在溫度發生變化之前反應熱流變化來增強控制能力。樓宇控制系統可以實時反應太陽和風荷載的變化。
RdF 的 Micro-Foil? 熱流傳感器 具有真實的等溫特性。由于其極薄的結構（低熱阻抗），熱損失保持在最低水平，可以獲得高精度的讀數。毫伏（mV）輸出與通過傳感器厚度的熱流成正比。其靈敏度由熱屏障的厚度和傳感器內熱電偶接點的數量控制。
