意大利 RE Elettronica驅動器,無刷驅動器,緊湊型 BRH

驅動器

我們生產各種驅動器以滿足各種需求：從機床的運動控制到自動化，再到用于風扇和泵等特定應用的無傳感器無刷控制。我們的驅動器適用于各種類型的傳感器：編碼器、旋轉變壓器、帶霍爾傳感器的轉速計交流發電機。

一般特性

機械特性

3 單板驅動器完全封閉在金屬罩中，帶有冷卻散熱器，作為承重部件。格式是一本 “書”，允許占用極其有限的空間。外部接口由 1 個接線端子組成，其中 5 個電源極分別用于電源和電機相位，兩個 9 針插座連接器用于速度和位置的控制和反饋信號。該圖顯示了驅動器的物理尺寸：

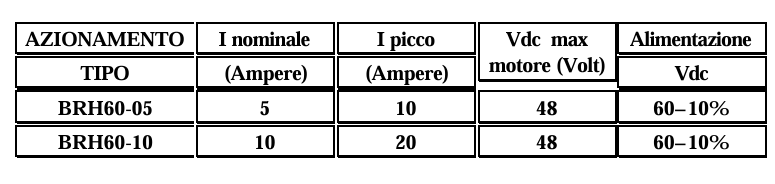

可用尺寸

電氣特性

? 四象限雙向“PWM”脈寬調制開關驅動器，具有高響應速度，通過三相 MOSFET H 橋制成。

? 梯形操作。

? 60Vdc ±10% DC 電源。

? 雙回路調節，電機每相都有速度和電流調節。

? 位置反饋可以通過霍爾探頭或編碼器獲得。

? 可從編碼器獲得速度反饋。

? 使用來自 CN、電位計或其他信號源的模擬 ±10V 信號進行控制。

? 工作頻率 20khz。

? 截止頻率 >600 Hz（響應時間小于 16ms）。

? 差分模擬速度輸入。

? 可重置的速度偏移。

? 輸入阻抗 20Kohm。

? 溫度范圍為 0° 至 40°C。

? 浪涌電流 （I 峰值） 等于額定電流的兩倍，持續 2 秒。

? 可以在速度參考上插入斜坡。
