激光三角測量傳感器
- 尺寸和位移測量
- 2 mm 至 2.5 m 范圍
- ±1 um 測量誤差
- 160 kHz 采樣頻率
- 基于 BLUE 和 IR 激光器底座的傳感器
這些傳感器用于非接觸式測量和檢查位置、位移、尺寸、表面輪廓、變形、振動、分揀和傳感技術對象，以及測量液體和散裝材料的液位。

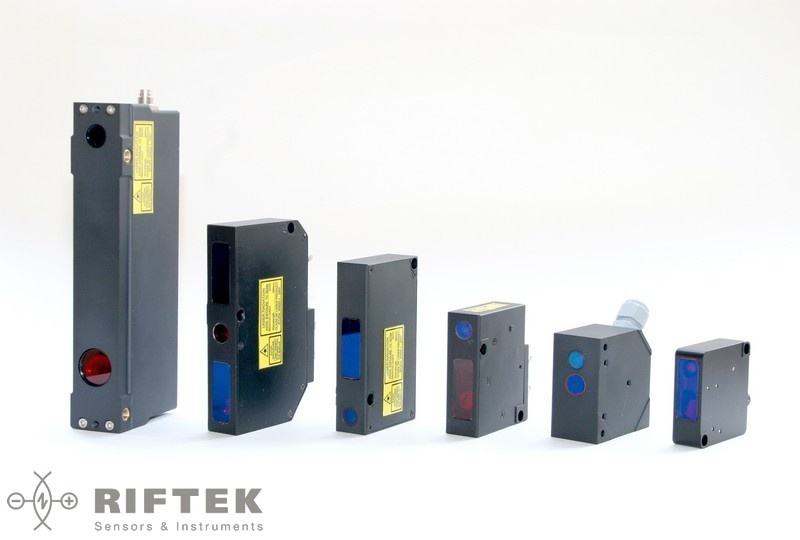

該系列包括七系列型號：
RF603?— 工作范圍為 2 至 1250 mm 的通用傳感器。
RF603HS?— 高速傳感器;
RF609、RF609Rt、RF609-Wi-Fi?— 激光探頭;
RF600?— 大底座和遠程傳感器;
RF605 — 緊湊型傳感器;
RF602?— 超緊湊型傳感器;
RF60i?— 用于路面輪廓和紋理測量的專用激光傳感器。
RF603HS?— 高速傳感器;
RF609、RF609Rt、RF609-Wi-Fi?— 激光探頭;
RF600?— 大底座和遠程傳感器;
RF605 — 緊湊型傳感器;
RF602?— 超緊湊型傳感器;
RF60i?— 用于路面輪廓和紋理測量的專用激光傳感器。
傳感器的工作原理基于光學三角測量原理。半導體激光器 1 的輻射通過透鏡 2 聚焦到物體 6 上。物體反射的輻射由透鏡 3 收集到線性 CCD 陣列 4 上。信號處理器5（signal processor）從陣列4（array）上的光點位置計算到物體的距離。
RF603 系列 – 多功能激光傳感器
提供 26 種型號：
- 可選紅色或藍色激光二極管；
- 多種激光功率，適用于室內或室外應用；
- 雙筒傳感器，支持激光掃描。
技術參數：
- 測量范圍（毫米）：2 至 1250
- 線性度（% F.S.）：±0.05
- 測量速率（千赫茲）：9.4
- 尺寸（毫米）：65 x 57 x 20
- 重量（克）：100
RF602 系列 – 超緊湊激光傳感器
提供 6 種型號：
- 獨特的尺寸、性能和工作范圍組合
- 可選紅色和藍色激光二極管
技術參數：
- 測量范圍（毫米）：10 至 500
- 線性度（% F.S.）：±0.05
- 測量速率（千赫茲）：9.4
- 尺寸（毫米）：39.5 x 30.5 x 17
- 重量（克）：40
RF603HS 系列 – 高速三角測量傳感器
提供 25 種型號：
- 通用型高速激光傳感器，采用緊湊外殼設計
- 可選紅色和藍色激光二極管波長
- 非常適合捕捉快速事件和道路輪廓測量
技術參數：
- 測量范圍（毫米）：2 至 1250
- 線性度（% F.S.）：±0.1
- 測量速率（千赫茲）：160
- 尺寸（毫米）：65 x 57 x 20
- 重量（克）：110
RF609 (RF609Rt) 系列 – 用于孔洞檢測的激光探頭
提供 4 種型號：
- 專為孔洞幾何測量設計的特殊傳感器
- 測量直徑（毫米）：從 9 起
- 內徑測量精度（微米）：±2
- 測量速率（千赫茲）：9.4
- 重量（克）：從 40 起
RF600 系列 – 遠距離/大基座激光傳感器
提供 12 種型號：
- 測量范圍可達 2.5 米
- 多種偏移距離，滿足定制應用需求
- 可選藍色激光二極管波長，適用于測量高溫物體
技術參數：
- 測量范圍（毫米）：10 至 2500
- 線性度（% F.S.）：±0.1
- 測量速率（千赫茲）：9.4 或 70
- 尺寸（毫米）：170 x 61 x 31
- 重量（克）：500
RF605 系列 – 緊湊型激光傳感器
提供 4 種型號：
- 具有優異性價比的傳感器
技術參數：
- 測量范圍（毫米）：50 至 500
- 線性度（% F.S.）：±0.1
- 測量速率（千赫茲）：2
- 尺寸（毫米）：50 x 50 x 17.5
- 重量（克）：60
RF60i 系列 – 用于路面輪廓和紋理測量的專用激光傳感器
提供 6 種型號的傳感器，具有以下特點：
- 圓形激光光斑，直徑小于 1 毫米
- 高抗太陽輻射能力
- 在潮濕表面上穩定運行
技術參數：
- 測量范圍（毫米）：最大 1000
- 線性度（% 測量范圍）：±0.03
- 測量速率（赫茲）：最高 70000
- 尺寸（毫米）：
- RF603P：65 x 50 x 20
- RF607：89 x 55 x 28
- RF603Txt：62 x 60 x 20
- 重量（克）：
- RF603P：100
- RF607：150
- RF603Txt：100
