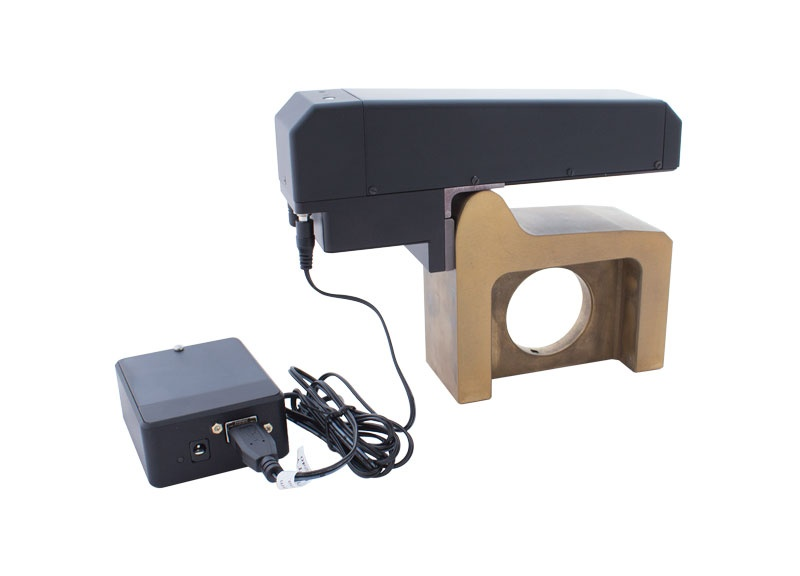

鐵路車輪輪廓測量儀
該激光輪廓儀用于測量鐵路車輪法蘭的幾何參數（厚度、斜度、高度）、輪緣/輪胎厚度，并獲取車輪滾動表面的完整輪廓。
設備配備數據庫和軟件包，用于存儲和處理輪對的磨損數據。
IKP-5 系列
測量范圍（毫米）：
- 法蘭高度：20…45
- 法蘭厚度：20…50
- 法蘭斜度：1…15
- 輪緣厚度：36…100
測量誤差（毫米）：
- 法蘭高度：±0.05
- 法蘭厚度：±0.05
- 法蘭斜度：±0.1
- 輪緣厚度：±0.1
平均測量時間：?4 秒
IKP-5-short 系列（適用于有軌電車車輪）
測量范圍（毫米）：
- 法蘭高度：20…45
- 法蘭厚度：20…50
- 法蘭斜度：1…15
- 輪緣厚度：22…52
測量誤差（毫米）：
- 法蘭高度：±0.05
- 法蘭厚度：±0.05
- 法蘭斜度：±0.1
- 輪緣厚度：±0.1
平均測量時間：?4 秒
IKP-5-Super-short 系列（適用于有軌電車車輪）
測量范圍（毫米）：
- 法蘭高度：20…45
- 法蘭厚度：20…50
- 法蘭斜度：1…15
測量誤差（毫米）：
- 法蘭高度：±0.05
- 法蘭厚度：±0.05
- 法蘭斜度：±0.1
平均測量時間： 4 秒
鐵路車輪輪廓測量儀 IKP-5 系列（2017 款）規格說明
| 參數名稱 | 數值 |
| 測量范圍 | |
| 翼緣高度、mm 翼緣厚度、mm 翼緣斜率、mm 輪輞厚度、mm 直徑（計算方法）、mm | 20…45 20…50 1…15 36…100 （30…90） 400…1400 |
| 測量誤差 | |
| 翼緣高度、mm 翼緣厚度、mm 翼緣斜率、mm 輪輞厚度、mm 直徑、mm | ± 0,05 ± 0,05 ± 0,1 ± 0,1 ± 0,1 |
| 指示的離散性 | |
| 所有參數，mm | 0,01 |
| 輪廓測量范圍，mm | 145 |
| 輪廓形成的離散性，不比 mm 差 | 0,025 （個人資料 5800 分） |
| 數字讀出設備 （PDA） 尺寸，mm | 112,5×95,5×22,7 |
| 激光掃描模塊尺寸，mm | 標準：214×156×54 短：201×114×54 超短：213,5×90×54 |
| 電源（激光掃描模塊） | 3,7V， 鋰離子充電電池 5400mAh 用于標準 IKP，2400mAh 用于短電池和 S 電池 |
| 電源 （PDA） | 3,7V 鋰聚合物電池 3300mAh |
| 測量時間，s | 自適應， 取決于表面質量， 4 平均 |
| 電池充電前可進行的測量次數不少于 | 標準 IKP 為 5000，短路和超短路為 2200 |
| 激光模塊電池壽命 | 500 萬次測量循環 |
| PDA 內存容量 | 100 000 次測量 |
| 激光掃描模塊與 PDA 之間的接口 | 藍牙 |
| 工作溫度范圍， °С | -30…+50 |
| 外殼等級 | IP42 或 IP62 |
鐵路車輪輪廓測量儀 IKP-5 系列（2017 款）完整配置
| 代號 | 名稱 | 數量 | 重量（千克） |
|---|---|---|---|
| RF303М | 數字顯示設備（PDA） | 1 | 0.3 |
| RF505 | 激光掃描模塊 | 1 | 0.8 |
| RF505.40 | PDA 充電設備（9V 3.0A） | 1 | 0.2 |
| RF505.41 | 激光模塊充電設備（9V 3.0A） | 1 | 0.2 |
| RF505.42 | 數據線 | 1 | – |
| RF505.43 | 藍牙適配器 | 1 | – |
| RF505.30 | 包裝箱 | 1 | 1.2 |
| IKP5_DB | 數據庫管理系統（CD） | 1 | – |
| RF505UM | 用戶手冊 | 1 | – |
校準工具（選配）：
| RF505.11 | 校準塊 | 4 | – |
| RF505Calibr | 校準軟件 | 1 | – |
