絕對線性位置傳感器（絕對線性編碼器）用于測量和檢查位移、尺寸、跳動、表面輪廓和變形。
Riftek的絕對線性編碼器系列包括兩個型號：
RF251 — 適用于惡劣工業環境；
RF256 — 適用于實驗室環境，配有內置顯示選項
型號：
RF251系列
-寬溫度范圍
-IP57
RF256系列
-內置顯示選項
-電池供電
測量范圍，毫米：15、35 和 55
精度，微米：±1
分辨率，微米：0.1、0.5 和 1
規格：
絕對線性位置傳感器RF25x系列
| 模型 | RF251-3 | RF251-25 | RF256-15 | RF256-35 | RF256-55 | |
| 測量范圍，毫米 | 3 | 25 | 15 | 35 | 55 | |
| 精度(在т= 20с時)，um | 2 | 3 | ||||
| 分辨率，um | 0，1或0，5或1或5或10 | |||||
| 輸出接口 | 數字的 | RS422 | (RS485和SSI或RS232)和(EncD5或EncD10增量傳感器的正交信號仿真) | |||
| 模擬的 | 不 | 0…20mа(< 500歐姆負載)或0…10伏 | ||||
| 同步輸入 | 不 | 光隔離的 | ||||
| 邏輯輸出 | 不 | 兩個輸出，NPN:最大100mA；最大40 V | ||||
| 指示 | 不 | 雙色LED(紅色/綠色) | ||||
| 電源，V | 12(無模擬輸出)15(有模擬輸出) | |||||
| 功耗，W | 0,75 | |||||
| 外殼額定值 | IP57 | IP50 | ||||
| 工作溫度，с | -40…+50 | -10…+50 | ||||
| 重量(不含電纜)，克 | 70 | 110 | 110 | 150 | 180 | |
測量原理：

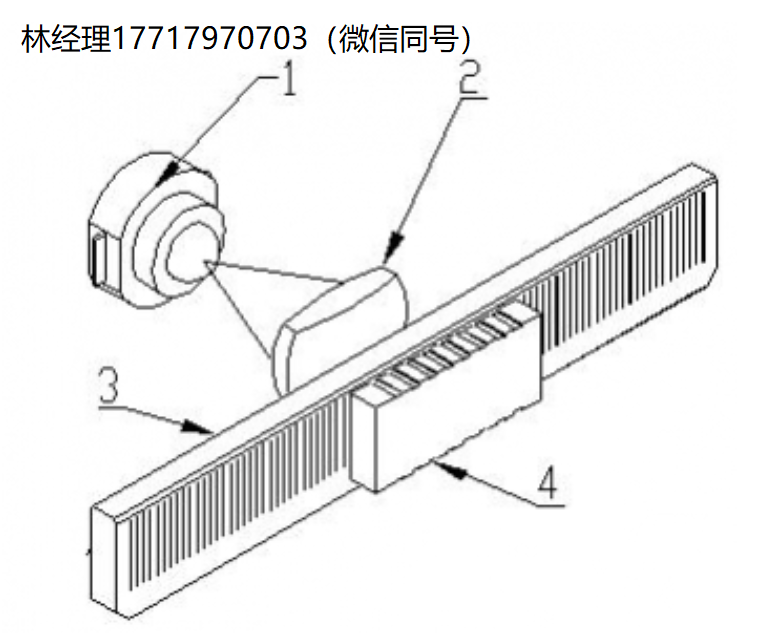

傳感器的操作基于特殊刻度的光電掃描原理，與傳感器的測量尖端相連。LED 1的輻射被透鏡2準直，并被導向標尺3。標尺區域的圖像由CMOS陣列4檢查，并由計算標尺位置的信號處理器分析。
與增量式傳感器相比，絕對式傳感器有許多優點:通電后立即確定儀表插頭的絕對位置，無需搜索參考標記。
還排除了在沖擊、振動和反向運動的情況下計數脈沖信號累積或丟失的可能性。
應用：
訂貨信息：
RF25Х-L-D-UART-EncDxAN-IN-LOUT-М
| 符號 | 描述 |
| X | Model (1 or 6) |
| L | 測量范圍, mm |
| D | 分辨率, um |
| UART | 串口類型?(RS232, 232 or RS485 and SSI, 485) |
| EncDx | 正交信號的周期, EncD5 – 5 um, EncD10 – 10 um |
| AN* | 顯示存在電流環路(I)或電壓(U)輸出的屬性 |
| IN | 觸發輸入（同步輸入）（僅適用于RF256傳感器） |
| LOUT* | 屬性，顯示存在2個邏輯輸出 |
| M | 線長, m |
注意*: 在使用EncD模式時，SSI和模擬輸出無法同時工作。參數AN和LOUT不能在同一設備中同時存在
