描述

Ringo Válvulas NCBV非接觸式頂部進口球閥系列根據API 6D/ISO 14313、API 6A、API 6DSS/ISO 14723、BS5351、ASME B16.34以及其他國際標準以及客戶要求的規范進行設計和生產。

這些閥門由單體構造并配有螺栓連接的閥蓋。這種設計是一種堅固的結構，提供良好的性能、平穩的操作、最小的壓力損失、高Cv值，并且還允許在現場拆卸閥蓋進行檢查、維護或維修，而無需將閥門本體從管道中取出。

頂部進口閥門類型在必須頻繁進行維護且閥門不能輕易從管道中移除時具有重要應用。在這個閥門系列中，所有內部件均可通過松開閥蓋并取出球、座圈和軸進行輕松拆卸。

閥門可以手動操作，也可以配備任何類型的操作器用于ESDV、SDV、BDV、MOV、GOV或LBV功能（電動驅動、氣動、液壓、電液或氣液液壓執行器）。

制造范圍：

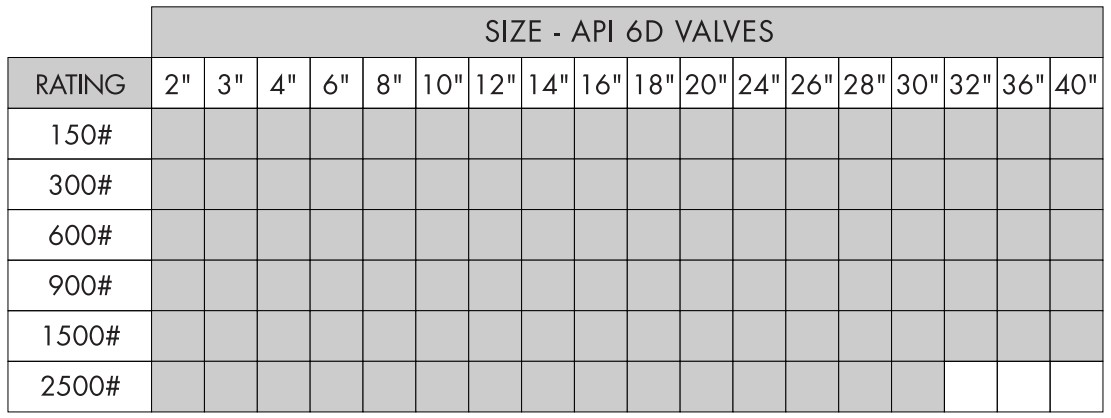

閥門尺寸-壓力等級

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 備注：按要求提供4500#等特殊尺寸/等級。

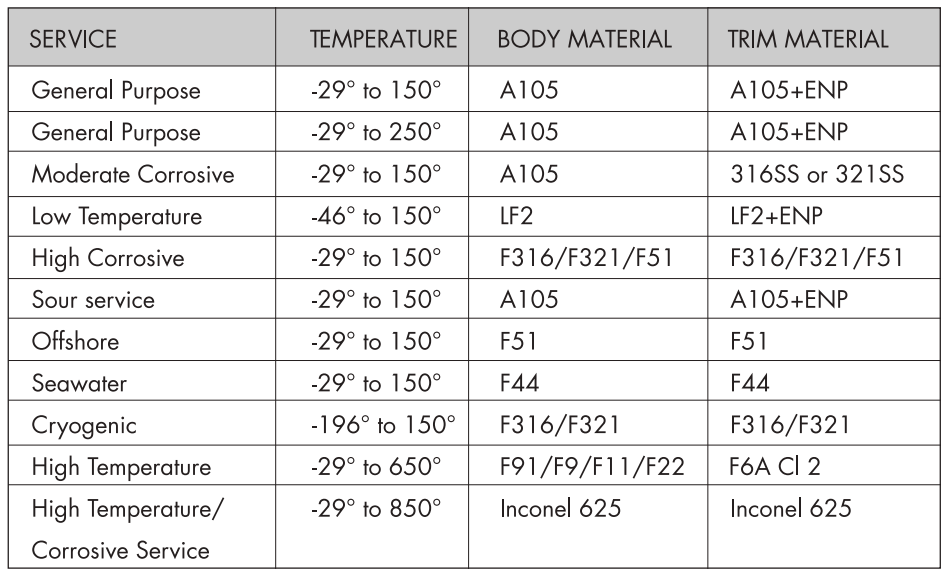

設計特征范圍

設計溫度：高達850°C

連接類型

法蘭連接：RF、RTJ、FF符合ASME B16.5、B16.47標準 BW符合ASME B16.25 SW符合ASME B16.1 NPT符合ASME 1.20.1 HUB端口（可配備或不配備夾具）

其他連接類型可根據要求提供，包括NORSOK、GOST、DIN等。

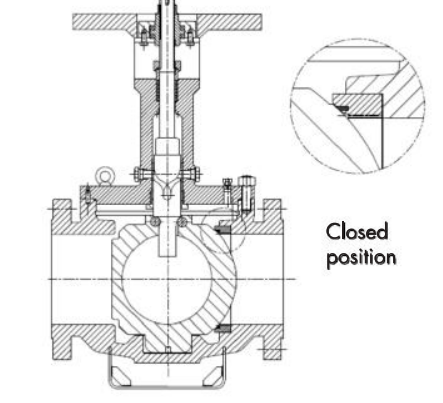

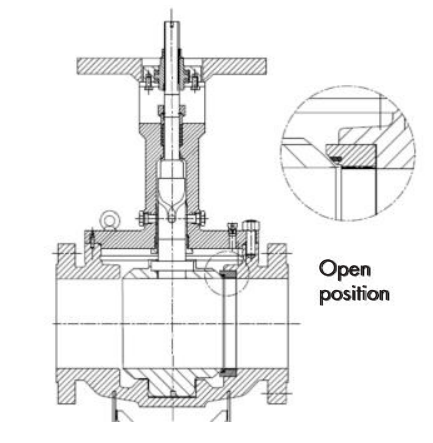

工作原理

NCBV球閥具有一個由底部支軸支撐的球體。當孔向管道方向取向時，閥門處于開啟位置，允許流體通過。閥桿開始向下移動，并且由于在其上加工成螺旋形的通道，它旋轉90°，迫使球體也旋轉90°。然后，通道被加工成直通，閥桿不能旋轉，只能向下移動。

在這種情況下，由于一個傾斜的表面，閥桿推動球體，球體在底部支軸上樞軸并接觸座圈。球體僅在此位置接觸座圈，因此在其余行程中沒有摩擦。

Ringo Válvulas可以提供兩種配置的NCBV球閥：

• 全通徑：裝置的尺寸與管道尺寸相同。在這種情況下，閥門適用于通管。根據特定PIG尺寸的要求，可提供特殊的大通徑。
• 減小通徑：裝置的尺寸小于管道尺寸。減小尺寸的數量按照API 6D的規定，除非對特定工作達成了其他協議。

Ringo可以提供兩種不同的球閥座圈配置：軟座圈或金屬座圈。
