奧地利ROITHNER LASER 標準激光二極管 RLU4116E
- 紫外光源
- 波長：375 nm
- 功率：70 mW
- 5.6 mm TO封裝，集成PD
描述
RLU4116E是一款紫外激光二極管，發射波長為375 nm，額定輸出功率為70 mW，采用標準5.6 mm TO封裝。其特點包括集成光電二極管和ESD保護電路。
最大額定值
| 參數 | 符號 | 數值 | 單位 | 最小值 | 最大值 |
|---|---|---|---|---|---|
| 光輸出功率 | PO | 85 | mW | 85 | |
| PD反向電壓 | VR (PD) | 5 | V | 5 | |
| 反向電流 | IR | 85 | mA | 85 | |
| 工作溫度 | TCASE | °C | +10 | +40 | |
| 存儲溫度 | TSTG | °C | -40 | +85 | |
| 焊接溫度 | TSOLDER | 260 | °C | 260 |

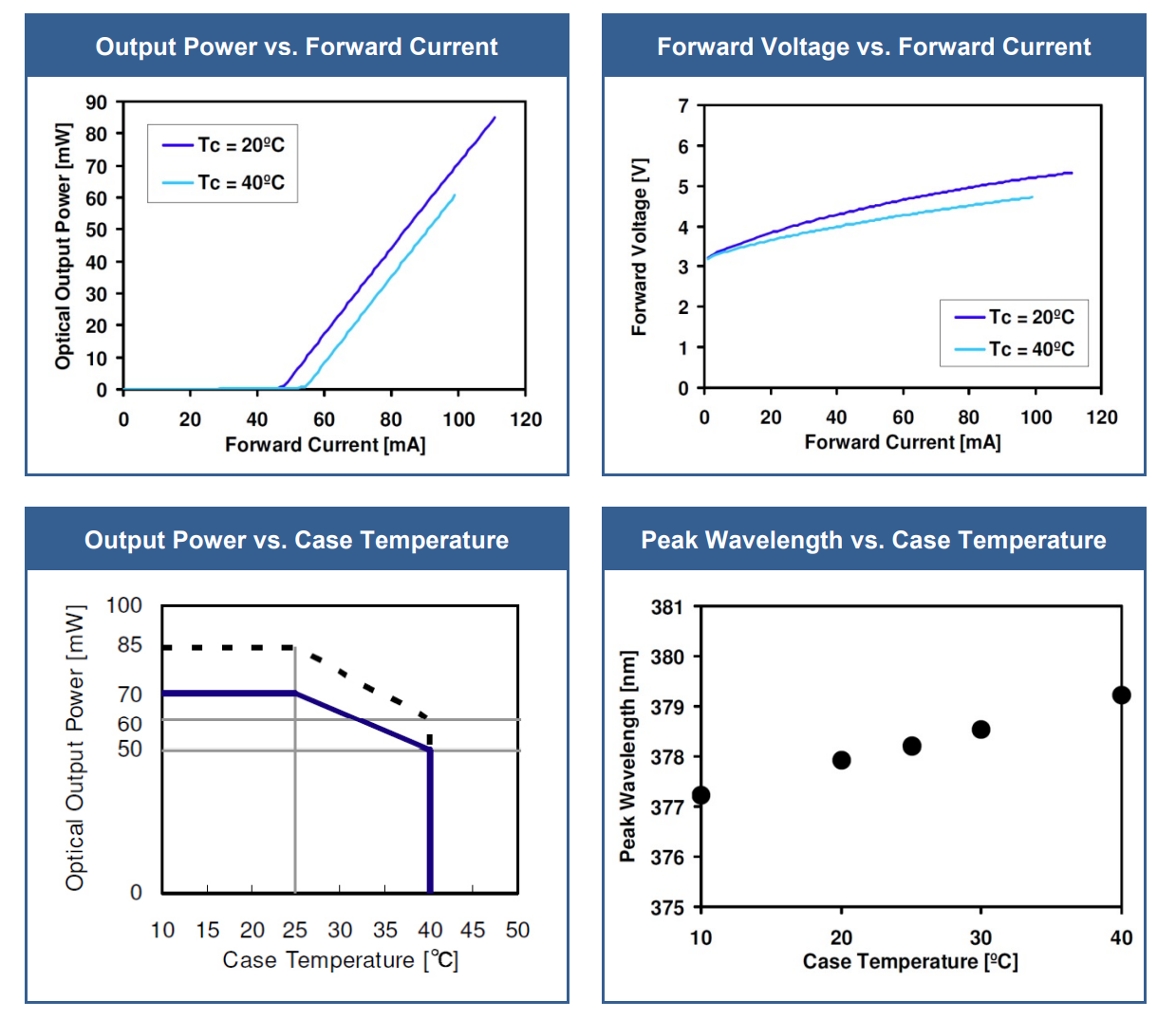

激光特性 (TCASE = 25°C, PO = 70 mW)
| 參數 | 符號 | 數值 | 單位 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|---|---|
| 發射波長 | λpeak | 370 – 380 | nm | 370 | – | 380 |
| 光輸出功率 | PO | 70 | mW | 70 | ||
| 光譜寬度 | ?λ | 2 | nm | 2 | ||
| 閾值電流 | Ith | 50 – 75 | mA | 50 | – | 75 |
| 工作電流 | IF | 110 – 140 | mA | 110 | – | 140 |
| 工作電壓 | VF | 5.4 – 6.0 | V | 5.4 | – | 6.0 |
| 光束發散角 (FWHM) | ?II x ?┴ | 6×19 – 11×26 | 度 | 6×19 | 9×22.5 | 11×26 |
| 光束指向精度 (FWHM) | ??II / ??┴ | -3 / -3 – 3 / 3 | 度 | -3 / -3 | – | 3 / 3 |
| 斜率效率 | η | 0.9 – 1.2 | W/A | 0.9 | 1.2 | |
| 監控電流* | Im | 0.05 – 2.0 | mA | 0.05 | 0.2 | 2.0 |
*監控電流僅用于短期功率參考，不保證精確度。
