活頂尖GT-M

活頂尖GT-M，帶精密軸承的異形尾架，推薦用于中等負荷加工和不高速的車床。硬化和整流的閥體和軸，用特殊潤滑脂永久潤滑。

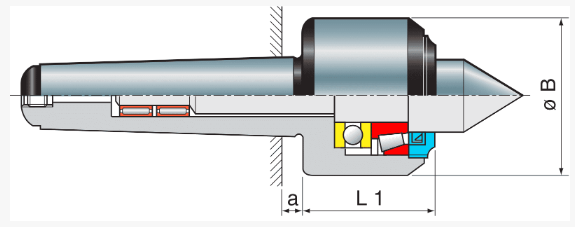

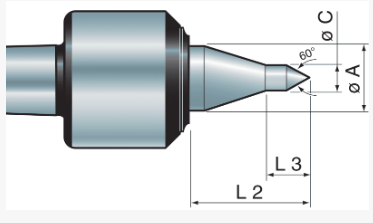

活頂尖GT-M尺寸圖

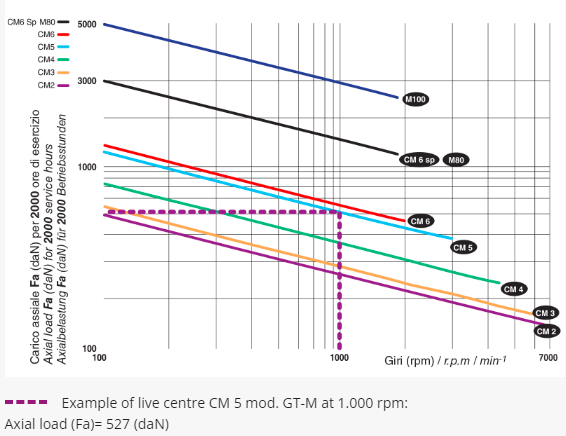

GT-M軸向載荷

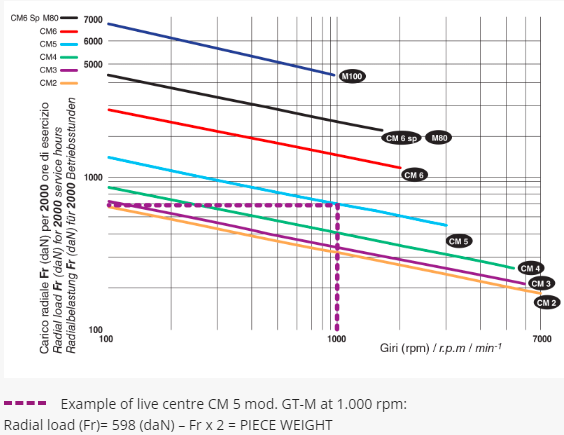

GT-M 徑向載荷

拔尖扳手產品編碼

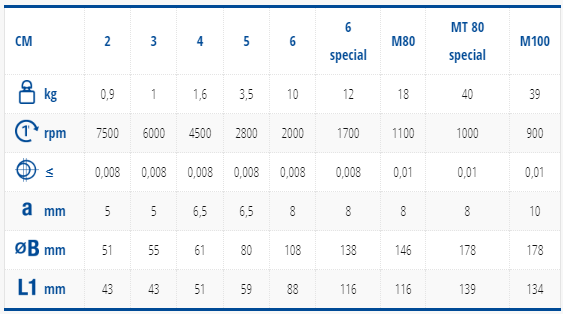

活頂尖GT-M產品編碼

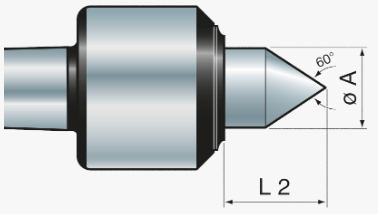

實心軸活頂尖

CM	2	3	4	5	6	6 special	M80	MT80 special	M100
Code	822102	832112	842122	852132	862142	862152	880802	8808902	801002
mm	22	22	29	38	42	60	62	90	78
mm	25	28	38	47	55	61	75	80	77,5

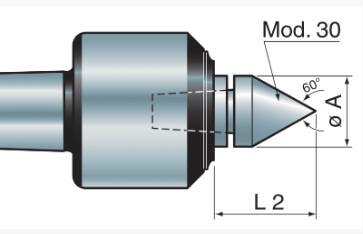

活頂尖GT-AM產品編碼

尖可替換的活頂尖

CM	2	3	4	5	6	6 special
Code	823092	833102	843112	853122	863132	863142
	803030	803030	803040	803050	803060	803060 F
≤	0,01	0,01	0,01	0,01	0,01	0,01
mm	25	25	29	35	42	42
mm	35	36	40	48	55	61

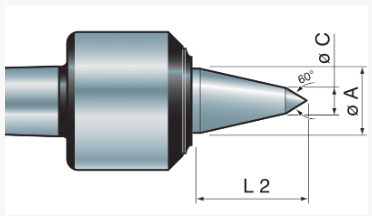

活頂尖GT-MC產品編碼

帶延伸點的活頂尖

CM	2	3	4	5	6	6 special
Code	822202	832212	842222	852232	862242	862252
mm	22	22	29	38	42	60
mm	6	6	8	12	16	20
mm	32	40	50	68	70	93

活頂尖GT-MS產品編碼

帶小直徑延伸點的活頂尖

CM	3	4	5
Code	830003	840003	850003
mm	22	29	38
mm	10	12	16
mm	40	50	68
mm	15	16	18

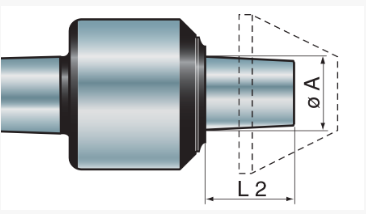

活頂尖GT-MTC產品編碼

攜帶錐形頭的截錐活頂尖

CM	3	4	5	6	6 special	M80
Code	834092	844102	854112	864122	864132	884142
mm	35	35	35	35	35	35
mm	43	43	43	43	44	44
