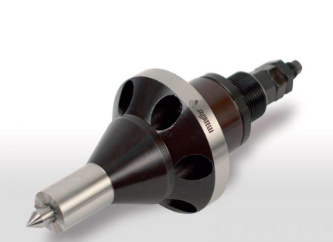

MINI驅動器

MINI驅動器是加工小零件的理想選擇。這些驅動器的形狀允許在加工過程中不受限制地通過滾刀。這些驅動器由4個整體驅動銷和一個移動中心點制成，由高質量硬化鋼制成，并與再磨削兼容。特點:精度高，使用方便，便于再磨。

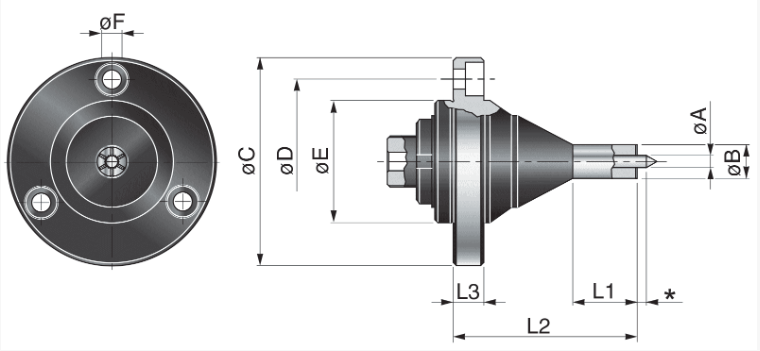

MINI驅動器尺寸圖和產品編碼

*定位范圍= 3mm

?MM	?mm	?mm	?mm	?mm	?mm
68	54	40	6.5	60	10

CODE	?mm	?mm	?mm
275007	4	7	17
275008	4	8	18
275009	4	9	19
275010	4	10	19
275011	4	11	21
275109	6	9	19
275110	6	10	20
275111	6	11	21
275112	6	12	22
275113	6	13	23
275114	6	14	24

工作范圍?= 6 – 14 mm

INTEGRAL驅動器

INTEGRAL驅動器是加工中等尺寸零件的理想選擇。這些驅動器由6個整體驅動銷和一個移動中心點制成，由高質量硬化鋼制成，可與再磨削兼容。根據要求，可以安裝一個調節器組(271000)，以允許中心點的軸向定位。特點:中心點調整，精度高，使用方便，便于再磨，可配合中心點調整組(271000)。

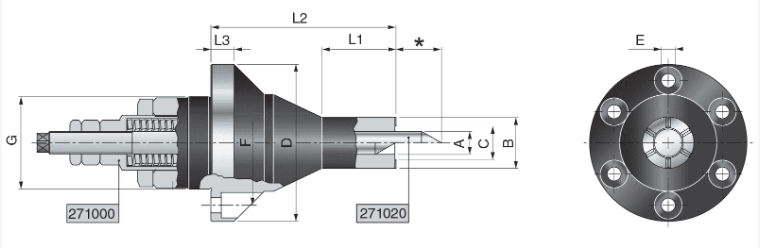

INTEGRAL驅動器尺寸圖和產品編碼

*定位范圍= 3mm

?MM	?mm	?mm	?mm	?mm	?mm
68	6.5	54	40	80	10

CODE	?mm	?mm	?mm	?mm
274014	8	14	–	23
274016	8	16	–	25
274018	8	18	–	27
274020	8	20	–	29
274118	12	18	–	27
274120	12	20	–	29
274122	12	22	–	31
274124	12	24	–	33
274126	12	26	16	36
274128	12	28	18	38
274130	12	30	20	40
274132	12	32	22	42
274134	12	34	24	44
274136	12	36	26	46
274222	16	22	–	31
274224	16	24	–	33
274226	16	26	–	36
274326	20	26	–	36
274328	20	28	–	38
274330	20	30	–	40
274332	20	32	–	42
274334	20	34	24	44
274336	20	36	26	46

工作范圍 = 10 – 36 mm
