活頂尖GT-MG
活頂尖GT-MG，帶抽取螺母和精密軸承的異形尾架推薦用于重載加工和不高速的車床。硬化和整流的閥體和軸，用特殊潤滑脂永久潤滑。

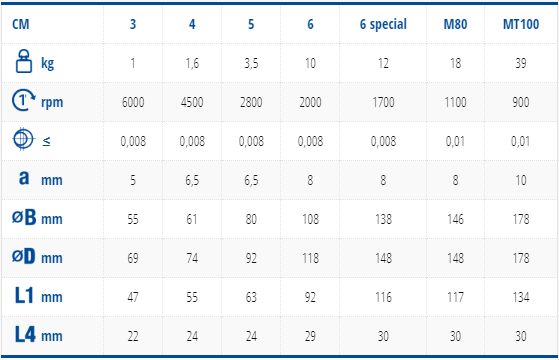

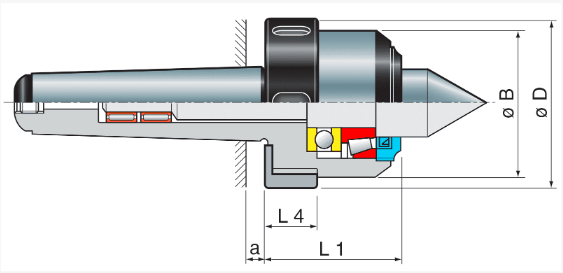

活頂尖GT-MG尺寸圖

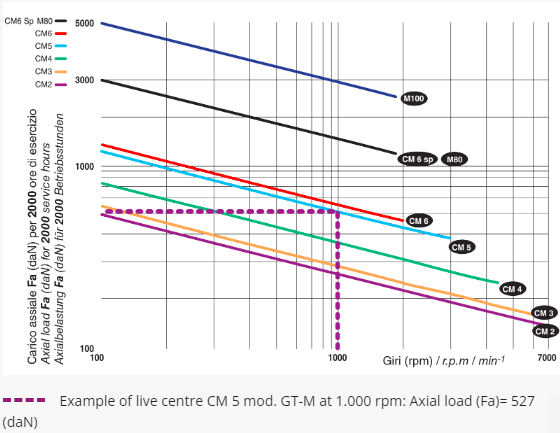

GT-M軸向載荷
GT-M 徑向載荷
拔尖扳手產品編碼
| CM | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Code | 8319910 | 8319910 | 8419910 | 8519910 | 8619910 |
螺母扳手產品編碼
| CM | 3 | 4 | 5 | 6 | 6 special |
|---|---|---|---|---|---|
| Code | 8321122 | 8421222 | 8521322 | 8621422 | 8621522 |
活頂尖GT-MG產品編碼

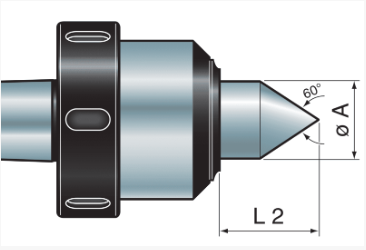

實心軸活頂尖
| CM | 3 | 4 | 5 | 6 | 6 special | M80 | MT100 |
|---|---|---|---|---|---|---|---|
| Code | 8302112 | 8402122 | 8502132 | 8602142 | 8602152 | 8800802 | 8001002 |
 mm | 22 | 29 | 38 | 42 | 60 | 62 | 78 |
 mm | 28 | 38 | 47 | 55 | 61 | 75 | 77,5 |
活頂尖GT-AMG產品編碼

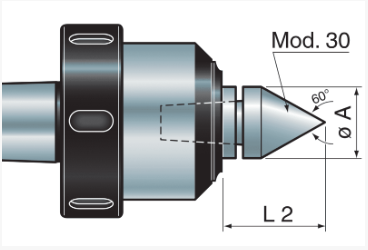

尖可替換的活頂尖
| CM | 3 | 4 | 5 | 6 | 6 special |
|---|---|---|---|---|---|
| Code | 8303102 | 8403112 | 8503122 | 8603132 | 8603142 |
 | 803030 | 803040 | 803050 | 803060 | 803060 F |
 ≤ | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| mm | 25 | 29 | 35 | 42 | 42 |
| mm | 36 | 40 | 48 | 55 | 61 |
活頂尖GT-MCG產品編碼

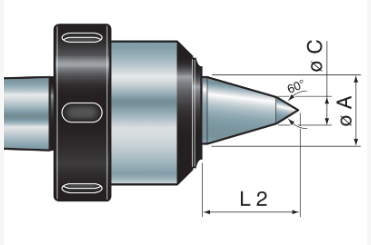

帶延伸點的活頂尖
| CM | 3 | 4 | 5 | 6 | 6 special |
|---|---|---|---|---|---|
| Code | 8302212 | 8402222 | 8502232 | 8602242 | 8602252 |
| mm | 22 | 29 | 38 | 42 | 60 |
 mm | 6 | 8 | 12 | 16 | 20 |
| mm | 40 | 50 | 68 | 70 | 93 |
活頂尖GT-MSG產品編碼

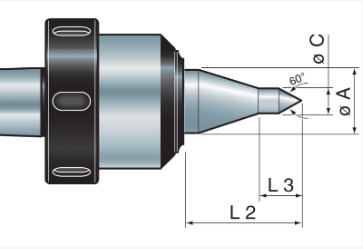

帶小直徑延伸點的活頂尖
| CM | 3 | 4 | 5 |
|---|---|---|---|
| Code | 8300003 | 8400003 | 8500003 |
| mm | 22 | 29 | 38 |
| mm | 10 | 12 | 16 |
| mm | 40 | 50 | 68 |
 mm | 15 | 16 | 18 |

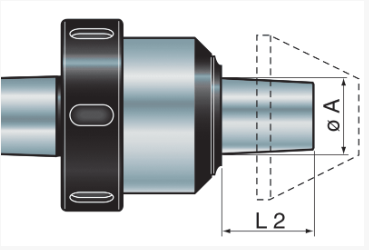

活頂尖GT-MTCG產品編碼
攜帶錐形頭的截錐活頂尖
| CM | 3 | 4 | 5 | 6 | 6 special |
|---|---|---|---|---|---|
| Code | 8304092 | 8404102 | 8504112 | 8604122 | 8604132 |
| mm | 35 | 35 | 35 | 35 | 35 |
| mm | 43 | 43 | 43 | 43 | 44 |
