德國SAT-Kabel SPM 22 套裝(含工具箱)—信號電平測量儀 快速記錄測量通道

SPM 22 套裝（含工具箱） – 信號電平測量儀

這款由處理器控制的電平測量儀 SPM 22 因其高度微型化和測量精度，成為單戶和共用天線系統、有線電視網絡（BK）以及衛星電視系統（SAT）中故障排查和電平控制的理想設備。它還支持 DVB-T 和 WLAN 的測量范圍。此外，頻譜顯示功能可用于評估放大器的傾斜度，并顯示干擾信號——包括有線電視網絡回程通道中的干擾信號。該設備專為高級技術人員設計，特別適合快速記錄測量通道。

特點

  • 測量范圍：SCAN、3通道、BK（CATV，包括回程通道）、SAT、DVB-T、WLAN*
  • 模擬和數字電平測量
  • SAT 和 BK 的額外條形圖顯示
  • 帶放大鏡的頻譜顯示
  • 3通道范圍用于調整放大器斜率
  • 可切換的測量端口電壓，用于供電給原裝測量配件
  • 通過自動校準（約每20秒一次）實現測量值的溫度獨立性
  • 小巧尺寸、輕量化、易于操作——非常適合技術人員使用
  • 用于 LNB 測量時，需配備 AU-SPM 和 KLT 2 包*

技術參數

  • 頻率范圍：4 – 2150 MHz（2.4 – 2.5 GHz 需使用前置轉換器*）
  • 分辨率：50 kHz（4 – 2150 MHz）
  • 測量帶寬：120 kHz
  • 電平測量范圍：
    • 模擬：35 – 115 dB(μV)，25 – 55 dB(mV)
    • 數字（BK）：45 – 115 dB(μV)，15 – 55 dB(mV)
  • 電平精度：±2 dB
  • 頻譜顯示：
    • TV：4 – 2150 MHz 和頻道
    • RF：86 – 110 MHz
    • 可顯示光標及電平讀數
  • 頻譜分辨率：1、2、3 dB/像素，可切換
  • 特殊功能：電平中斷的圖形顯示

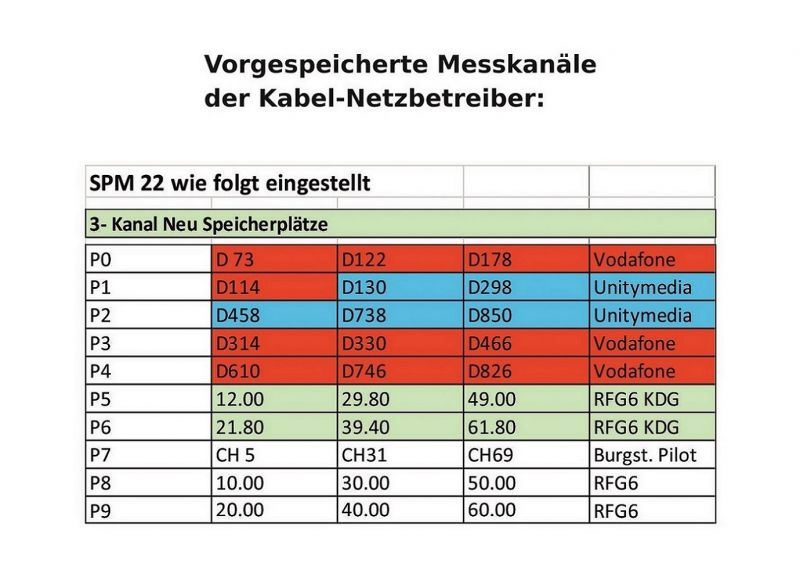

  • 存儲位置：2×10 個，每個支持 3 個通道或頻率
  • 射頻輸入：F 型接口，75 歐姆
  • 操作：3 鍵控制
  • 顯示：LCD 顯示屏，120 × 32 像素，帶背光
  • 電源：6 V/750 mAh 鎳氫電池或 AC/AC 適配器
  • 功耗：約 110 mA
  • 尺寸：157 mm × 84 mm × 30 mm
  • 重量：約 300 克

交付內容

  • SPM 22，包括高品質鎳氫電池
  • AC/AC 充電器
  • 高質量測量電纜，1.5 米，>90 dB，插頭/插頭
  • F 型測試插頭
  • F-IEC 插座和 F-IEC 插頭
  • 操作手冊
  • 運輸工具箱
  • 可選配件：用于擴展功能的配件需單獨購買*
