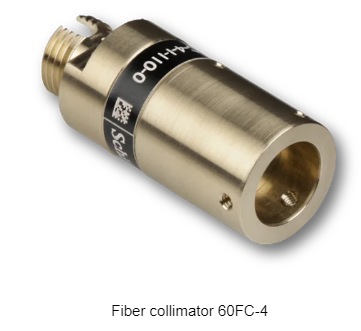

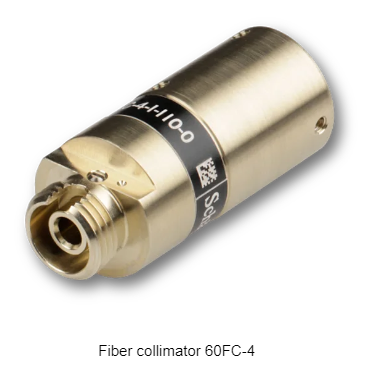

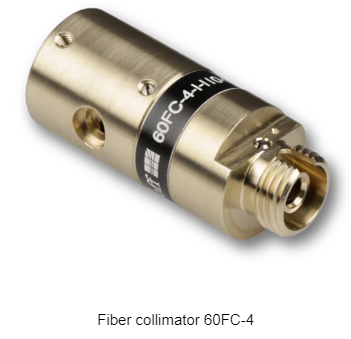

60FC光纖準直器

60FC光纖準直器設計用于準直從光纖電纜射出的輻射，或者反過來用作將光束耦合到光纖電纜中的光纖耦合器（光纖端口）。

60FC光纖準直器主要特征：
焦距可達20毫米
單色、單色、消色差和復色差的選擇
用于紫外-紅外的各種AR涂層
光纖插座的選擇：FC PC或FC APC（標準）、ST、LSA或迷你AVIM?
緊湊型12毫米外殼
前連接器接受連接光學器件
鎳銀或無磁性鈦

60FC光纖準直器系列設計用于以高指向穩定性準直離開光纖電纜的輻射。它們也可以在反向模式下用作光纖耦合器。它們適用于單模和保偏光纖電纜，可產生高斯強度分布的準直光束。請注意，對于多模準直，強度分布不是高斯分布，而是取決于特定的光纖和輻射特性。

每個應用的光學器件

各種各樣的準直光學器件允許為每個應用選擇單個波長（非球面、單色）或波長范圍（消色差或消色差）的最佳焦距和最佳透鏡類型。所有鏡片均為AR涂層。對于理想的高斯光束和標準光纖，您可以達到高達80%的耦合效率。

焦點的調整

光纖端面和準直光學器件之間的距離通過偏心鍵調節。調整焦點時，鏡頭不旋轉。最終的焦點設置是通過兩個徑向排列的夾緊螺釘鎖定的。此外，連接光學器件可以安裝在準直器的前部。

最佳透鏡性能

APC型連接器的角度拋光是通過預角度機械耦合軸來考慮的，該軸補償光束偏轉，您可以居中使用透鏡。這使得僅僅由通過透鏡的非理想光束路徑引起的像差最小化。

連接器類型

光纖準直器可配備FC PC（寬鍵*）、FC APC（寬鍵**）、ST、LSA（與DIN、AVIO和AVIM型光纖連接器兼容）或mini AVIM?（與mini AVIM?和midi AVIM?兼容）插座。SMA-905（F-SMA）型插座可用于0°拋光，例如用于SMA-905高功率連接器。如果FC或LSA帶有彈簧加載套圈，則光纖耦合器有一個額外的平頭螺釘，以提高指向穩定性。*即使光纖準直器有一個寬鍵插座，它仍然可以與窄鍵和寬鍵光纖一起使用。

材質：

光纖準直器有鎳銀（標準）或無磁性鈦。在鈦的情況下，相對磁導率接近1（μr=1.00005），使其對磁場幾乎透明。熱膨脹的線性系數接近光學器件的線性系數，從而可以預期在更大的溫度范圍內的熱穩定性。

安裝

準直器可以使用相應的適配器放置在標準反射鏡支架中。
