線掃描相機是在許多工業環境中使用的半導體相機，例如在機器視覺應用中。單個光敏線傳感器包含多達22800個圖像元素（像素），具體取決于類型。入射在傳感器上的光能被轉換成電信號，用于在相機內進行數字化。在8位分辨率下，A/D轉換器將每個像素的輸出電壓傳輸到256個亮度級別中的一個，在12位分辨率下傳輸到4096個亮度級別。彩色線掃描相機為紅色、綠色和藍色提供三個獨立的線信號，每個像素3 x 8位或3 x 12位。數字化的輸出信號被傳送到計算機。

Camera Link是用于工業圖像采集的標準化接口，專為快速數據傳輸而設計。為了控制Sch?fter+Kirchhoff線掃描相機，任何第三方采集板都適合在基本配置中符合camera Link標準的情況下使用。相機和采集板使用帶有MDR26迷你帶狀插頭連接器的標準電纜連接。

Camera Link接口線掃描相機主要特征：
帶CameraLink接口的行掃描相機，起始像素為512像素，最高可達8160像素
線路頻率高達53.5 kHz
使用永久存儲的配置文件進行著色校正
窗口函數（ROI）
行觸發器、幀觸發器
高級同步控制
數據電纜長度可達10米

在開發定制應用程序時，請使用抓板制造商提供的軟件開發工具包。根據要求，Sch?fter+Kirchhoff可以提供與抓取器匹配的指定相機類型的相機鏈接配置文件。基本的相機參數也可以使用Sch?fter+Kirchhoff的SkCLconfig工具進行配置。該工具可以從Sch?fter+Kirchhoff主頁的支持區域下載。

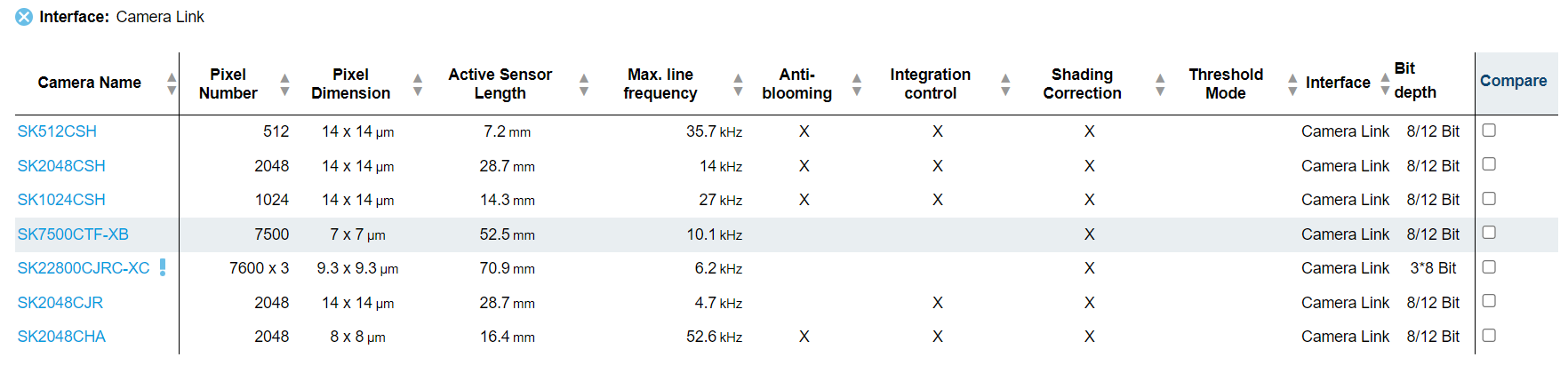

主要型號:

Sch?fter+Kirchhoff為具有Camera Link接口的線掃描相機提供了廣泛的配件，包括工業用聚焦適配器、延長環、鏡頭和安裝支架。
