德國Sch?fter+Kirchhoff線陣相機GigE Line Scan Cameras線路頻率高達 52.6 kHz

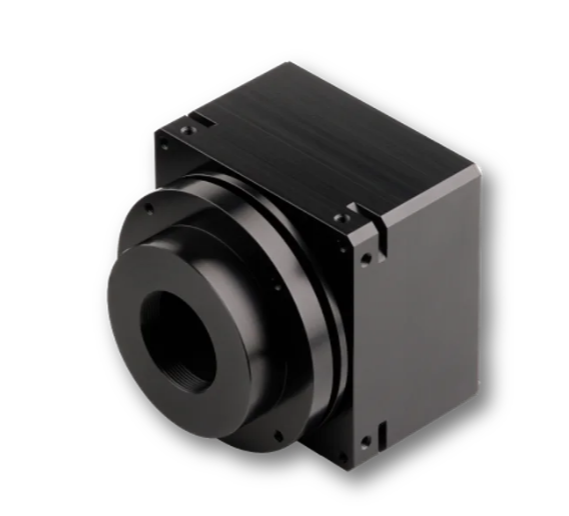

GigE 線陣相機
特征
- 線路頻率高達 52.6 kHz
- 使用永久存儲的配置文件進行著色校正
- 可編程查找表
- 窗口函數 （ROI）
- Line Trigger（線觸發）、Frame Trigger（幀觸發）、Threshold Trigger（閾值觸發）
- 高級同步控制
- 閾值處理（所有單色型號）
- R、G、B 的集成控制（所有顏色型號）
- 線路頻率的去耦
- 用于診斷的額外信號
- 數據電纜長度可達 100 米
描述
線陣相機是用于許多工業環境的半導體相機，例如用于機器視覺應用。單個感光線傳感器包含多達 22368 個圖像元素（像素），具體取決于類型。入射到傳感器上的光能被轉化為電信號，以便在相機內進行數字化。在 8 位分辨率下，A/D 轉換器將每個像素的輸出電壓傳輸?shù)?256 個亮度級別之一，以 12 位分辨率傳輸?shù)?4096 個亮度級別。彩色線陣掃描相機為紅、綠、藍提供三個獨立的線信號，每個像素為 3 x 8 位或 3 x 12 位。數字化輸出信號被傳輸?shù)接嬎銠C。
千兆以太網線陣掃描相機特別適用于需要高數據傳輸速率或長電纜的應用。高達 1000 Mbps 的高數據傳輸速率使其適用于許多要求苛刻的圖像處理應用。
GigE 相機也可以在遠離專用計算機的許多地方使用，因為千兆以太網技術允許長達 100 m 的電纜長度。
硬件在技術上是相同的，它們僅在各自的固件上有所不同。V 系列相機 100% 兼容 GigE Vision，并使用 GEN<i>CAMTM?接口進行編程。G 系列相機不符合 GigE Vision 標準，其主要優勢在于高性能、靈活性和超出 GigE Vision 標準的附加功能。
其他功能包括：
- 除視頻信號外，客戶特定的 I/O 信號
- 可以在相機中實現特殊的預處理算法
- 來自 Sch?fter+Kirchhoff 的 SDK，包含庫和示例。
千兆以太網還是 GigE Vision？
如果應用程序是使用符合 GigE Vision 標準的軟件開發的，例如 LabVIEW、Common Vision Blox 或 Halcon，則建議使用 V 系列線陣掃描相機，因為這些相機由軟件直接支持。對于計劃開發自己的圖像處理程序的客戶，建議使用 G 系列線陣掃描相機，讓他們可以自由使用 OpenCV 等替代視覺庫。當應用需要額外的特定輸出控制信號和更大的靈活性時，G 系列也是最佳選擇。
