技術參數

• 供電電壓
  • 230 V / 50 Hz / 單相
  • 230 V / 60 Hz / 單相
  • 400 V / 50 Hz / 三相
  • 400 V / 60 Hz / 三相
• 驅動功率：2.2 kW
• 操作速度
  • 默認：14 m/min
  • 可選：20 m/min
• 進料高度：900 mm
• 進料寬度：300 mm 到 800 mm
• 最短面板長度：700 mm（具體取決于材料和型材）
• 長度公差：約為1 mm 到 2 mm
• 可加工材料（根據型材不同）
  • 有色金屬：0.6 mm 到 0.8 mm 或 0.8 mm 到 1.0 mm（訂購前需確認）
  • 有色金屬：1.0 mm 到 1.2 mm（僅適用于立面型材）
  • 鋼材（320 N/mm2）：0.55 mm 到 0.70 mm
  • 不銹鋼：最大0.5 mm
• 尺寸（長 x 寬 x 高）：3,250 mm x 1,740 mm x 1,275 mm
• 重量：約為1,250 kg（帶可更換卡盤）

特點

QUADRO 系列

• 堅固、多功能和多用途
• 用戶友好的帶觸摸面板的PLC控制系統
• 無級寬度調整，300 mm 到 800 mm（1250 mm / XXL）
• 長度公差低，約為1-2 mm
• 進給速率為14 m/min，可選20 m/min
• 可選擇多種屋頂和立面型材 / 特殊型材，以滿足客戶需求
• 可更換的卡盤系統，換模時間短
• 多個成形工位確保高質量的型材
• 可用于錐形面板的單面通過
• 電動驅動的輥式剪切機，可進行自動切割
• 多種配件和附加模塊，適應廣泛應用
• 最短面板長度約為700 mm，具體取決于材料和型材
• 可選的切割器，適用于超過約100 mm的面板長度
• 可選的縱向切割機（LS），用于生產配件條（參見Quadro KS）
• 叉車口袋，安全運輸

QUADRO TP

• Quadro 系列的緊湊型機器
• 可旋轉的10個成形工位的可更換卡盤
• 不可旋轉的12個成形工位的可更換卡盤

QUADRO型材成形機是一款多功能、多用途的型材成形系統。基礎機器設計用于生產各種應用的鈑金型材，采用用戶友好的系統和極短的換模時間。

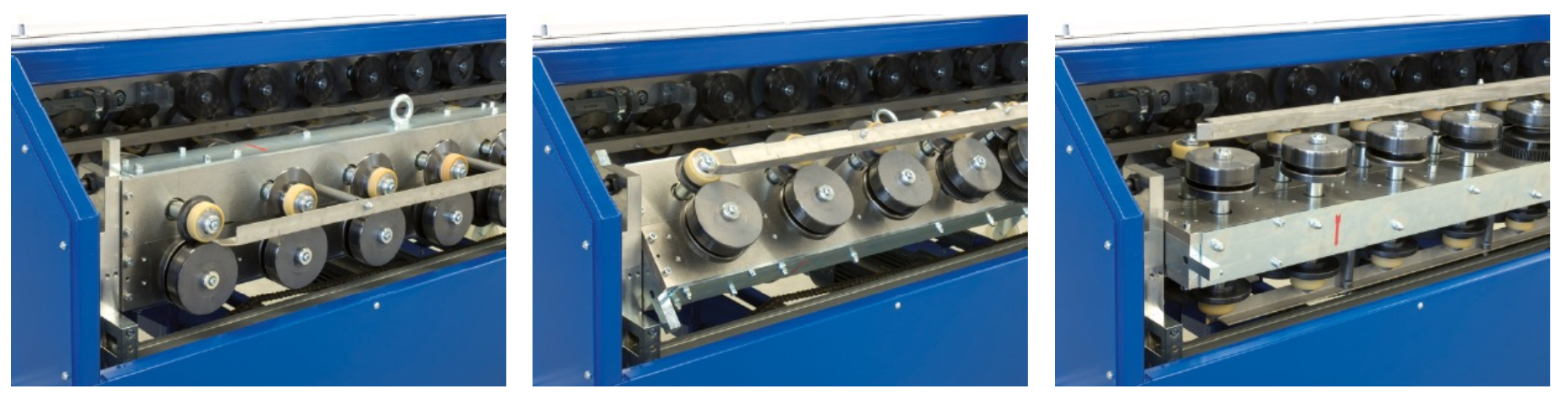

該型材成形機配備可更換的卡盤系統，提供10或12個成形工位，能夠快速換模以適應不同的型材需求。這意味著Quadro機器可以有效且經濟地應對多種不同的型材形狀。

其巧妙的設計允許客戶根據具體應用需求單獨選擇所需的設備類型。此外，該機器還可以隨時通過添加另一個卡盤或各種配件進行升級。
