電梯門和鋼結構門的阻尼關閉

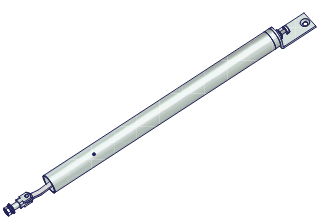

閉門器 ATS-400-MAN

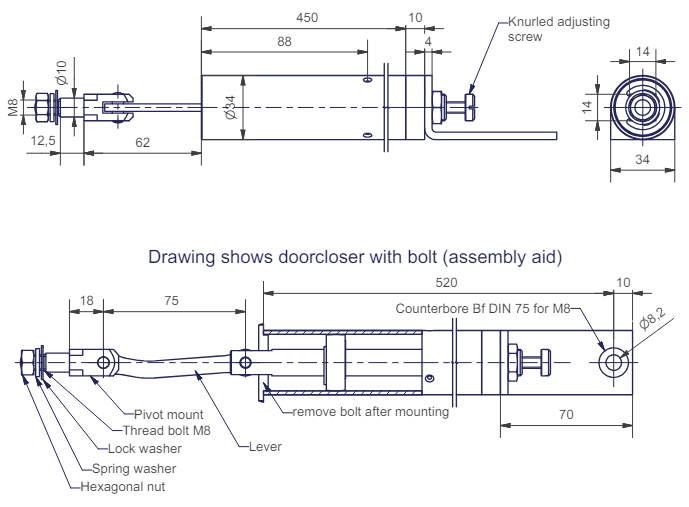

閉門器 ATS-400-MAN產品尺寸圖

閉門器 ATS-400-MAN產品信息

規格：帶有液壓阻尼的自動門關閉器

應用：左右鉸接的MAN電梯門，帶有隱形帶

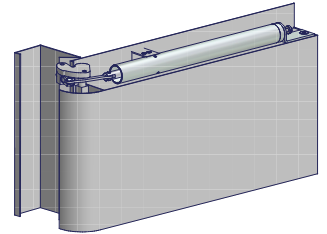

安裝：在門頂沿的凹槽中（請查看以下安裝說明）

開啟力：25N（施加在1米半徑上）

關閉力：6N（施加在1米半徑上）

門寬：最大1000毫米

開啟角度：95度

環境溫度：-15°C至+40°C

重量：2.1公斤

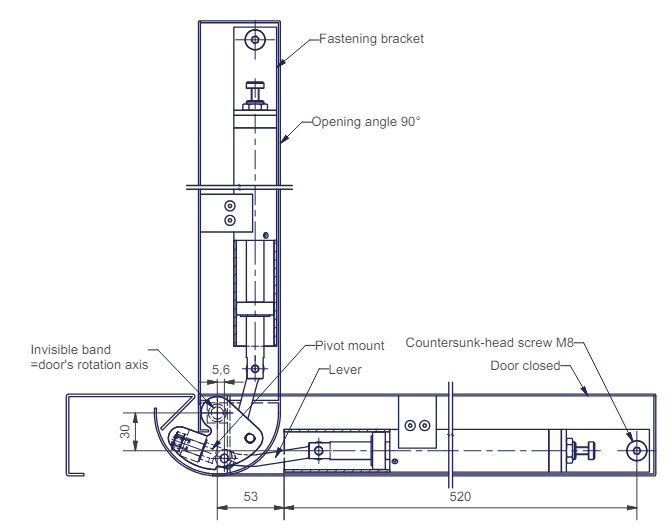

閉門器 ATS-400-MAN安裝指引

固定管道：使用沉頭螺釘 M8 在安裝支架和管道的開端處固定。

固定樞軸座：使用14號開口扳手將樞軸座轉動，直到其槽位水平，并且杠桿的膝部指向遠離門的旋轉軸。慢慢關閉門，同時將帶有鎖緊墊圈的螺紋螺栓 M8 放入焊接板上直徑為 ? 10.4 的孔中。將帶有彈簧墊圈的六角螺母放在螺栓上，門關閉時適度緊固。注意：杠桿不得扭曲。

啟動：小心地將門打開，直到用14號開口扳手抓住樞軸座為止。然后，將六角螺母牢固地擰緊，扭矩為20Nm±2Nm。

調整：通過轉動氣缸末端的花紋調節螺釘來調節最終的阻尼。
