MLS7100AFT變壓器損耗測量電橋專門設計用于大大簡化變壓器鐵芯和銅損耗的測定，是現場工作時的理想選擇。測量電橋具有開路和短路測量功能。許多變壓器可以直接連接到MLS7100，而無需進一步的傳感器。

在討論電氣效率、運行補償和變壓器總價值時，磁芯損耗是一個重要的變壓器參數。磁芯損耗主要來自鋼材損耗（渦流和磁滯損耗）以及磁芯損耗。

當相對較小的磁化電流流動時，通常使用開路測量來確定鋼的損耗。使用這種技術，由于功率和電流的平方相關性，銅損耗最小化。

銅損耗通過短路測量確定，因為鋼芯的磁化調制應最小化。此外，短路電壓是通過這種方式確定的，這也是一個重要的量。在實踐中，測試電壓輸入在高壓側（簡稱低壓側），因為至少有許多中功率變壓器在工業電網中容易獲得的電壓之間達到其標稱電流 (e. g. 3 x 400 V -4 % of 10 kV).

在開路測量期間，必須對鋼芯進行完全建模，以達到變壓器標稱電壓。使用高壓側時，電壓會非常高，因此通常在低壓側輸入測試電壓（例如3 x400 V），并相應地重新計算結果.

MLS 7100AF 變壓器損耗測量電橋主要特征：

? 開路測量
? 短路測量
? 自由選擇電壓和電流分配器
? max. 1000 kV 帶傳感器
? max. 1000 kA 帶傳感器
? 550 V (chained) 6 A 可直接連接

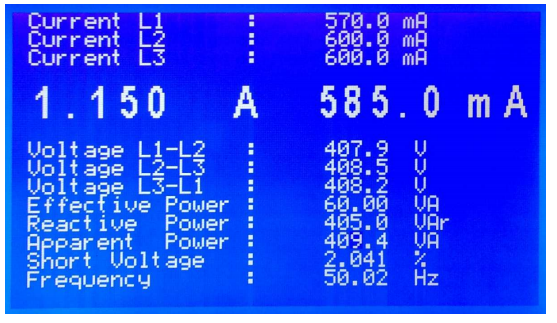

? 測量和顯示: -電壓
– 電流
– 功率
– 短路值
– 頻率
? Centronics打印機端口
? RS232C 外部控制端口

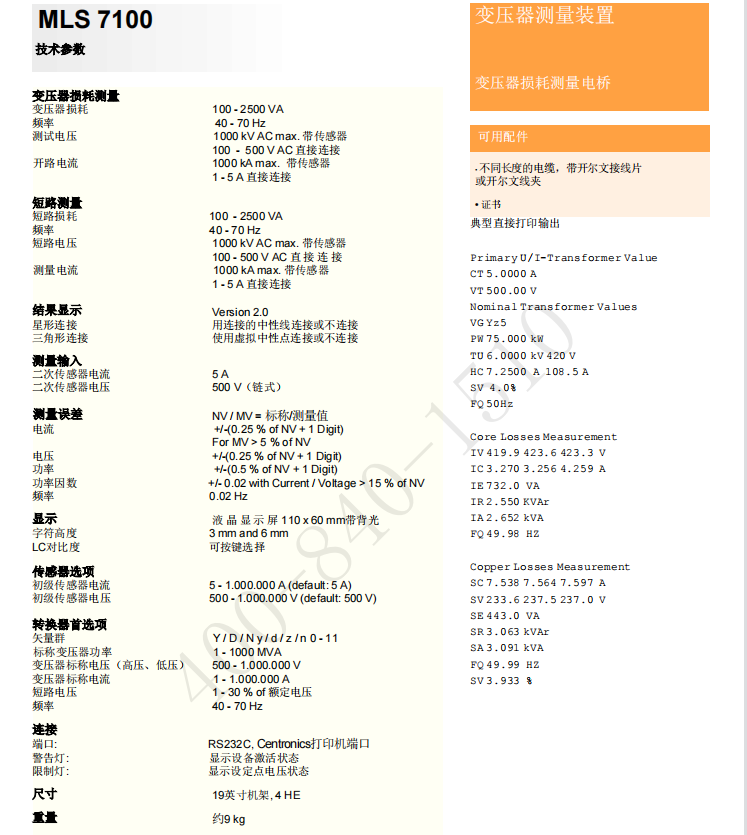

MLS7100AFT變壓器損耗測量電橋技術參數：
