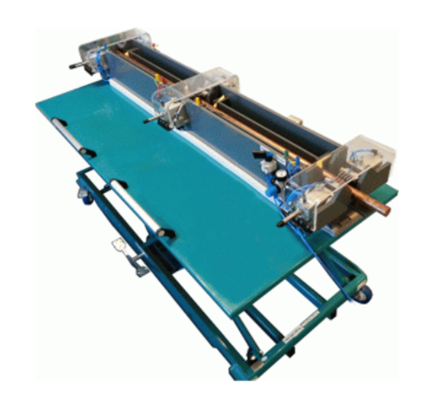

PWD3000精密固定裝置用于測定每米電力和中壓電纜的電阻。測量基于開爾文規定的4極法，以消除饋線電阻。
測量電流通過氣動鉗口提供，測量電壓通過彈簧支撐的分接頭拾取，分接頭之間的距離為1000 mm（+/-0.2mm）。電流鉗口和電流饋送點按照DIN/IEC標準布置在與分接頭足夠距離的位置，以確保電流在實際測量距離上的恒定和均勻分布。
電纜段放置在兩個內部槽中，當泵運行時，槽中充滿流動的水，并包含用于拾取測量電壓的電位棒；在這里，實際測量在恒定（水溫）下進行。

作為設備一部分的微歐姆表通過探針額外測量（水）溫度，并將先前測量的電阻值轉換為20°C（如需要，例如23°C）。
標準固定裝置PWD3000 CUI適用于尺寸介于10mm2和1200mm2之間的銅電纜（絞合電纜和扇形導線）（要求更大尺寸！）。PWD3000 Cu-Al允許測量鋁電纜（圓形和異形導體）。該設計比標準變型更復雜，以便將電纜的所有導線都包括在測量中。這是必要的，因?yàn)殡娎|內部存在潛在的陽極氧化情況。
作為設備一部分的微歐姆表包含電阻和溫度的雙測量輸入（PT100）。通過其防水觸摸面板，可選擇電阻范圍（包括自動范圍）、參考溫度、電纜識別、設置/鎖定參數以及使用校準參考棒對整個設備進行測試。接口用于打印機、USBand LAN（可選）。

外槽作為蓄水池。電流鉗口、氣動設備、泵、所有連接件等安裝在外槽外部的大型防扭曲鋁軌或升降臺上，因此不會暴露在水中。

PWD3000 高精度電纜電阻測量主要特征：
·固定直徑從 10 mm2 至 1200 mm2
· 最大電流50 A
·測量過程中均勻物體溫度的集成水流系統
·安全操作的壓克力蓋子
·可連接到任何提供8巴壓力的氣壓系統
· Model PWD 3000 Cu 用于銅
· Model PWD 3000 Cu-Al 用于鋁和銅
