德國 Screwerk 塑料用螺釘 – 帶PZ驅動的圓頭 STP22
STP220220050B
Screw for Plastic
塑料用螺釘
STP22 2.2×5.0 – Z1
鋼制，淬火處理
鍍鋅鎳，至少5μm，經過鈍化處理的黑色/六價鉻-免費，烘烤，封閉
類似于WN5412/KN6032
| Item Number | STP220220050B | |
| Standard | KN6032 | |
| Material | steel, hardened | |
| Surface | Zinc-Nickel-plated min. 5μm, passivated black/ Cr-VI-free, baked, sealed | |
| Thread Outside-? | d1 | 2.20+0.08?mm |
| Thread Core-? | d2 | 1.51?mm |
| Thread Pitch | p | 0.85?mm |
| Length | L | 5.00±0.38?mm |
| Head-? | D | 3.90-0.30?mm |
| Head Height | K | 1.600±0.125?mm |
| Thread Run-Out | X | 1.10?mm |
| Radius | R | 0.35?mm |
| Size Cross Recess | Z1 | |
| Penetration Depth | t | 0.90 – 1.35?mm |
| Thread | STS-plus | |
| Weight | 0.190?kg / 1000 pieces |
– 徑向應力最小- 塑料部件的最佳連接STP幾何的優勢：產品信息頂部
在建筑和裝配過程中，以及其載荷能力方面，固定熱塑性材料常常是工業用戶面臨的挑戰性問題。Screwerk已經解決了這些問題，并提出了專業應用的完美解決方案：來自Schriever公司的專利STS?plus塑料用螺釘。這種螺釘是固定熱塑性材料的最佳方式。它將高質量的德國工程技術與用戶的高節約潛力相結合。因此，Screwerk已將此產品專門添加到Screwerk產品線中，作為其標準螺釘，命名為STP。
– 在靜態和動態拉伸載荷下，螺紋連接的耐久性顯著提高
– 螺紋成形扭矩低
– 消除了松弛的風險
– 保證十倍的重新組裝
– 螺紋的獨特幾何形狀為熱塑性材料提供了最佳的固定和自鎖機制
– 通過在壓力側增加更高的螺紋重疊來增加預緊力
STP提供了使用較短的螺釘和/或較小直徑以實現相同連接強度的可能性，從而為我們的客戶提供了節省潛力。就其與其他市場標準的兼容性而言，STP可無縫替代各種類似用途和應用的標準。
STP幾何
STP螺紋幾何具有經過優化的強度、保持力和最小應力的螺紋角度和比率。

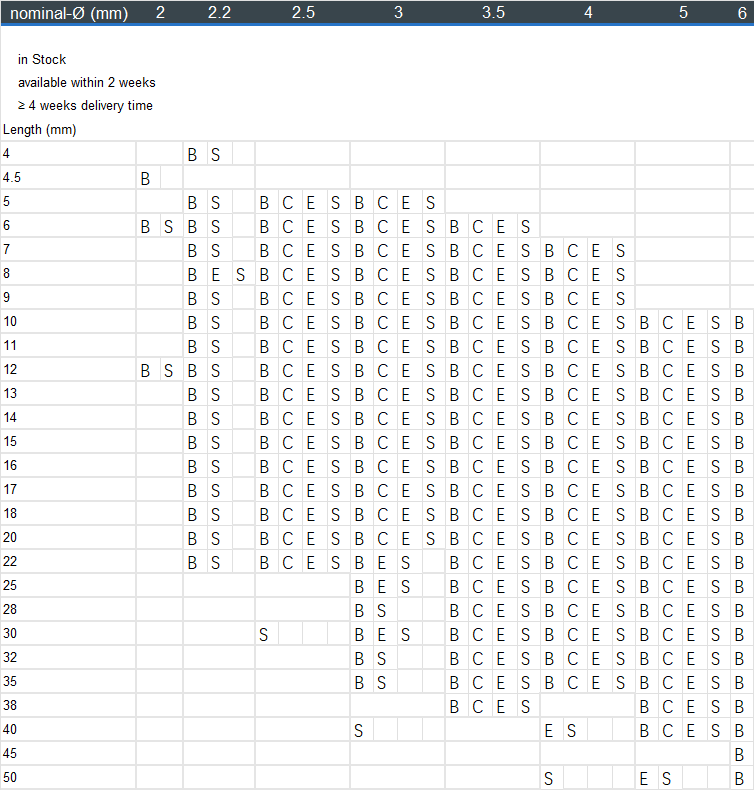

| STP22 | ||||||||
|---|---|---|---|---|---|---|---|---|
| d1 | 2.00?+0.08 | 2.20?+0.08 | 2.50?+0.10 | 3.00?+0.10 | 3.50?+0.10 | 4.00?+0.10 | 5.00?+0.15 | 6.00?+0.15 |
| d2 | 1.36 | 1.51 | 1.72 | 2.09 | 2.45 | 2.81 | 3.53 | 4.26 |
| p | 0.78 | 0.85 | 0.95 | 1.12 | 1.29 | 1.46 | 1.80 | 2.14 |
| D | 3.50?-0.30 | 3.90?-0.30 | 4.40?-0.30 | 5.30?-0.30 | 6.10?-0.36 | 7.00?-0.36 | 8.80?-0.36 | 10.50?-0.43 |
| K | 1.600?±0.125 | 1.600?±0.125 | 1.900?±0.125 | 2.300?±0.125 | 2.700?±0.125 | 3.100?±0.150 | 3.500?±0.150 | 4.200?±0.150 |
| X | 1.00 | 1.10 | 1.30 | 1.50 | 1.80 | 2.00 | 2.50 | 3.00 |
| R | 0.35 | 0.35 | 0.40 | 0.50 | 0.50 | 0.60 | 0.70 | 0.80 |
| Drive | Z1 | Z1 | Z1 | Z1 | Z2 | Z2 | Z2 | Z3 |
| t | 0.75 – 1.15 | 0.90 – 1.35 | 1.08 – 1.33 | 1.36 – 1.61 | 1.26 – 1.72 | 1.62 – 2.08 | 2.23 – 2.67 | 2.57 – 3.03 |
