丹麥SENS4 ?PCM-1系列 真空變送器、PCM-1-10721101、PCM-1-10214101、PCM-1-10521111、PCM-1-10324101 、SENS4真空變送器、進口代理SENS4

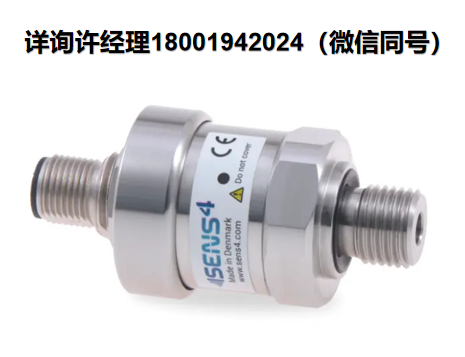

丹麥SENS4 ?PCM-1系列 真空變送器
?PCM-1 vacuum transmitter
PCM-1真空變送器設計用于各種工業應用中的測量。其模塊化緊湊設計提供了高測量性能、靈活配置和堅固的工業級不銹鋼外殼的獨特組合。
與通常使用充油隔膜傳感器元件的不銹鋼壓力變送器不同，陶瓷壓力傳感器元件清潔干燥，消除了污染過程或系統的任何風險。
PCM-1是用戶可編程的，并可通過新穎的S4連接界面從PC上進行配置。
PCM-1-10214101
- DIN3852E G1/4法蘭
- 0-1.6巴范圍
- 測量
- 4-20毫安輸出
- 沒有繼電器
- M12連接器
PCM-1-10521111
- DIN3852E G1/4法蘭
- 0-4巴范圍
- 絕對的
- 0-10伏直流輸出
- 1個繼電器
- M12連接器
PCM-1-10324101
- DIN3852E G1/4法蘭
- 0-2巴范圍
- 絕對的
- 4-20毫安輸出
- 沒有繼電器
- M12連接器
丹麥SENS4 ?PCM-1系列 真空變送器規格參數：
規范 | |
| 測量范圍(0巴至滿量程) | 1、1.6、2、2.5、4、5、10、16或20巴 |
| 測量范圍(0 psi至滿量程) | 15、20、30、50、100、200或250磅/平方英寸 |
| 測量原理 | 陶瓷膜片壓阻絕對或規 |
| 精確度，IEC 61298-2 | +/- 0.1 % BFSL |
| 熱漂移(失調) | 滿量程的+/- 0.15% |
| 滯后10至1200毫巴(ISO19685:2017) | 0.1% |
| 模擬輸出(電壓版本) | 0-10 VDC(通過S4連接可編程縮放) |
| 模擬輸出分辨率(電壓版本) | 16位(150 μV) |
| 模擬輸出(當前版本) | 4-20毫安(通過S4連接可編程縮放) |
| 模擬輸出分辨率(當前版本) | 16位/ 244 nA |
| 固態繼電器觸點額定值 | 50伏直流/交流峰值，250伏直流 |
| 環境條件 | 0 |
| 工作環境溫度 | -40至+100攝氏度(-40至+212華氏度) |
| 介質溫度 | -20至+150攝氏度(-58至302華氏度) |
| 儲存環境溫度 | -40至+125攝氏度(-40至+257華氏度) |
| 絕對傳感器的最大介質壓力(滿刻度；最大壓力巴) | (1;2), (1.6;4), (2;4), (2.5;4), (4;10), (5;10), (6;10), (10;15), (16;35), (20;35) |
| 最大介質壓力絕對傳感器(滿刻度psi最大壓力psi) | (15;29), (20;58), (30;58), (50;145), (100;217), (200;500), (250;500) |
| 最小和最大介質壓力儀表傳感器(滿刻度條；量滴壓力棒；最大壓力巴) | (1;2), (1.6;4), (2;4), (2.5;4), (4;10), (5;10), (6;10), (10;15), (16;35), (20;35) |
| 安裝位置 | 武斷的 |
| 防護等級，EN 60529/A2:2013 | IP40 |
| 濕度，IEC 68-2-38 | 98%，非冷凝 |
| 電源 | |
| 電源電壓 | 12-30伏直流電 |
| 功率消耗 | 240 mW(最大值) |
| 反極性保護 | 是 |
| 過電壓保護 | 是 |
| 內部保險絲 | 100毫安(熱恢復) |
| 材料 | |
| 外殼 | 不銹鋼1.4307 / AISI 304L /鋁6061 |
| 真空工藝法蘭(介質潤濕) | SS 1.4401 / AISI 316 |
| 真空暴露材料(介質潤濕)標準版本 | 316不銹鋼、氟橡膠、氧化鋁陶瓷(AI2O3) |
| 真空暴露材料(介質潤濕)聚對二甲苯保護版 | 316不銹鋼、氟橡膠、聚對二甲苯 |
| 過程密封性 | <1·10-9 mbar·l/s |
隔膜傳感器技術
PCM-1傳感器基于陶瓷氧化鋁傳感器膜片，將施加的壓力轉換為電信號。傳感器元件采用干電池隔膜設計，無需任何注油。
絕對傳感器
絕對壓力測量是指氣體、蒸汽或液體相對于完全真空所施加的壓力。定義為零壓力的完全真空是確定絕對壓力測量值的固定參考點。
儀表傳感器
表壓是相對于周圍大氣壓力測得的壓力。膜片的一側暴露于被測量的壓力介質，另一側暴露于環境大氣壓力。
在大氣壓力下，壓力表讀數為零。如果施加真空壓力，它將顯示負值，如果設備暴露在正壓下，它將顯示正值。
專為惡劣環境打造
陶瓷傳感器表面與316不銹鋼法蘭和內部氟橡膠密封，提供了良好的耐化學性和與各種腐蝕性氣體，溶劑和酸的兼容性。
鈦法蘭適用于不銹鋼不適用的腐蝕性應用。
PCM-1傳感器經久耐用，能夠承受從真空到大氣的持續振動和快速壓力變化。每款產品都經過單獨測試、校準，并針對與溫度變化相關的漂移進行補償。校準數據存儲在內部非易失性存儲器中。
模擬電壓輸出
模擬輸出為外部壓力讀數或控制提供電壓或電流信號。
PCM-1有傳統模擬輸出(例如4-20 mA和0-10 VDC)和各種可選數字接口的版本。

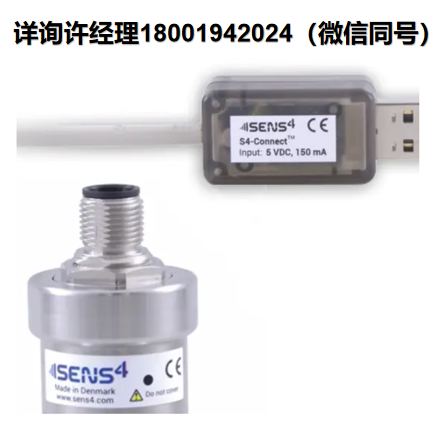

S4-Connect編程器
創新的S4-Connect USB數字通信接口提供對強大數字內核的訪問。它支持通過電源線進行數字通信，無需額外的連接器引腳。該接口可用于診斷、維護、服務、校準、設定點配置、模擬輸出縮放和其他參數的定制。此外，這些產品的引腳與模擬傳感器的工業標準引腳兼容。
過程壓力控制和監控
可選設定值可用于通過固態繼電器控制或監控測量壓力。基本控制采用帶有可編程設定點和滯后值的開/關調節。
高級外殼設計
IP67密封的316不銹鋼外殼帶有集成的疏水膜，專為極端環境而設計。當環境壓力、溫度和濕度波動時，創新的水分控制屏障可防止內部水分積聚和水凝結。表壓傳感器相對于環境壓力進行測量，疏水膜在環境條件變化(如天氣或海拔變化)時提供壓力平衡。
自定義設置
PCM-1傳感器可通過定制配置交付，以滿足特定的應用要求，并適用于開箱即用的特定設備安裝。預配置選項的示例包括測量范圍、真空壓力單位、設定點配置和輸出信號縮放。
定制產品將被分配一個唯一的零件號，以便將來簡單直接地重新訂購。
丹麥SENS4 ?PCM-1系列 真空變送器應用與市場：
PCM-1設計用于惡劣的工業環境。有多種PCM-1配置可供選擇，可滿足各種應用的不同要求。
