丹麥SENS4? VCM-1系列 真空變送器

VCM-1真空變送器設計用于各種工業應用中的測量。其模塊化緊湊設計提供了高測量性能、靈活配置和堅固的工業級不銹鋼外殼的獨特組合。

與通常使用充油傳感器元件的不銹鋼壓電真空傳感器不同，陶瓷壓電傳感器元件清潔干燥，消除了污染真空系統的任何風險。

丹麥SENS4? VCM-1系列 真空變送器型號：

VCM-1-10624101真空變送器

  • DIN3582 G1/4 “
  • 0-1000毫巴范圍
  • 絕對的
  • 4-20毫安輸出
  • 沒有繼電器
  • M12連接器

VCM-1-81624101真空變送器

  • DN16KF法蘭
  • 0-1000托范圍
  • 絕對的
  • 4-20毫安輸出
  • 沒有繼電器
  • M12連接器

VCM-1-81621111真空變送器

  • DN16KF法蘭
  • 0-1000托范圍
  • 絕對的
  • 0-10伏直流輸出
  • 1個繼電器
  • M12連接器

VCM-1-80221101真空變送器

  • DN16KF法蘭
  • 0-200毫巴范圍
  • 絕對的
  • 0-10伏直流輸出
  • 沒有繼電器
  • M12連接器

VCM-1 Measurement Range

陶瓷傳感器表面，結合316不銹鋼法蘭和內部氟橡膠密封，提供了優異的耐化學性和與各種腐蝕性氣體、溶劑和酸的兼容性。

VCM-1傳感器經久耐用，能夠承受從真空到大氣的持續振動和快速壓力變化。每款產品都經過單獨測試、校準，并針對與溫度變化相關的漂移進行補償。校準數據存儲在內部非易失性存儲器中。

模擬電壓輸出

模擬輸出為外部壓力讀數或控制提供電壓或電流信號。

VCM-1有傳統模擬輸出(例如4-20 mA和0-10 VDC)和各種可選數字接口的版本。

VDM-2 Analog Output

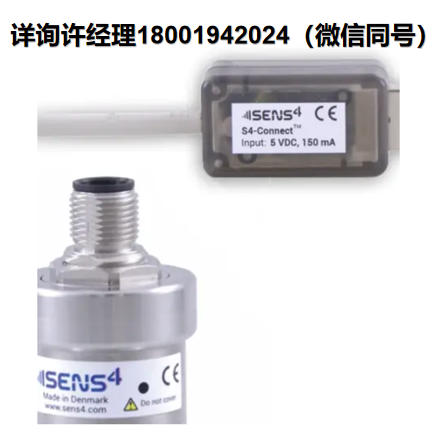

S4-Connect編程器

創新的S4-Connect USB數字通信接口提供對強大數字內核的訪問。它支持通過電源線進行數字通信，無需額外的連接器引腳。該接口可用于診斷、維護、服務、校準、設定點配置、模擬輸出縮放和其他參數的定制。此外，這些產品的引腳與模擬傳感器的工業標準引腳兼容。

過程壓力控制和監控

可選設定值可用于通過固態繼電器控制或監控測量壓力。基本控制采用帶有可編程設定點和滯后值的開/關調節。

VDM-2 Setpoint Control

高級外殼設計

IP67密封的316不銹鋼外殼帶有集成的疏水膜，專為極端環境而設計。當環境壓力、溫度和濕度波動時，創新的水分控制屏障可防止內部水分積聚和水凝結。表壓傳感器相對于環境壓力進行測量，疏水膜在環境條件變化(如天氣或海拔變化)時提供壓力平衡。

自定義設置

VCM1傳感器可通過定制配置交付，以滿足特定的應用要求，并適用于開箱即用的特定設備安裝。預配置選項的示例包括測量范圍、真空壓力單位、設定點配置和輸出信號縮放。 定制產品將被分配一個唯一的零件號，以便將來簡單直接地重新訂購。

應用與市場

VCM-1設計用于惡劣的工業環境。有多種VCM-1配置可供選擇，可滿足各種應用的不同要求。

丹麥SENS4? VCM-1系列 真空變送器規格參數：

規范

測量范圍，單位為毫巴0.1至1333毫巴(0.1至1000托)
測量原理陶瓷膜片壓阻
精度100至1333毫巴讀數的0.5%
精度1至99.9毫巴滿量程的0.05%(1333毫巴)
滯后0.1至10毫巴(ISO19685:2017)1%
滯后10至1200毫巴(ISO19685:2017)0.1%
模擬輸出分辨率16位(150 μV)
模擬輸出更新速率560赫茲
響應時間(ISO 19685:2017)<20 ms
溫度補償+10至+50攝氏度
固態繼電器設定點范圍1至1333毫巴(0.75至1000托)
固態繼電器觸點額定值50伏，100毫安/兆周
固態繼電器認證UL認可:文件E76270

CSA認證:證書1175739

EN/IEC 60950-1認證

環境條件
工作環境溫度-20至+50攝氏度
介質溫度-20至+50攝氏度
儲存環境溫度-40至+80攝氏度
烘烤溫度(非運行)+80攝氏度
最大介質壓力(3)2巴絕對壓力(29 psia)
爆破壓力(4)4巴絕對壓力(58 psia)
安裝位置武斷的
防護等級，EN 60529/A2:2013IP40
濕度，IEC 68-2-3898%，非冷凝
電源
電源電壓12-30伏直流電
功率消耗240 mW(最大值)
反極性保護是
過電壓保護是
內部保險絲100毫安(熱恢復)
材料
外殼不銹鋼1.4307 / AISI 304L /鋁6061
真空工藝法蘭(介質潤濕)SS 1.4401 / AISI 316
真空暴露材料(介質潤濕)標準版本316不銹鋼、氟橡膠、氧化鋁陶瓷(AI2O3)
真空暴露材料(介質潤濕)聚對二甲苯保護版316不銹鋼、氟橡膠、聚對二甲苯
過程密封性<1·10-9 mbar·l/s
